技术领域

本实用新型涉及无人机防护技术领域，具体为一种无人机摄影装置用防护机构。

背景技术

无人驾驶飞机简称“无人机”，是利用无线电遥控设备和自备的程序控制装置操纵的不载人飞机，或者由车载计算机完全地或间歇地自主地操作。目前在航拍、农业、植保、微型自拍、快递运输、灾难救援、观察野生动物、监控传染病、测绘、新闻报道、电力巡检、救灾、影视拍摄、制造浪漫等等领域的应用，大大的拓展了无人机本身的用途，发达国家也在积极扩展行业应用与发展无人机技术。

因此在使用无人机时，首要的就是无人机上摄像系统的稳定性，而现有的无人机在使用时，大都是采取外挂摄影器材，通过空中的角度变换而使得摄像器材对所处空间采集图像信息，因此对于摄像系统的防护就尤为重要，而现有的无人机由于技术限制，导致不能够携带完善的防护装置，且在使用时由于空间有限，不能对摄像系统进行较好的保护，因此，我们提出一种无人机摄影装置用防护机构。

实用新型内容

针对现有技术的不足，本实用新型提供一种无人机摄影装置用防护机构，具备可以对摄像系统进行较好的防护，同时不会对摄像系统造成影响等优点，解决了现有无人机在使用时，由于空间位置有限，导致摄像系统没有较好的防护措施的问题。

本实用新型的无人机摄影装置用防护机构，包括机身，所述机身的顶部开设有圆形通孔，所述机身的圆形通孔处固定连接有固定板，所述固定板的顶部开设有圆形通孔，所述固定板的圆形通孔处插接有定位销，所述定位销的外侧套设有连接圆板，所述连接圆板的顶部开设有两组螺纹通孔，所述连接圆板的螺纹通孔处螺纹连接有连接螺栓且所述连接螺栓与固定板贯穿相连，所述固定板的背部开设有圆形凹槽，所述固定板的圆形凹槽处活动连接有转盘，所述转盘的外侧设有承载板，所述承载板的内侧设有相机放置板，所述相机放置板的顶部设有摄像系统，所述固定板的外侧设有连接罩，所述连接罩的底部设有环形观察窗，所述环形观察窗的内侧与摄像系统互相适配，通过设置的环形观察窗与设置的连接罩，能够对设置的摄像系统进行防护，且在对摄像系统防护的同时，也不会影响摄像系统的正常工作，且通过设置的转盘，能够使得设置的摄像系统通过机身的转动，使得影像系统进行正常的工作。

本实用新型的无人机摄影装置用防护机构，其中固定板的内侧开设有四组螺纹凹槽，所述固定板的螺纹凹槽处螺纹连接有固定螺栓且所述固定螺栓与承载板贯穿相连，通过设置的承载板，能够为设置的影像系统提供稳定的支撑，同时设置的固定螺栓，也能够为设置的固定板提供稳定的支撑。

本实用新型的无人机摄影装置用防护机构，其中环形观察窗的底部开设有环形凹槽，所述环形观察窗的环形凹槽处卡合有防护罩，所述防护罩的内侧与相机放置板的底部固定相连，通过设置的防护罩，能够与设置的连接罩一起为影像系统提供稳定的保护，避免影像系统在使用时受到损伤。

本实用新型的无人机摄影装置用防护机构，其中环形观察窗的外侧开设有两组螺纹通孔，所述环形观察窗的螺纹通孔螺纹连接有螺纹杆，且所述螺纹杆的外侧与机身贯穿相连，所述防护罩的底部固定连接有加强板，所述加强板的底部固定连接有加强杆，通过设置的加强板与设置的防护罩之间的配合，能够为设置的环形观察窗的使用提供稳定的支撑，且通过配合机身为影像系统提供支撑保护。

本实用新型的无人机摄影装置用防护机构，其中机身的顶部固定连接有四组微型电机，所述微型电机的输出轴固定连接有扇叶，所述扇叶的外侧套设有环形圈，通过设置的微型电机与设置的扇叶，能够使得机身进行正常的使用，且通过设置的环形圈，能够为设置的扇叶提供保护。

本实用新型的无人机摄影装置用防护机构，其中机身的外侧开设有两组圆形通孔，所述机身的圆形通孔处开设有限位槽，所述限位槽的内侧固定连接有连接杆，所述连接杆的内侧开设有条形凹槽，所述连接杆的条形凹槽底部固定连接有弹簧，所述弹簧的底部固定连接有固定杆，所述固定杆的底部固定连接有连接座，所述连接座的底部固定连接有若干组防滑凸起，所述加强杆的外侧与固定杆的外侧固定相连，通过设置的弹簧与设置的固定杆，能够配合设置的防滑凸起，能够为机身下降时提供缓冲，也能够为影像系统提供减震措施，使得影像系统能够更好的服务于拍摄。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置的环形观察窗与设置的连接罩，能够对设置的摄像系统进行防护，且在对摄像系统防护的同时，也不会影响摄像系统的正常工作，且通过设置的转盘，能够使得设置的摄像系统通过机身的转动，使得影像系统进行正常的工作，通过设置的承载板，能够为设置的影像系统提供稳定的支撑，同时设置的固定螺栓，也能够为设置的固定板提供稳定的支撑，通过设置的防护罩，能够与设置的连接罩一起为影像系统提供稳定的保护，避免影像系统在使用时受到损伤，通过设置的加强板与设置的防护罩之间的配合，能够为设置的环形观察窗的使用提供稳定的支撑，且通过配合机身为影像系统提供支撑保护。

2、本实用新型通过设置的微型电机与设置的扇叶，能够使得机身进行正常的使用，且通过设置的环形圈，能够为设置的扇叶提供保护，通过设置的弹簧与设置的固定杆，能够配合设置的防滑凸起，能够为机身下降时提供缓冲，也能够为影像系统提供减震措施，使得影像系统能够更好的服务于拍摄。

附图说明

此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

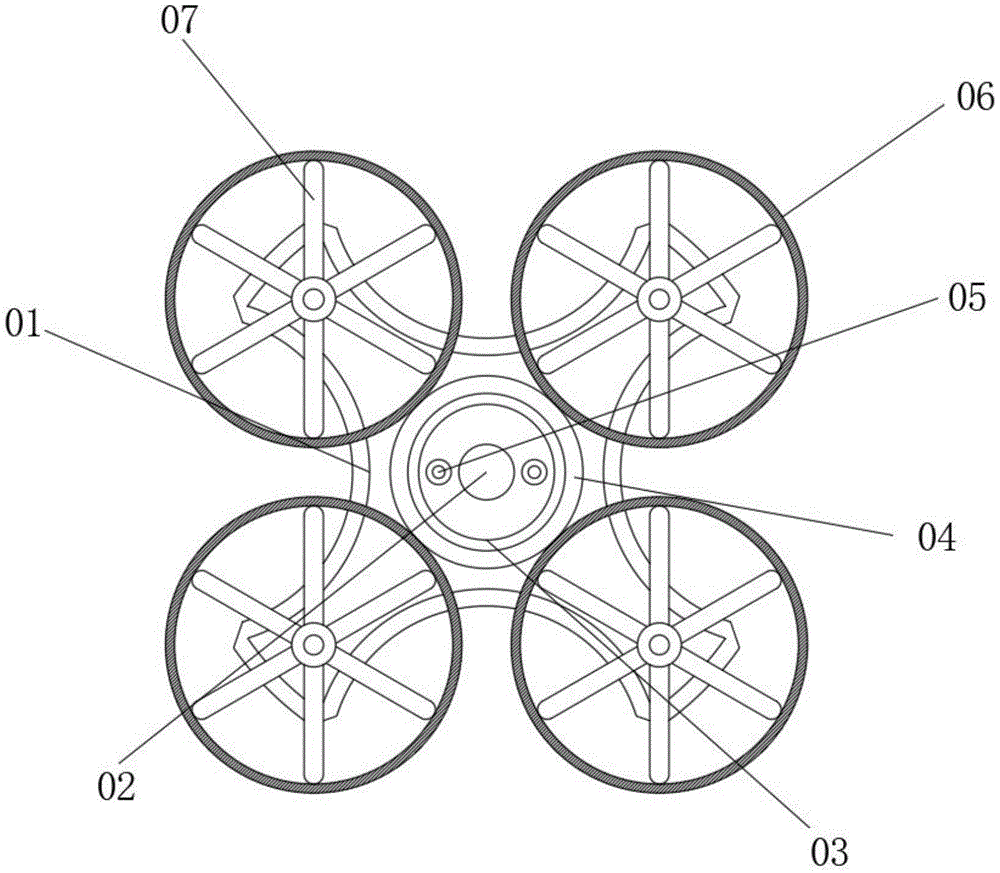

图1为本实用新型机身俯视剖面结构示意图；

图2为本实用新型固定板仰视剖面结构示意图；

图3为本实用新型环形观察窗立体结构示意图；

图4为本实用新型机身侧视剖面结构示意图。

图中：01、机身；02、定位销；03、连接圆板；04、固定板；05、连接螺栓；06、环形圈；07、扇叶；08、固定螺栓；09、承载板；10、转盘；11、相机放置板；12、防护罩；13、环形观察窗；14、连接罩；15、螺纹杆；16、微型电机；17、限位槽；18、弹簧；19、防滑凸起；20、加强杆；21、加强板；22、连接座；23、固定杆；24、连接杆。

具体实施方式

以下将以图式揭露本实用新型的多个实施方式，为明确说明起见，许多实务上的细节将在以下叙述中一并说明。然而，应了解到，这些实务上的细节不应用以限制本实用新型。也就是说，在本实用新型的部分实施方式中，这些实务上的细节是非必要的。此外，为简化图式起见，一些习知惯用的结构与组件在图式中将以简单的示意的方式绘示之。

另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，并非特别指称次序或顺位的意思，亦非用以限定本实用新型，其仅仅是为了区别以相同技术用语描述的组件或操作而已，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。

请参阅图1-4，本实用新型的无人机摄影装置用防护机构，包括机身01，机身01的顶部开设有圆形通孔，机身01的圆形通孔处固定连接有固定板04，固定板04的顶部开设有圆形通孔，固定板04的圆形通孔处插接有定位销02，定位销02的外侧套设有连接圆板03，连接圆板03的顶部开设有两组螺纹通孔，连接圆板03的螺纹通孔处螺纹连接有连接螺栓05且连接螺栓05与固定板04贯穿相连，固定板04的背部开设有圆形凹槽，固定板04的圆形凹槽处活动连接有转盘10，转盘10的外侧设有承载板09，承载板09的内侧设有相机放置板11，相机放置板11的顶部设有摄像系统，固定板04的外侧设有连接罩14，连接罩14的底部设有环形观察窗13，环形观察窗13的内侧与摄像系统互相适配，通过设置的环形观察窗13与设置的连接罩14，能够对设置的摄像系统进行防护，且在对摄像系统防护的同时，也不会影响摄像系统的正常工作，且通过设置的转盘10，能够使得设置的摄像系统通过机身01的转动，使得影像系统进行正常的工作。

固定板04的内侧开设有四组螺纹凹槽，固定板04的螺纹凹槽处螺纹连接有固定螺栓08且固定螺栓08与承载板09贯穿相连，通过设置的承载板09，能够为设置的影像系统提供稳定的支撑，同时设置的固定螺栓08，也能够为设置的固定板04提供稳定的支撑。

环形观察窗13的底部开设有环形凹槽，环形观察窗13的环形凹槽处卡合有防护罩12，防护罩12的内侧与相机放置板11的底部固定相连，通过设置的防护罩12，能够与设置的连接罩14一起为影像系统提供稳定的保护，避免影像系统在使用时受到损伤。

环形观察窗13的外侧开设有两组螺纹通孔，环形观察窗13的螺纹通孔螺纹连接有螺纹杆15，且螺纹杆15的外侧与机身01贯穿相连，防护罩12的底部固定连接有加强板21，加强板21的底部固定连接有加强杆20，通过设置的加强板21与设置的防护罩12之间的配合，能够为设置的环形观察窗13的使用提供稳定的支撑，且通过配合机身01为影像系统提供支撑保护。

机身01的顶部固定连接有四组微型电机16，微型电机16的输出轴固定连接有扇叶07，扇叶07的外侧套设有环形圈06，通过设置的微型电机16与设置的扇叶07，能够使得机身01进行正常的使用，且通过设置的环形圈06，能够为设置的扇叶07提供保护。

机身01的外侧开设有两组圆形通孔，机身01的圆形通孔处开设有限位槽17，限位槽17的内侧固定连接有连接杆24，连接杆24的内侧开设有条形凹槽，连接杆24的条形凹槽底部固定连接有弹簧18，弹簧18的底部固定连接有固定杆23，固定杆23的底部固定连接有连接座22，连接座22的底部固定连接有若干组防滑凸起19，加强杆20的外侧与固定杆23的外侧固定相连，通过设置的弹簧18与设置的固定杆23，能够配合设置的防滑凸起19，能够为机身01下降时提供缓冲，也能够为影像系统提供减震措施，使得影像系统能够更好的服务于拍摄。

在使用本实用新型时：

首先将需要进行安装的摄像系统通过设置在固定板04中的承载板09进行存放，此时通过相机放置板11与固定螺栓08之间的配合，能够将摄像系统稳定的固定在设置的固定板04上，此时在将固定板04与设置的连接罩14进行连接，由此将设置的摄像系统可以与机身01的底部进行固定；

然后再通过设置的螺纹杆15，能够将环形观察窗13卡合在设置的连接罩14上，此时再将设置的防护罩12与环形观察窗13进行连接，由此整个摄像系统被完全包裹，且由于设置的环形观察窗13，使得摄像系统能够配合设置的转盘10，可以对所处空间进行图像采集；

当摄像系统被固定好之后，此时将设置的加强杆20与设置的连接杆24的外侧固定，即可保持摄像系统的稳定，此时通过启动设置的微型电机16即可带动设置的扇叶07进行转动，由此设置的机身01即可上升；

当机身01进行下降时，此时设置的连接杆24可以配合社会组的弹簧18以及固定杆23，能够使得设置的防滑凸起19能够在下降的过程中保持机身01的稳定。

以上所述仅为本实用新型的实施方式而已，并不用于限制本实用新型。对于本领域技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原理的内所作的任何修改、等同替换、改进等，均应包括在本实用新型的权利要求范围之内。
