技术领域

本实用新型涉及望远镜设备技术领域，具体为一种用于中型望远镜高度调节装置。

背景技术

望远镜是利用通过透镜的光线折射或光线被凹镜反射使之进入小孔并会聚成像，在使用过程，需要根据使用者的高度对望远镜进行高度调节，从而需要高度调节装置对其进行支撑调节。

现在高度调节装置只能通过已经限定高度的丝杆或其它装置调节高度，不能满足不同需求的使用者的需求，且装置在调节高度后，不能根据观察的需求调节望远镜的方向。

实用新型内容

本实用新型的目的在于提供一种用于中型望远镜高度调节装置，以解决上述背景技术中提出的现在高度调节装置只能通过已经限定高度的丝杆或其它装置调节高度，不能满足不同需求的使用者的需求，且装置在调节高度后，不能根据观察的需求调节望远镜的方向的问题。

为实现上述目的，本实用新型提供如下技术方案:一种用于中型望远镜高度调节装置，包括支撑杆、旋转箱体和托板，所述支撑杆的顶部焊接有限位箱，且限位箱的内壁轴承连接有螺纹块，所述螺纹块的内壁螺纹连接有组合丝杆，所述旋转箱体的底部螺纹连接有组合丝杆，且旋转箱体的外侧设置有旋转杆，所述托板的下方焊接有旋转杆，且托板的上方设置有限位螺杆，所述限位螺杆的外侧设置有扁铁，且扁铁的外侧焊接有支撑底座，所述支撑底座的上方焊接有限位凸板，所述旋转箱体的内部设置有齿轮盘，所述组合丝杆的下方固定有连接块，且连接块之间设置有连接柱，所述连接柱的外侧开设有第一连接槽，所述组合丝杆的内壁开设有连接通孔，且连接通孔的内壁焊接固定有卡合条，所述组合丝杆的外侧开设有第二连接槽，所述支撑底座的外侧贯穿设置有螺纹通孔。

优选的，所述支撑杆呈矩形分布在限位箱上，且限位箱与组合丝杆为相互垂直，并且组合丝杆通过限位箱和螺纹块构成升降结构。

优选的，所述旋转箱体内部采用中空圆形齿牙状结构，并且旋转箱体与齿轮盘构成转动结构。

优选的，所述支撑底座与限位凸板相互平行，且支撑底座与限位凸板上均开设有螺纹通孔。

优选的，所述连接块的纵截面为“L”字形结构，且连接块关于连接柱中心线对称分布，且连接块与连接柱均采用金属材质。

优选的，所述卡合条呈矩形分布在连接通孔上，且连接通孔与连接柱通过卡合条与第一连接槽构成拆卸安装结构，并且卡合条的宽度小于第一连接槽的宽度。

与现有技术相比，本实用新型的有益效果是：该用于中型望远镜高度调节装置；

1、采用螺纹块及组合丝杆，便于操作人员通过转动螺纹块，通过螺纹块带动组合丝杆进行转动，从而直接对托板及望远镜的高度进行调节，提升装置高度调节的便捷性，并根据高度的需要对组合丝杆的长度进行调节，增加高度调节的灵活性；

2、采用齿轮盘与旋转箱体，通过齿轮盘在旋转箱体的内部进行啮合转动，提升齿轮盘上方托板方向调节的便捷性，有利于使用者在使用过程中，通过托板带动旋转杆进行转动，提升望远镜实际观察便捷性；

3、采用第二连接槽与连接柱，通过第二连接槽与连接柱对组合丝杆进行组合安装，提升组合丝杆日常长度加长的便捷性，降低组合丝杆在使用过程中拆卸及组装的难度。

附图说明

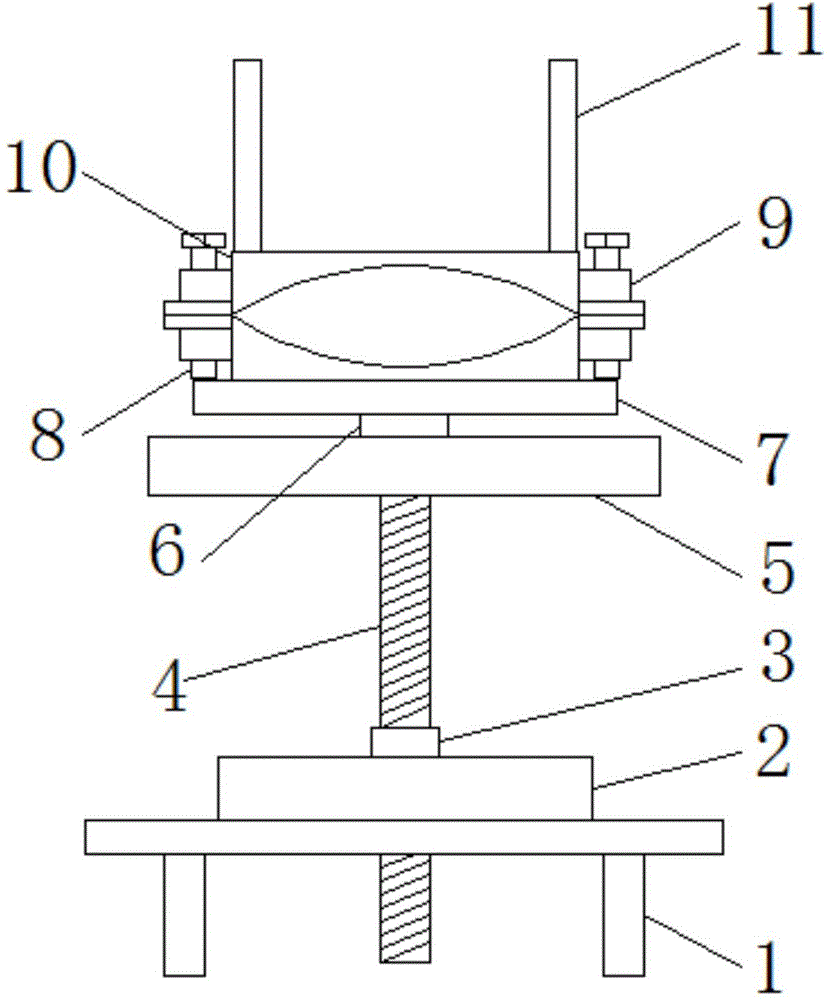

图1为本实用新型正视结构示意图；

图2为本实用新型旋转箱体内部结构示意图；

图3为本实用新型组合丝杆侧视结构示意图；

图4为本实用新型组合丝杆仰视结构示意图；

图5为本实用新型组合丝杆俯视结构示意图；

图6为本实用新型限位箱内部结构示意图；

图7为本实用新型支撑底座俯视结构示意图。

图中：1、支撑杆；2、限位箱；3、螺纹块；4、组合丝杆；5、旋转箱体；6、旋转杆；7、托板；8、限位螺杆；9、扁铁；10、支撑底座；11、限位凸板；12、齿轮盘；13、连接块；14、连接柱；15、第一连接槽；16、连接通孔；17、卡合条；18、第二连接槽；19、螺纹通孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-7，本实用新型提供一种技术方案：一种用于中型望远镜高度调节装置，包括支撑杆1、限位箱2、螺纹块3、组合丝杆4、旋转箱体5、旋转杆6、托板7、限位螺杆8、扁铁9、支撑底座10、限位凸板11、齿轮盘12、连接块13、连接柱14、第一连接槽15、连接通孔16、卡合条17、第二连接槽18和螺纹通孔19，支撑杆1的顶部焊接有限位箱2，且限位箱2的内壁轴承连接有螺纹块3，螺纹块3的内壁螺纹连接有组合丝杆4，旋转箱体5的底部螺纹连接有组合丝杆4，且旋转箱体5的外侧设置有旋转杆6，托板7的下方焊接有旋转杆6，且托板7的上方设置有限位螺杆8，限位螺杆8的外侧设置有扁铁9，且扁铁9的外侧焊接有支撑底座10，支撑底座10的上方焊接有限位凸板11，旋转箱体5的内部设置有齿轮盘12，组合丝杆4的下方固定有连接块13，且连接块13之间设置有连接柱14，连接柱14的外侧开设有第一连接槽15，组合丝杆4的内壁开设有连接通孔16，且连接通孔16的内壁焊接固定有卡合条17，组合丝杆4的外侧开设有第二连接槽18，支撑底座10的外侧贯穿设置有螺纹通孔19。

支撑杆1呈矩形分布在限位箱2上，且限位箱2与组合丝杆4为相互垂直，并且组合丝杆4通过限位箱2和螺纹块3构成升降结构，便于直接通过螺纹块3带动组合丝杆4进行旋转及高度调节。

旋转箱体5内部采用中空圆形齿牙状结构，并且旋转箱体5与齿轮盘12构成转动结构，通过齿轮盘12在旋转箱体5内部进行转动，进而调节望远镜的观察方向。

支撑底座10与限位凸板11相互平行，且支撑底座10与限位凸板11上均开设有螺纹通孔19，通过限位凸板11对望远镜的外侧进行固定，避免望远镜在调节过程中发生松动的情况。

连接块13的纵截面为“L”字形结构，且连接块13关于连接柱14中心线对称分布，且连接块13与连接柱14均采用金属材质，通过连接块13与连接柱14的连接固定，提升组合丝杆4内部的连接强度。

卡合条17呈矩形分布在连接通孔16上，且连接通孔16与连接柱14通过卡合条17与第一连接槽15构成拆卸安装结构，并且卡合条17的宽度小于第一连接槽15的宽度，便于根据需要对组合丝杆4进行组装及拆装，进而调节组合丝杆4可调节的高度范围。

工作原理：在使用该用于中型望远镜高度调节装置时，根据图3至图5所示，操作人员根据望远镜所需调节的高度，对组合丝杆4进行组装，通过组合丝杆4外侧安装的连接块13与连接柱14与另一组组合丝杆4外侧开设连接通孔16与第二连接槽18进行对齐，并将连接块13与连接柱14插入到连接通孔16与第二连接槽18的内部，并通过第二连接槽18内部的卡合条17与连接柱14外侧的第一连接槽15进行卡合固定，从而完成对组合丝杆4的组合安装；

根据图1及图6所示，操作人员旋转螺纹块3，通过螺纹块3带动组合丝杆4进行向上运动，通过组合丝杆4带动旋转箱体5进行向上移动，随后将望远镜通过限位凸板11外侧的螺纹通孔19对其外侧进行固定，再将支撑底座10平行放置在托板7上，通过限位螺杆8及扁铁9对支撑底座10及望远镜进行固定；

根据图1及图2所示，操作人员通过移动托板7，托板7利用底部的旋转杆6带动齿轮盘12在旋转箱体5的内部进行啮合转动，从而对望远镜的方向进行调节，支撑杆1与限位箱2对望远镜进行支撑。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
