技术领域

本实用新型涉及航天测量仪器领域，具体为一种底座可调节式ADF控制盒。

背景技术

自动定向机(ADF)也叫无线电罗盘，利用190—1750kHz频段范围内的民用广播电台和专用的NDB电台(无方向导航台)，方便地测量飞机与地面导航台的相对方位，现代民用飞机通常装有两部定向机，其主要功能是测定飞机纵轴方向到地面导航台的相对方位角，进行向台或背台飞行。

现有技术中的ADF控制盒在底座的结构上较为死板，在使用时无法进行适当的调整以达到最佳使用效果。

实用新型内容

本实用新型的目的在于提供一种底座可调节式ADF控制盒，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种底座可调节式ADF控制盒，包括上壳体与下壳体，所述上壳体与下壳体之间通过开设螺纹孔安装有若干组紧固螺钉，所述上壳体上端面一侧设置有显示窗，所述上壳体另一侧设置有换挡旋钮，所述上壳体上端面在换挡旋钮一侧设置有开关旋钮，所述上壳体上端面在换挡旋钮一侧设置有调频旋钮，所述下壳体两侧均匀对称设置有若干组固定块，所述固定块远离下壳体一侧端面上设置有防滑垫，所述固定块内部一端活动设置有转轴，所述固定块内部另一端活动设置有与转轴螺纹配合连接的限位钉，所述转轴外部一侧固定设置有第一支撑板，所述下壳体两侧端面上开设有与第一支撑板相配合的限位槽，所述限位槽内设置有两个弹性片，所述第一支撑板上设置有与弹性片相配合的卡块，所述转轴外侧远离第一支撑板一侧固定设置有第二支撑板。

优选的，所述固定块的数量至少为一对，所述固定块为长方体空心结构。

优选的，所述转轴与限位钉的径向直径均小于固定块空心部分的径向直径0.1-1cm。

优选的，所述第一支撑板为弧形板，所述第一支撑板的长度小于第二支撑板的长度1-5cm,所述第一支撑板板面与第二支撑板板面间的最小夹角为70°—90°。

优选的，两个所述弹性片侧面呈“八”型设置，两个所述弹性片通过胶水粘接于限位槽内。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过在下壳体上设置固定块并活动设置转轴与限位钉，使用时可以有多种调节底座的方式，可以将限位钉拆下，取下转轴部分，依靠固定块与防滑垫实现稳定放置，也可以安装好转轴与限位钉，通过较短的第一支撑板进行支撑，起到一定垫高效果，还可以通过转动转轴，使第一支撑板卡入限位槽内，通过卡块与弹性片的限位将第一支撑板限位稳定，此时第二支撑板可以用于支撑底座，达到最终的垫高效果，使用灵活性高，趣味性强，便于配合操作，达到最佳的使用效果；

2、本实用新型同时还将固定块设置为长方体空心结构，使固定块可以用于转轴转动的同时，其本身也可以配合防滑垫将装置放置稳定。

附图说明

图1为本实用新型一种底座可调节式ADF控制盒正面结构示意图；

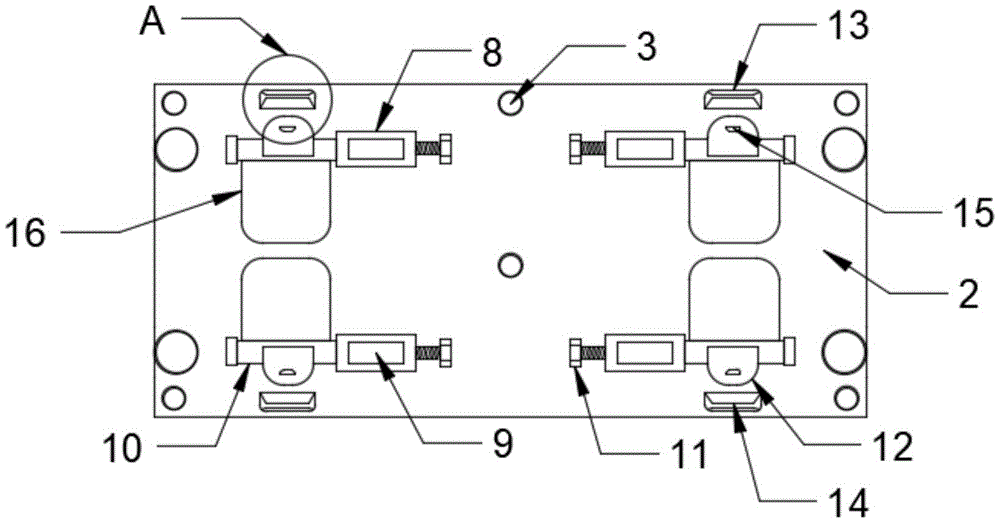

图2为本实用新型一种底座可调节式ADF控制盒背面结构示意图；

图3为本实用新型一种底座可调节式ADF控制盒图2中A处的放大示意图。

图中：1、上壳体；2、下壳体；3、紧固螺钉；4、显示窗；5、换挡旋钮；6、开关旋钮；7、调频旋钮；8、固定块；9、防滑垫；10、转轴；11、限位钉；12、第一支撑板；13、限位槽；14、弹性片；15、卡块；16、第二支撑板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种底座可调节式ADF控制盒，包括上壳体1与下壳体2，上壳体1与下壳体2之间通过开设螺纹孔安装有若干组紧固螺钉3，上壳体1上端面一侧通过开设凹槽安装有显示窗4，上壳体1另一侧活动安装换挡旋钮5，调节天线(ANT)、定向(ADF)和测试(TEST)三个档位，上壳体1上端面在换挡旋钮5一侧活动安装有开关旋钮6，用于开关装置，上壳体1上端面在换挡旋钮5一侧活动安装有调频旋钮7，显示窗4显示所选频率，调频旋钮7用来改变频率大小，下壳体2两侧均匀对称熔接有若干组固定块8，固定块8远离下壳体2一侧端面上通过胶水粘接有防滑垫9，固定块8内部一端套设有转轴10，固定块8内部另一端套设有与转轴10螺纹配合连接的限位钉11，转轴10外部一侧熔接有第一支撑板12，下壳体2两侧端面上开设有与第一支撑板12相配合的限位槽13，限位槽13内通过胶水粘接有两个弹性片14，第一支撑板12上熔接有与弹性片14相配合的卡块15，转轴10外侧远离第一支撑板12一侧熔接有第二支撑板16。

固定块8的数量至少为一对，固定块8为长方体空心结构；转轴10与限位钉11的径向直径均小于固定块8空心部分的径向直径0.1-1cm；第一支撑板12为弧形板，第一支撑板12的长度小于第二支撑板16的长度1-5cm,第一支撑板12板面与第二支撑板16板面间的最小夹角为70°—90°；两个弹性片14侧面呈“八”型设置，两个弹性片14通过胶水粘接于限位槽13内。

工作原理：该实用新型通过在下壳体2上设置固定块8并活动设置转轴10与限位钉11，使用时可以有多种调节底座的方式，可以将限位钉11拆下，取下转轴10部分，依靠固定块8与防滑垫9实现稳定放置，也可以安装好转轴10与限位钉11，通过较短的第一支撑板12进行支撑，起到一定垫高效果，还可以通过转动转轴10，使第一支撑板12卡入限位槽13内，通过卡块15与弹性片14的限位将第一支撑板12限位稳定，此时第二支撑板16可以用于支撑底座，达到最终的垫高效果，使用灵活性高，趣味性强，便于配合操作，达到最佳的使用效果，同时还将固定块8设置为长方体空心结构，使固定块8可以用于转轴10转动的同时，其本身也可以配合防滑垫9将装置放置稳定。
