技术领域

本实用新型涉及防护栏技术领域，具体为一种市政用施工防护装置。

背景技术

马路上的下水道井盖是市政工程的重要组成部分，由于下水道井盖在长期使用后容易出现坍塌的现象，因此下水道井盖需要经常维护和保养。从而得以太高下水道井盖的使用寿命，而下水道井盖在护卫保养的时会将井盖周边的路面铲除并重新浇筑，这种维护方式往往在需要一定时间，因此在对井盖维护时往往需要用防护栏挡住井盖，从而保证车辆不会碾压正面维护的井盖，但是现有的井盖防护栏存在以下问题：现有的井盖防护栏一般只能够对井盖的一面进行防护，同时现有的井盖防护栏容易倾倒，且在夜晚时不方便行人发现防护栏的存在，并不能够起来很好的防护作用，进而容易造成行人坠入下水道的事故。

实用新型内容

本实用新型的目的在于提供一种市政用施工防护装置，旨在改善现有的井盖防护栏一般只能够对井盖的一面进行防护，同时现有的井盖防护栏容易倾倒，且在夜晚时不方便行人发现防护栏的存在，并不能够起来很好的防护作用，进而容易造成行人坠入下水道的事故的问题。

本实用新型是这样实现的：

一种市政用施工防护装置，包括底座和底座中上表面安装的栏框，底座上表面中部设有一圈插槽，底座内侧四个边角处均设有收纳杆，收纳杆位于底座连接的一端均设有压杆，栏框顶端四个边角处均设有警示灯，栏框底端设有对齐插槽的位置设有插头，还包括底座中部设有的防护罩；底座便于对栏框支撑，同时底座也便于抵住防护罩，便于对整个防护栏的稳定使用，栏框便于对井盖周围进行防护，从而避免有车辆或行人在不注意的情况先经过正在维护的井盖而导致意外的发生，警示灯便于在夜晚提示行人有防护装置的存在，以便于行人能够及时绕开防护罩装置，防护罩便于罩在井口上，避免正在维护的下水道井盖的井口开口容易有物体坠入下水道。

进一步的，收纳杆沿底座对角线的方向设置，且收纳杆上表面远离底座边角的一端设有调节旋钮；收纳杆沿底座对角线的方向设置是方便四个收纳杆能够均匀的对防护罩施加压力，从而方便收纳杆的使用，调节旋钮便于固定压杆伸缩的长度，从而方便对压杆伸出的长度进行调节。

进一步的，收纳杆之间沿平行于底座侧面的方向上均设有加强杆，加强杆和收纳杆之间焊接在一起；加强杆便于使得各个收纳杆之间能够有更高的强度，便于收纳杆的稳定使用。

进一步的，压杆有插杆和压头构成，插杆一端插入收纳杆，另一端设有压头；插杆便于压杆能够插入收纳杆内部，从而方便插杆的伸缩，压头便于压在防护罩上，方便减小压杆对防护罩的压强，避免压杆在防护罩表面压出痕迹。

进一步的，防护罩上表面均匀的设有漏水孔，警示灯和栏框之间通过螺栓固定；漏水孔便于在雨天时雨水能够通过漏水孔进入下水道内部，避免在维护期间下雨而雨水无法进入下水道的问题，警示灯和栏框之间通过螺栓固定是方便警示灯的安装和拆卸，以便于警示灯的使用，便于根据使用需求确定是否安装警示的灯，且这种警示灯为蓄电结构，以保证警示灯能够脱离电源使用。

进一步的，底座侧面均匀的设有若干连接孔，插头对齐连接孔的位置设有插孔；连接孔便于将栏框和底座之间通过螺栓连接，从而方便栏框和底座之间能够进行拼装，以方便栏框和底座之间配合使用，插孔便于配合连接孔使用，从而方便螺栓穿过连接孔后在穿过插孔，进而达到将底座和栏框连接在一起的目的，便于栏框和底座能够配合稳定使用，方便整个防护装置的稳定。

使用时先根据下水道进口的尺寸大小选择合适尺寸的防护罩，然后将防护罩放在底座正中心并将四个压杆拉出抵住防护罩，之后拧紧调节旋钮，使得调节旋钮固定压杆伸出的长度，然后将栏框底端的插头对齐插槽，使得插头插入插槽内部，之后通过螺栓连接栏框固定在底座上，之后根据使用需求将蓄满电的警示灯安装在栏框的边角处，从而以方便对行人起到警示作用，之后将拼装和的防护装置罩在正在维护的下水道井盖上即可。

与现有技术相比，本实用新型的有益效果是：本实用新型通过对防护栏的结构进行改良和优化，使得防护栏方便在维护和保养下水道井盖时对下水道井盖进行防护，避免大量的车辆碾压正在维护的下水道井盖，同时这种防护栏使用能够在夜晚对防护栏的位置提供良好的警示作用从而便于行人及时发现防护栏的位置，避免行人由于不能够及时发现防护栏而产生意外的问题。

附图说明

为了更清楚地说明本实用新型实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

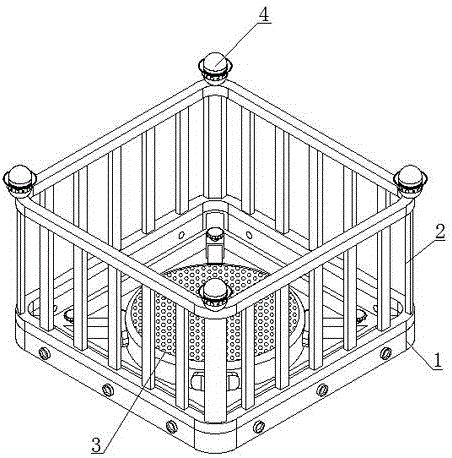

图1是本实用新型防护栏在前部俯视角下的结构示意图；

图2是本实用新型防护栏在前部仰视角下的结构示意图；

图3是本实用新型底座在前部俯视角下的结构示意图；

图4是本实用新型栏框在前部俯视角下的结构示意图；

图5是本实用新型防护罩在前部俯视角下的结构示意图；

图中：1-底座；11-插槽；12-连接孔；13-收纳杆；131-调节旋钮；14-压杆；141-插杆；142-压头；15-加强杆；2-栏框；21-插头；211-插孔；3-防护罩；31-漏水孔；4-警示灯。

具体实施方式

为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。因此，以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施方式。

实施例：参照图1和图2所示：一种市政用施工防护装置，包括底座1和底座1中上表面安装的栏框2，栏框2顶端四个边角处均设有警示灯4，还包括底座1中部设有的防护罩3；底座1便于对栏框2支撑，同时底座1也便于抵住防护罩3，便于对整个防护栏的稳定使用，栏框2便于对井盖周围进行防护，从而避免有车辆或行人在不注意的情况先经过正在维护的井盖而导致意外的发生，警示灯4便于在夜晚提示行人有防护装置的存在，以便于行人能够及时绕开防护罩3装置，防护罩3便于罩在井口上，避免正在维护的下水道井盖的井口开口容易有物体坠入下水道；这种结构使得防护栏方便在维护和保养下水道井盖时对下水道井盖进行防护，避免大量的车辆碾压正在维护的下水道井盖，同时这种防护栏使用能够在夜晚对防护栏的位置提供良好的警示作用从而便于行人及时发现防护栏的位置，避免行人由于不能够及时发现防护栏而产生意外的问题。

参照图3所示：底座1上表面中部设有一圈插槽11，且底座1侧面均匀的设有若干连接孔12；插槽11便于栏框2插入底座1上表面，从而方便栏框2的安装和拆卸，连接孔12便于将栏框2和底座1之间通过螺栓连接，从而方便栏框2和底座1之间能够进行拼装，以方便栏框2和底座1之间配合使用；底座1内侧四个边角处均设有收纳杆13，且收纳杆13位于底座1连接的一端均设有压杆14；收纳杆13便于压杆14进行伸缩，从而方便压杆14对防护罩3进行压紧，便于防护罩3能够稳定的和底座1配合连接，压杆14便于伸缩，从而方便压紧不同尺寸的防护罩3；收纳杆13沿底座1对角线的方向设置，收纳杆13上表面远离底座1边角的一端设有调节旋钮131；收纳杆13沿底座1对角线的方向设置是方便四个收纳杆13能够均匀的对防护罩3施加压力，从而方便收纳杆13的使用，调节旋钮131便于固定压杆14伸缩的长度，从而方便对压杆14伸出的长度进行调节；收纳杆13之间沿平行于底座1侧面的方向上均设有加强杆15，加强杆15和收纳杆13之间焊接在一起；加强杆15便于使得各个收纳杆13之间能够有更高的强度，便于收纳杆13的稳定使用；压杆14有插杆141和压头142构成，插杆141一端插入收纳杆13，另一端设有压头142；插杆141便于压杆14能够插入收纳杆13内部，从而方便插杆141的伸缩，压头142便于压在防护罩3上，方便减小压杆14对防护罩3的压强，避免压杆14在防护罩3表面压出痕迹。

参照图4和图5所示：栏框2底端设有对齐插槽11的位置设有插头21，且插头21对齐连接孔12的位置设有插孔211；插头21便于栏框2底端插入插槽11，从而方便栏框2和底座1之间进行拼接，插孔211便于配合连接孔12使用，从而方便螺栓穿过连接孔12后在穿过插孔211，进而达到将底座1和栏框2连接在一起的目的，便于栏框2和底座1能够配合稳定使用，方便整个防护装置的稳定；防护罩3上表面均匀的设有漏水孔31，警示灯4和栏框2之间通过螺栓固定；漏水孔31便于在雨天时雨水能够通过漏水孔31进入下水道内部，避免在维护期间下雨而雨水无法进入下水道的问题，警示灯4和栏框2之间通过螺栓固定是方便警示灯4的安装和拆卸，仪便于警示灯4的使用，便于根据使用需求确定是否安装警示的灯，且这种警示灯4为蓄电结构，以保证警示灯4能够脱离电源使用。

安装方法：使用时先根据下水道进口的尺寸大小选择合适尺寸的防护罩3，然后将防护罩3放在底座1正中心并将四个压杆14拉出抵住防护罩3，之后拧紧调节旋钮131，使得调节旋钮131固定压杆14伸出的长度，然后将栏框2底端的插头21对齐插槽11，使得插头21插入插槽11内部，之后通过螺栓连接栏框2固定在底座1上，之后根据使用需求将蓄满电的警示灯4安装在栏框2的边角处，从而以方便对行人起到警示作用，之后将拼装和的防护装置罩在正在维护的下水道井盖上即可。

以上所述仅为本实用新型的优选实施方式而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
