技术领域

本实用新型涉及水利工程技术领域，更具体的，涉及一种用于水利工程的水利管道支撑固定装置。

背景技术

管道是用管子、管子联接件和阀门等联接成的用于输送气体、液体或带固体颗粒的流体的装置。通常，流体经鼓风机、压缩机、泵和锅炉等增压后，从管道的高压处流向低压处，也可利用流体自身的压力或重力输送。管道的用途很广泛，主要用在给水、排水、供热、供煤气、长距离输送石油和天然气、农业灌溉、水力工程和各种工业装置中。目前，在水利领域需要使用大量的管道来完成给排水作业，单根管道的长度难以满足作业需求，通常需要使用数根管道连接来组成一段水路管道，在连接小直径PE管道时，多采用熔接机对管道接口处进行加热完成熔接操作，传统的熔接操作方式是将待熔接两管道接口同时压在熔接机加热器两端，完成加热后迅速将两管挤压在一起并保持一定时间，完成管道熔接操作，采用人工操作进行挤压，在熔接水利管道时对于作业人员的体力消耗较大。

在水利工程中，管道铺设是一项重要的施工工程项目，管道一旦铺设完成，很难进行拆除，因此对于管道铺设的施工要求就尤为重视，现有的管道在铺设过程中，通常需要在管道的下方垫上支撑装置，作为管道的负载承受单位，并提供安装基础。但是现有的管道支撑固定结构不能根据实际管道的直径大小调整固定结构的大小，实用性不高，使用范围比较窄；以及在对管道进行安装或者拆卸工作时，工序过于繁琐，导致导致了生产需求得不到提高，无法满足使用的需求，还加重了工作人员的劳动负担。

实用新型内容

本实用新型旨在于解决背景中的问题，从而提供一种用于水利工程的水利管道支撑固定装置。

为实现上述目的，本实用新型提供如下技术方案：一种用于水利工程的水利管道支撑固定装置，包括底板、支撑杆、连接底座、固定半环、左紧固套环和右紧固套环，所述底板顶部的轴心处固定连接有连接底座，所述连接底座的顶部固定连接有固定半环，所述固定半环的两端固定连接有第一连接件，所述连接底座的两侧设置有支撑杆，所述支撑杆的顶部设置有活动卡套，所述活动卡套的表面贯穿连接有第一转动轴，所述活动卡套的内部设置有条形孔，所述条形孔的内部固定连接有限位块，所述活动卡套的顶部固定连接有安装圆座，所述安装圆座的内部设置有螺纹槽，所述螺纹槽的内部设置有调节机构，所述调节机构设置有两个，且其中一个调节机构的另一端设置有左紧固套环，另一个调节机构的另一端设置有右紧固套环，所述左紧固套环和右紧固套环的外侧均固定连接有第二连接件。

优选的，所述调节机构包括固定杆、第二转轴、推杆、滑块、导轨和拉紧弹簧，所述固定杆的表面设置有与螺纹槽相适配的螺纹纹理；且固定杆螺接于安装圆座的内部，所述固定杆的顶部通过第二转轴与推杆转动连接，所述推杆的另一端固定连接有滑块，所述固定杆的内侧与推杆的内侧之间连接有拉紧弹簧，所述导轨固定连接于左紧固套环和右紧固套环的表面，所述导轨的内部滑动连接有滑块。

优选的，所述固定半环、左紧固套环以及右紧固套环的内壁上均设置有橡胶保护垫。

优选的，所述限位块设置有多个，且平均分为两组，其中第一连接件和第二连接件则分别插接于两两限位块之间的缝隙处。

优选的，所述底板的底部设置有防滑条纹。

优选的，所述左紧固套环和右紧固套环的表面涂覆有抗氧化料。

本实用新型提供了一种用于水利工程的水利管道支撑固定装置，具有以下有益效果：

1、该种用于水利工程的水利管道支撑固定装置设置有调节机构，工作人员将固定杆螺接进螺纹槽内后，可根据实际管道的直径大小来通过将滑块滑动于导轨内调整好左紧固套环和右紧固套环的具体位置，而拉紧弹簧能够使得左紧固套环和右紧固套环紧密地贴合于管道外壁上；使得该装置具有灵活性，大大增强了该装置的实用性。

2、该种用于水利工程的水利管道支撑固定装置设置有活动卡套，当左紧固套环和右紧固套环的位置确定完毕后，工作人员可将活动卡套通过第一转轴转动至与支撑杆统一垂直线的位置，并将第一连接件和第二连接件分别插接进两两限位块之间的缝隙处，安装便利，能够加快满足生产需求。

附图说明

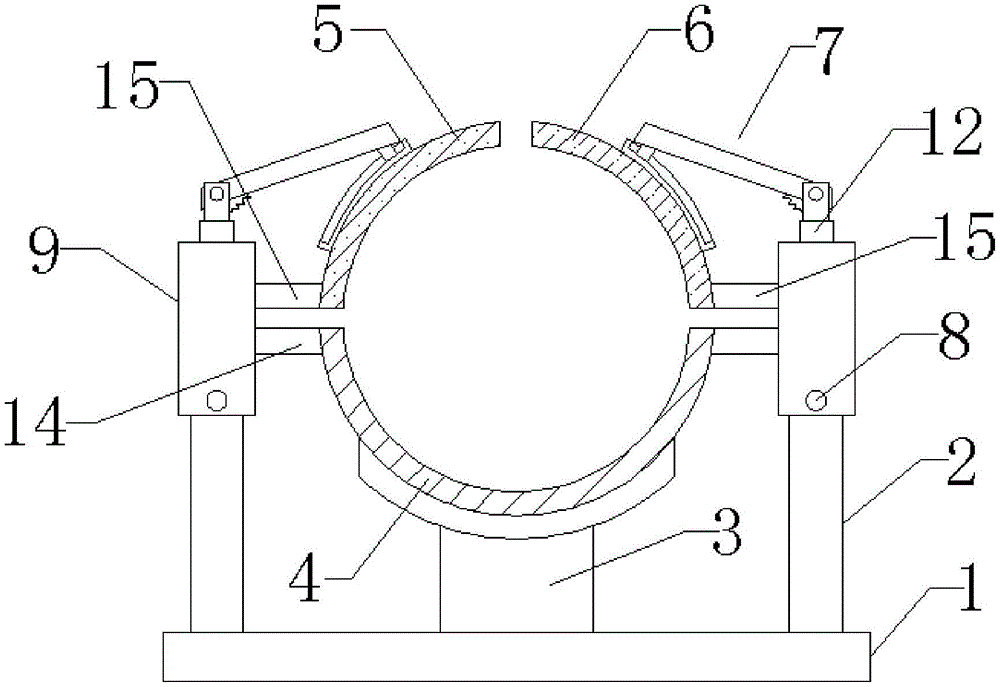

图1为本实用新型的整体结构示意图。

图2为本实用新型的活动卡套立体剖面结构示意图。

图3为本实用新型的固定杆和安装圆座拆分结构示意图。

图4为本实用新型的调节机构内部结构示意图。

图1-4中：底板1、支撑杆2、连接底座3、固定半环4、左紧固套环5、右紧固套环6、调节机构7、固定杆71、第二转轴72、推杆73、滑块74、导轨75、拉紧弹簧76、第一转动轴8、活动卡套9、条形孔10、限位块11、安装圆座12、螺纹槽13、第一连接件14、第二连接件15。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至4，本实用新型实施例中，一种用于水利工程的水利管道支撑固定装置，包括底板1、支撑杆2、连接底座3、固定半环4、左紧固套环5和右紧固套环6，底板1顶部的轴心处固定连接有连接底座3，连接底座3的顶部固定连接有固定半环4，固定半环4的两端固定连接有第一连接件14，连接底座3的两侧设置有支撑杆2，支撑杆2的顶部设置有活动卡套9，活动卡套9的表面贯穿连接有第一转动轴8，活动卡套9的内部设置有条形孔10，条形孔10的内部固定连接有限位块11，活动卡套9的顶部固定连接有安装圆座12，安装圆座12的内部设置有螺纹槽13，螺纹槽13的内部设置有调节机构7，调节机构7设置有两个，且其中一个调节机构7的另一端设置有左紧固套环5，另一个调节机构7的另一端设置有右紧固套环6，左紧固套环5和右紧固套环6的外侧均固定连接有第二连接件15。

本实施例中，调节机构7包括固定杆71、第二转轴72、推杆73、滑块74、导轨75和拉紧弹簧76，固定杆71的表面设置有与螺纹槽13相适配的螺纹纹理；且固定杆71螺接于安装圆座12的内部，固定杆71的顶部通过第二转轴72与推杆73转动连接，推杆73的另一端固定连接有滑块74，固定杆71的内侧与推杆73的内侧之间连接有拉紧弹簧76，导轨75固定连接于左紧固套环5和右紧固套环6的表面，导轨75的内部滑动连接有滑块74，能够根据不同管道直径的大小。来调整好左紧固套环5和右紧固套环6的位置，以便能够为水利管道提供更好地牢固性。

本实施例中，固定半环4、左紧固套环5以及右紧固套环6的内壁上均设置有橡胶保护垫，能够在管道支撑固定过程中，防止其表面被磨损，导致出现管道破裂的现象。

本实施例中，限位块11设置有多个，且平均分为两组，其中第一连接件14和第二连接件15则分别插接于两两限位块11之间的缝隙处，能够更加容易地就将左紧固套环5和右紧固套环6固定住，且拆装方便。

本实施例中，底板1的底部设置有防滑条纹，能够加大地面与底板1之间的摩擦力，使得在该支撑固定装置使用过程中增强自身的稳定性。

本实施例中，左紧固套环5和右紧固套环6的表面涂覆有抗氧化料，能够在阴暗潮湿的环境中避免其自身被氧化，进一步提高对水利管道的保护。

在使用本实用新型一种用于水利工程的水利管道支撑固定装置时，首先工作人员将水利管道放置于固定半环4的内部，然后根据管道的实际直径大小来通过将滑块74在导轨75内部滑动调整好左紧固套环5和右紧固套环6的具体位置，而拉紧弹簧76能够使得左紧固套环5和右紧固套环6紧密地贴合于水利管道的外壁上，接着，将活动卡套9通过第一转动轴8转动至与支撑杆2同一垂直线的位置，并将第一连接件14和第二连接件15分别插入两两限位块11之间的夹缝处后，将固定杆71螺接进安装圆座12内，使得固定杆71表面的螺纹与螺纹槽13相互契合，加强结构之间的紧密型且安装方便，从而将固定半环4、左紧固套环5以及右紧固套环6能够使得水利管道更加地牢固。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
