技术领域

本实用新型涉及更换装置技术领域，具体为一种市政井盖更换装置。

背景技术

井盖是一种城市公共设施，每个下水道口都配有井盖封闭下水道，方便在下水道堵塞时工作人员进行检修或疏通，但由于井盖都铺设于路面，需要经受行人和车辆的行走和碾压，所以井盖设计的比较厚重和大，并且污水流入下水道也使井盖表面脏乱，这就给工作人员在检修更换下水道井盖时带来了问题。传统的井盖更换方法是借用撬棍撬出井盖，但是井盖本身具有一定重量和表面带有污渍，使工作人员不能够便捷的更换井盖，并且对井盖的移动也是个难题，所以现有的井盖更换装置存在更换井盖时劳动强度大，井盖移动不方便的缺点，而且更换效率低下。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种市政井盖更换装置，具备更换效率高等优点，解决了一般井盖更换装置更换效率低的问题。

(二)技术方案

为实现上述该井盖更换装置更换效率高的目的，本实用新型提供如下技术方案：一种市政井盖更换装置，包括固定板，所述固定板的顶部开设有安装口，所述安装口的内壁固定连接有电机，所述电机的输出轴通过联轴器固定连接有螺纹杆，所述螺纹杆的外壁螺纹连接有第一内螺纹管，所述第一内螺纹管的外壁固定连接有限位杆，所述限位杆的一端固定连接有限位管，所述限位管的内壁活动连接有固定杆，所述第一内螺纹管的底部固定连接有轴承，所述轴承的内壁固定连接有双向螺杆，所述双向螺杆的外壁螺纹连接有第二内螺纹管，所述第二内螺纹管的底部固定连接有套管，所述套管的外壁开设有调节孔，所述套管的内壁活动连接有活动杆，所述活动杆的外壁固定连接有拉杆，所述活动杆的底部固定连接有调节杆，所述第二内螺纹管的顶部固定连接有连接杆，所述双向螺杆的一端固定连接有手柄，所述固定板的底部固定连接有支撑杆，所述支撑杆的底部活动连接有万向轮。

优选的，所述固定板的顶部固定连接有把手，且把手的外壁固定连接有防护圈。

优选的，所述固定杆的数量为两个，且两个固定杆的顶部均与固定板的底部固定连接。

优选的，所述双向螺杆的一端贯穿第二内螺纹管的内部并延伸第二内螺纹管的外部，且双向螺杆的一端固定连接有限位板。

优选的，所述套管的数量为两个，且两个套管以固定板的垂直中线为对称轴对称设置。

优选的，所述活动杆的一端贯穿套管的底部并延伸至套管的内部，且活动杆的外壁固定连接有防滑圈。

优选的，所述拉杆的外壁与调节孔的内壁活动连接，所述手柄的外壁设置有防滑纹。

(三)有益效果

与现有技术相比，本实用新型提供了一种市政井盖更换装置，具备以下有益效果：

1、该市政井盖更换装置，通过电机、螺纹杆、第一内螺纹管、限位杆、限位管、固定杆、轴承、套管和调节杆的相互配合使用，能够快速将需要更换的井盖提起和放下，达到节省更换和安装时间的目的，避免一般的井盖更换装置需要借助人力进行更换，耗费时间长，导致效率低的问题，从而提高了人们的工作效率。

2、该市政井盖更换装置，通过电机、螺纹杆、第一内螺纹管、限位杆和套管的相互配合使用，能够无需使用人工搬动即可将井盖提起进行更换，且不会弄脏衣服，达到方便人们使用的目的，从而为工作人员提供了便利。

3、该市政井盖更换装置，通过双向螺杆、第二内螺纹管、连接杆和手柄的相互配合使用，能够使该装置适应不同间距排水孔的井盖使用，可以更换不同尺寸的井盖，达到该装置使用范围更广的目的，从而扩大了该井盖更换装置的使用范围。

附图说明

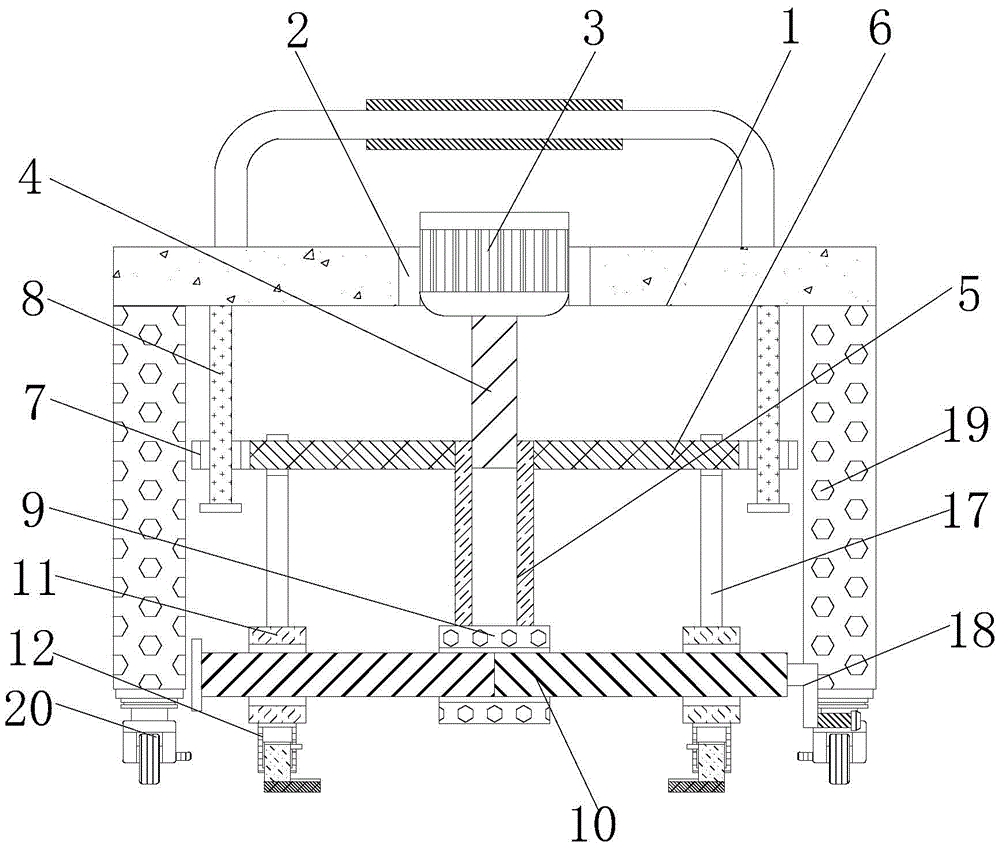

图1为本实用新型正剖图；

图2为本实用新型套管和活动杆的连接示意图；

图3为本实用新型正视图。

图中：1、固定板；2、安装口；3、电机；4、螺纹杆；5、第一内螺纹管；6、限位杆；7、限位管；8、固定杆；9、轴承；10、双向螺杆；11、第二内螺纹管；12、套管；13、调节孔；14、活动杆；15、拉杆；16、调节杆；17、连接杆；18、手柄；19、支撑杆；20、万向轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种市政井盖更换装置，包括固定板1，固定板1的顶部固定连接有把手，且把手的外壁固定连接有防护圈，防护圈为橡胶防护圈，橡胶是指具有可逆形变的高弹性聚合物材料，在室温下富有弹性，在很小的外力作用下能产生较大形变，除去外力后能恢复原状，固定板1的顶部开设有安装口2，安装口2的内壁固定连接有电机3，电机3的输出轴通过联轴器固定连接有螺纹杆4，螺纹杆4的外壁螺纹连接有第一内螺纹管5，第一内螺纹管5的外壁固定连接有限位杆6，限位杆6的一端固定连接有限位管7，限位管7的内壁活动连接有固定杆8，固定杆8的数量为两个，且两个固定杆8的顶部均与固定板1的底部固定连接，第一内螺纹管5的底部固定连接有轴承9，轴承9的内壁固定连接有双向螺杆10，双向螺杆10的一端贯穿第二内螺纹管11的内部并延伸第二内螺纹管11的外部，且双向螺杆10的一端固定连接有限位板，双向螺杆10的外壁螺纹连接有第二内螺纹管11，第二内螺纹管11的底部固定连接有套管12，套管12的数量为两个，且两个套管12以固定板1的垂直中线为对称轴对称设置，通过电机3、螺纹杆4、第一内螺纹管5、限位杆6和套管12的相互配合使用，能够无需使用人工搬动即可将井盖提起进行更换，且不会弄脏衣服，达到方便人们使用的目的，从而为工作人员提供了便利，套管12的外壁开设有调节孔13，套管12的内壁活动连接有活动杆14，活动杆14的一端贯穿套管12的底部并延伸至套管12的内部，且活动杆14的外壁固定连接有防滑圈，活动杆14的外壁固定连接有拉杆15，活动杆14的底部固定连接有调节杆16，通过电机3、螺纹杆4、第一内螺纹管5、限位杆6、限位管7、固定杆8、轴承9、套管12和调节杆16的相互配合使用，能够快速将需要更换的井盖提起和放下，达到节省更换和安装时间的目的，避免一般的井盖更换装置需要借助人力进行更换，耗费时间长，导致效率低的问题，从而提高了人们的工作效率，第二内螺纹管11的顶部固定连接有连接杆17，双向螺杆10的一端固定连接有手柄18，拉杆15的外壁与调节孔13的内壁活动连接，手柄18的外壁设置有防滑纹，通过双向螺杆10、第二内螺纹管11、连接杆17和手柄18的相互配合使用，能够使该装置适应不同间距排水孔的井盖使用，可以更换不同尺寸的井盖，达到该装置使用范围更广的目的，从而扩大了该井盖更换装置的使用范围，固定板1的底部固定连接有支撑杆19，支撑杆19的底部活动连接有万向轮20。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

在使用时，根据井盖排水孔的间距，转动手柄18带动双向螺杆10转动，双向螺杆10带动两个第二内螺纹管11、套管12、活动杆14和调节杆16向相反方向移动，启动电机3带动螺纹杆4转动，螺纹杆4带动第一内螺纹管5、套管12及调节杆16下移，至调节杆16经过井盖表面的排水孔延伸至井盖下，拉动拉杆15，拉杆15带动调节杆16水平旋转至调节杆16顶部与井盖底部贴合，再次启动电机3，将井盖提起。

综上所述，该市政井盖更换装置，能够快速将需要更换的井盖提起和放下，达到节省更换和安装时间的目的，从而提高了人们的工作效率。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
