技术领域

本发明涉及城市绿化技术领域，尤其涉及一种护树装置。

背景技术

城市的绿化是城市景观中非常重要的，树木的种植是绿化中最经常种植的品种，但是在种植的过程中，需要对树木进行养护以及固定，尤其是在沿海城市，风量大持续时间长，容易导致树木出现连根拔起的情况。

现有技术中，对于树木的固定多采用固定支杆进行固定，但是在使用的过程中由于只能对单棵树木进行固定，稳定性不高，从而造成树木出现倒塌的情况。

于是，发明人有鉴于此，秉持多年该相关行业丰富的设计开发及实际制作的经验，针对现有的结构及缺失予以研究改良，提供一种沿海城市用护树装置，以期达到更具有更加实用价值性的目的。

发明内容

本发明的目的在于提供一种沿海城市用护树装置，以解决上述背景技术中提出固定不牢固容易出现倒塌的问题。

一种沿海城市用护树装置，其中，该种沿海城市用护树装置包括有：固定支杆、保护圈、缓冲垫、调节栓、调节筒、支撑杆、减压柱、固定锥、紧固片、定位柱、旋转轴、连接杆、种植槽、进水管、分流管、衔接板、排水孔、连接管、串联管，所述种植槽的四边底部贯穿有排水孔，所述种植槽的一侧中部贯穿有连接管，所述种植槽的另一侧中部贯穿有串联管，所述种植槽的顶部焊接有衔接板，所述衔接板的侧边顶部贯穿有进水管，所述进水管的中部贯穿有分流管；

所述衔接板的顶端两侧均焊接有连接杆，所述连接杆的顶部焊接有固定支杆，所述固定支杆的底部焊接有支撑杆，所述支撑杆的中部镶嵌有减压柱，所述支撑杆的内部旋转连接调节筒，所述调节筒的顶部焊接有调节栓，所述调节筒的内部旋转连接有固定锥，所述固定锥的内腔中部旋转连接有旋转轴，所述旋转轴的两端焊接有定位柱，所述定位柱的另一端焊接有紧固片；

所述固定支杆的内侧焊接有保护圈，所述保护圈的内侧等距设置有缓冲垫。

进一步的，所述分流管的一端延伸至进水管内腔中部二分之一直径处。

进一步的，所述分流管的另一段内嵌在连接管的顶部，且由内向外的坡度逐渐递减，等距设置有孔洞。

进一步的，所述紧固片呈扇叶状，且紧固片的另一端旋转连接在固定锥的内部。

进一步的，所述支撑杆与连接杆的夹角为30°-45°。

进一步的，所述减压柱采用强力弹簧或回力弹簧制成的减压柱，且减压柱的形变距离为10cm。

进一步的，所述调节筒为原点旋转式调节筒。

进一步的，所述紧固片和定位柱配套使用，且定位柱的中部镶嵌有弹力柱。

与现有结构相较之下，本发明具有如下优点：

本发明的优点在于，通过设置有多个种植槽和连接管以及串联管进行串联，并且连接管和串联管内部为中空状，使得树木在生长时，能够进行相互的生长，使得两棵树木之间的根系能够缠绕在一起，使得在树木受到风力的影响使得，增加了树木的稳定，多棵树木串联在一起增加了稳定性，从而保证了树木的牢固性。

本发明的优点在于，通过设置有内嵌式的紧固片、定位柱和旋转轴部件，三个部件形成灵活性结构，使得在固定锥进入到土壤内部，能够通过定位柱将紧固片向外弹射固定，并通过旋转调节栓将固定锥逐渐深入到土壤内部，增加了与土壤的接触面积，提高了树木的稳定性。

附图说明

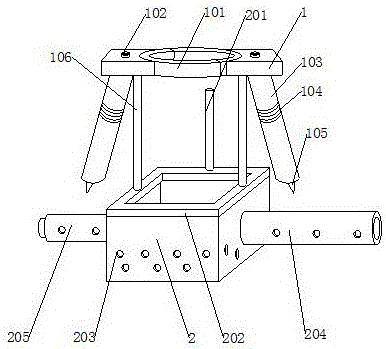

图1为本发明的整体结构示意图；

图2为本发明支撑杆内部结构示意图；

图3为本发明固定锥顶部截面图；

图4为本发明保护圈顶部示意图；

图5为本发明种植槽内部结构示意图。

图中：1-固定支杆、101-保护圈、1011-缓冲垫、102-调节栓、1021-调节筒、103-支撑杆、104-减压柱、105-固定锥、1051-紧固片、1052-定位柱、1053-旋转轴、106-连接杆、2-种植槽、201-进水管、2011-分流管、202-衔接板、203-排水孔、204-连接管、205-串联管。

具体实施方式

参见图1至附图5，一种沿海城市用护树装置，包括有：固定支杆1、保护圈101、缓冲垫1011、调节栓102、调节筒1021、支撑杆103、减压柱104、固定锥105、紧固片1051、定位柱1052、旋转轴1053、连接杆106、种植槽2、进水管201、分流管2011、衔接板202、排水孔203、连接管204、串联管205，种植槽2的四边底部贯穿有排水孔203，种植槽2的一侧中部贯穿有连接管204，种植槽2的另一侧中部贯穿有串联管205，种植槽2的顶部焊接有衔接板202，衔接板202的侧边顶部贯穿有进水管201，进水管201的中部贯穿有分流管2011；

衔接板202的顶端两侧均焊接有连接杆106，连接杆106的顶部焊接有固定支杆1，固定支杆1的底部焊接有支撑杆103，支撑杆103的中部镶嵌有减压柱104，支撑杆103的内部旋转连接调节筒1021，调节筒1021的顶部焊接有调节栓102，调节筒1021的内部旋转连接有固定锥105，固定锥105的内腔中部旋转连接有旋转轴1053，旋转轴1053的两端焊接有定位柱1052，定位柱1052的另一端焊接有紧固片1051；

固定支杆1的内侧焊接有保护圈101，保护圈101的内侧等距设置有缓冲垫1011。

其中，分流管2011的一端延伸至进水管201内腔中部二分之一直径处，分流管2011能够将进入进水管201水分引导至连接管204和串联管205上，从而使得植物根系能够延伸的更长。

其中，分流管2011的另一段内嵌在连接管204的顶部，且由内向外的坡度逐渐递减，等距设置有孔洞，由于水往低处流，使得进入到分流管2011内的水分能够均匀的进行扩散。

其中，紧固片1051呈扇叶状，且紧固片1051的另一端旋转连接在固定锥105的内部，通过筋骨片1051使得在固定锥105进行入到土壤内部时，弹射出的紧固片1051增加了与土壤的接触面积，提高了稳定性。

其中，支撑杆103与连接杆106的夹角为30°-45°，形成三角形结构，根据三角形定理，使得该种护树装置的稳定性更高。

其中，减压柱104采用强力弹簧或回力弹簧制成的减压柱104，且减压柱104的形变距离为10cm，使得在树木在受到风力影响使得，支撑柱103通过减压柱104进行缓冲减压，避免了出现折断情况。

其中，调节筒1021为原点旋转式调节筒1021，使得通过旋转调节筒1021，能够将内部的固定锥105稳定的旋转出。

其中，紧固片1051和定位柱1052配套使用，且定位柱1052的中部镶嵌有弹力柱，使得在安装时，能够增加与地面的接触面积，从而提高了稳定性。

本实施例的工作原理：

在使用种沿海城市用护树装置时，首先在种植的区域上挖出相应的种植坑，接着将种植槽2安放在种植坑内，并依次将多个种植槽2进行安装，分别将种植槽2一端的连接管204与另一种植槽2的串联管205进行拼接，然后将树木放置到种植槽2内，并将土壤进行填埋，通过旋转调节栓102将旋转筒1021进行旋转，将固定锥105向下进行延伸，当紧固锥105延伸出支撑杆103时，收纳在紧固锥105内部的紧固片1051在定位柱1052的顶升下，向外移动进入到土壤内进行固定，最后通过进水管201对树木进行浇灌，水分进入到进水管201内进入到种植槽2内，并且另一部分的水分进入到分流管2011内。
