技术领域

本实用新型涉及涉及市政工程技术领域，尤其涉及一种方便开合的市政工程排水管道用井盖。

背景技术

排水管道作为城市排水系统的重要组成部分，已然成为城市建设中的重要的市政工程设施。目前使用的井盖安装使用一段时间后，井座和盖体之间的缝隙就会被泥沙填满，使再次打开变得非常费力，严重时无法打开或者对井盖造成损坏。

实用新型内容

本实用新型的目的是为了解决现有技术中由于泥沙淤积堵塞使井盖打开费力的问题，而提出的一种方便开合的市政工程排水管道用井盖。

为了实现上述目的，本实用新型采用了如下技术方案：

一种方便开合的市政工程排水管道用井盖，包括井座，所述井座一端固定连接有转轴，所述井座中部设有圆形开口，所述转轴转动连接有井盖，所述井盖与圆形开口相配合，所述井盖远离转轴一端设有把手，所述把手底部固定连接有螺杆，所述螺杆转动连接在井盖上，所述螺杆中部开设有收绳槽，所述收绳槽固定连接有多个拉绳，所述拉绳远离收绳槽一端固定连接有滑块，所述滑块靠近拉绳一侧固定连接有多个弹簧，所述弹簧远离滑块一端固定连接在第一凹槽内，所述第一凹槽开设在井盖周侧，所述井盖中部开设有多个排水口，所述井座周侧开设有多个第二凹槽，所述井座周侧固定连接有支撑台，所述井座周侧支撑台上开设有锁槽结构。

优选地，所述把手高度与井盖平齐，所述井盖在把手位置开设有相应空槽以便握持。

优选地，所述螺杆底部呈工字型，所述工字型一端紧靠井盖底面，所述工字型远离井盖一端伸入锁槽结构。

优选地，所述锁槽结构包括竖直槽、圆盘槽和斜面台阶，所述竖直槽连通圆盘槽并且中心处于同一轴线上，所述圆盘槽底部固定连接有斜面台阶。

优选地，所述圆盘槽底部连通有排水小口，所述排水小口远离圆盘槽一端伸出井座内壁。

优选地，所述第二凹槽一一对应第一凹槽，所述第二凹槽和第一凹槽内部间隙配合有滑块。

与现有技术相比，本实用新型具备以下优点：

1、本实用新型，在合上井盖时，转动把手，使螺杆上的收绳槽转动松开拉绳，此时弹簧将与松弛的拉绳固定连接的滑块弹出，滑块从第一凹槽伸出卡入第二凹槽中，将井盖与井座上下方向固定，并且占据一定井盖和井座之间间隙的空间；要打开井盖时，转动把手，滑块收回，并释放占据的间隙空间，使泥沙向此间隙松动，从而减小间隙中泥沙的阻力。

2、本实用新型，利用螺杆底部工字型伸过竖直槽，伸入圆盘槽，在把手转动时，工字形底部发生转动，由于斜面台阶的存在，工字形底部被紧固，此时螺杆对井盖与井座进行固定，减轻上下震动时滑块受到的剪切力。

附图说明

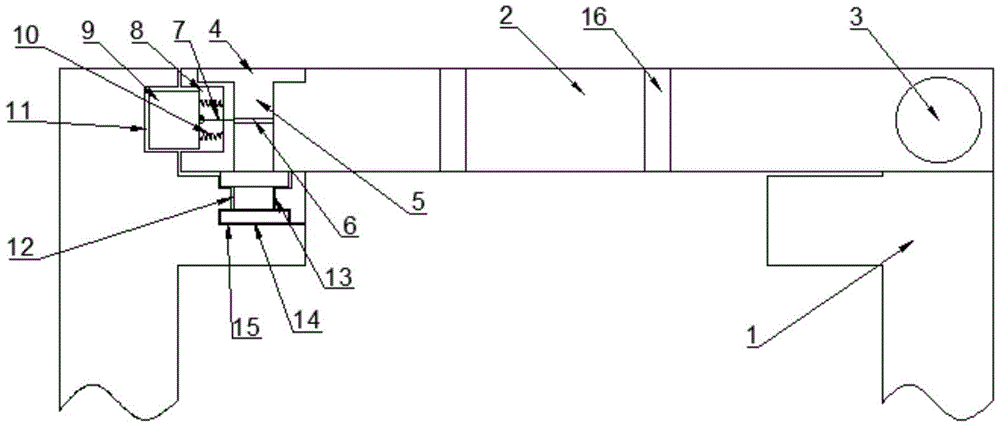

图1为本实用新型提出的一种方便开合的市政工程排水管道用井盖的结构示意图；

图2为本实用新型提出的一种方便开合的市政工程排水管道用井盖的井盖部分俯视剖视图。

图中：1井座、2井盖、3转轴、4把手、5螺杆、6收绳槽、7拉绳、8第一凹槽、9滑块、10弹簧、11第二凹槽、12锁槽结构、13竖直槽、14圆盘槽、15斜面台阶、16排水口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图1-2，一种方便开合的市政工程排水管道用井盖，包括，包括井座1，井座1一端固定连接有转轴3，井座1中部设有圆形开口，转轴3转动连接有井盖2，井盖2与圆形开口相配合，井盖2远离转轴3一端设有把手4。

把手4高度与井盖2平齐，把手4上设有防滑纹，井盖2在把手位置开设有相应空槽以便握持。

把手4底部固定连接有螺杆5，螺杆5转动连接在井盖2上，螺杆5中部开设有收绳槽6，收绳槽6固定连接有三个拉绳7，拉绳7远离收绳槽6一端固定连接有滑块9，滑块9靠近拉绳7一侧固定连接有多个弹簧10，弹簧10远离滑块9一端固定连接在第一凹槽8内。

通过拉绳7和弹簧10可以控制滑块9在第一凹槽8内滑动。

第一凹槽8开设在井盖2周侧，井盖2中部开设有多个排水口16，方便路面积水排出。

井座1周侧开设有三个第二凹槽11，第二凹槽11一一对应第一凹槽8，第二凹槽11和第一凹槽8内部间隙配合有滑块9，井座1周侧固定连接有支撑台，井座1周侧支撑台上开设有锁槽结构12。

锁槽结构12包括竖直槽13、圆盘槽14和斜面台阶15，竖直槽13连通圆盘槽14并且中心处于同一轴线上，圆盘槽14底部连通有排水小口，排水小口远离圆盘槽14一端伸出井座1内壁，圆盘槽14底部固定连接有斜面台阶15。

螺杆5底部呈工字型，工字型一端紧靠井盖2底面，工字型远离井盖2一端竖直槽13，伸入圆盘槽14，在把手4转动时，工字形底部发生转动，由于斜面台阶15的存在，工字形底部被紧固，此时螺杆5对井盖2与井座1进行固定，减轻上下震动时滑块9受到的剪切力，利于滑块9的安全使用。

本实用新型使用时工作原理如下：

首先，将井盖2沿转轴3转动，使井盖2合上井座1，转动把手4，使与把手4底部固定连接的螺杆5转动，使开设在螺杆5上的收绳槽6转动从而松开拉绳7，此时一端固定连接在井盖2周侧开设的第一凹槽8底部的弹簧10将与之另一端与的滑块9弹出，滑块9从第一凹槽8卡入第二凹槽11中，将井盖2与井座1上下方向固定，并且占据一定井盖2和井座1之间间隙的空间，与此同时，螺杆5底部工字型伸过竖直槽13，伸入圆盘槽14，在把手4转动时，工字形底部发生转动，由于斜面台阶15的存在，工字形底部被紧固，此时螺杆5对井盖2与井座1进行固定，减轻上下震动时滑块9受到的剪切力；而要打开井盖时，转动把手4，螺杆5字形底部从斜面台阶15与圆盘槽14中脱出，并且滑块9收回，释放占据的间隙空间，使泥沙向此间隙松动，从而减小间隙中泥沙的阻力，利于开启井盖2。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
