技术领域

本实用新型涉及水利工程闸门技术领域，具体的，涉及一种水利工程闸门。

背景技术

水利工程闸门是指在水坝的出口处所设置的闸门，通过其闸门的升降来对水流进行阻断和开放，使得能够严格控制其水域的水位以及水流量，是在对水坝中水流控制关键的一步，而现有的闸门在对水流进行阻断的时候因为其水流流速过快导致其冲击力变大，因此在闸门下降的时候会产生很大的冲击力，使得闸门的下降的时候在很容易冲击过大使得表面产生裂缝，使得闸门的使用寿命下降。

实用新型内容

本实用新型旨在于解决水利工程闸门在下降的时候容易因为水流的冲击力过大导致闸门受损同时使得闸门很难切入到底部的技术问题.

为实现上述目的，本实用新型提供如下技术方案：

一种有效抵御水流冲击阻断水流的水利工程闸门，包括主体、缆绳收放机和阻隔板，所述主体的一侧嵌入设置有缆绳收放机，所述主体的中部嵌入设置有阻隔板；

所述阻隔板包括有导水槽、阻流板和限位槽，所述导水槽开口设置于阻隔板的一侧，所述阻流板嵌入设置于阻隔板的一侧，所述限位槽开口设置于阻隔板的一侧；

所述阻流板包括有受力槽、限位板、限位块、断流槽和拼合块，所述受力槽固定连接于阻流板的一侧，所述限位板嵌入设置于阻流板的一侧，所述限位块嵌入设置于限位板的一侧，所述断流槽固定连接于阻流板的底端一侧，所述拼合块嵌入设置于阻流板的内部底端一侧。

进一步的优选方案：所述导水槽为阻隔板一侧呈弧形凹陷的凹槽。

进一步的优选方案：所述阻流板为阻隔板一侧呈长方形状设置，且阻流板通过连接杆与限位板相连接。

进一步的优选方案：所述断流槽为阻流板与限位板底端的一侧呈倾斜状设置。

进一步的优选方案：所述拼合块通过弹簧连接于阻流板与限位板内部底端一侧，且拼合块的顶端呈倾斜状设置。

有益效果：

(1)该种有效抵御水流冲击阻断水流的水利工程闸门设置有导水槽，在阻隔板下降进行关闭的时候一侧的水流会冲击在阻隔板的导水槽中，过导水槽的凹槽能够在水流冲击在凹槽处的时候通过其弧形的表面能够将水流冲击力沿着其弧形表面的角度引导，使得水流方向向一侧进行引导，减少其水流冲击在阻隔板上的力度。

(2)然后水流的冲击力会也会作用在受力槽，通过其受力槽在受到冲击的时候能够迫使阻流板下降，而阻流板通过连接杆与限位板相连接使得在下降的时候会带动其一起移动。

(3)最后在阻流板下降的时候通过断流槽的倾斜面能够在落入水中的时候可以更好的将水流向两侧分离，使得阻隔板能够更加顺畅的切入进水中，拼合块能够在阻流板与限位板下降的时候通过其弹簧的弹性将其伸出然后拼合在一起，使得阻流板与限位板一侧的断流槽能够更加稳定的切入到水中，而拼合块顶端的斜槽能够在阻流板下降到底部的时候通过挤压来让拼合块收缩进内部让阻流板复位。

附图说明

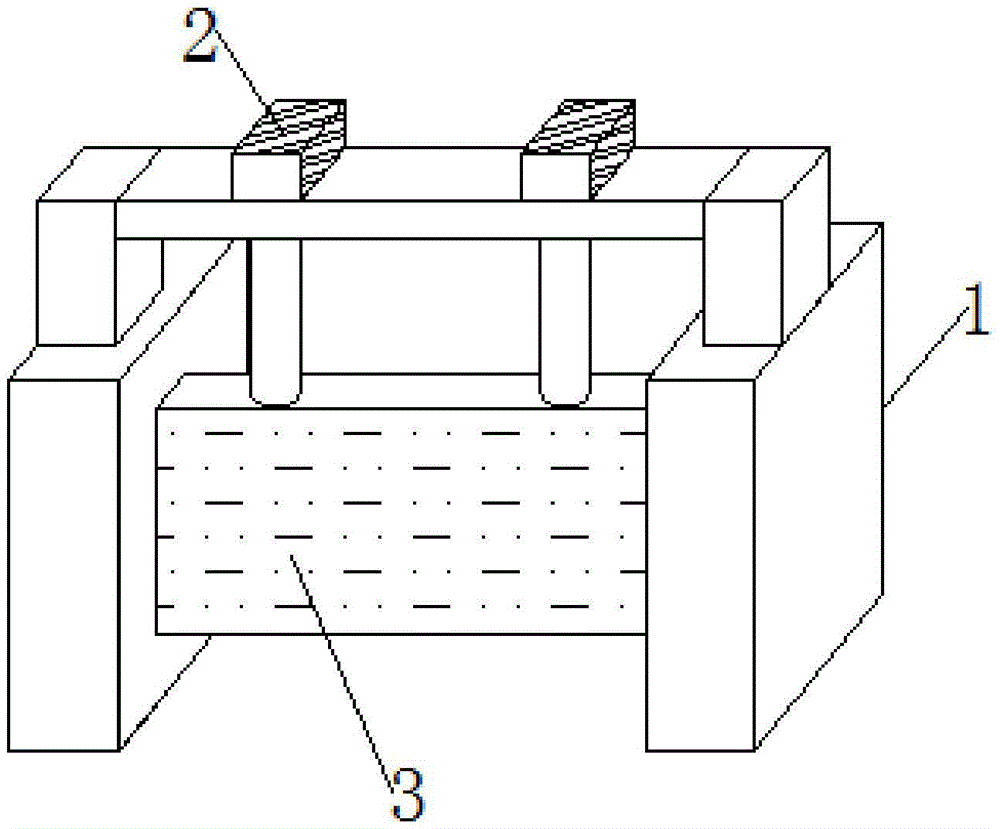

图1为本实用新型的整体结构示意图。

图2为本实用新型阻隔板的整体结构示意图。

图3为本实用新型阻隔板的整体侧视解剖结构示意图。

图1-3中：主体1、缆绳收放机2、阻隔板3、导水槽301、阻流板302、受力槽3021、限位板3022、限位块30221、断流槽3023、拼合块3024、限位槽303。

具体实施方式

请参阅图1至3，本实用新型实施例中，

本实用新型提供的一种有效抵御水流冲击阻断水流的水利工程闸门，包括主体1、缆绳收放机2和阻隔板3，主体1的一侧嵌入设置有缆绳收放机2，主体1的中部嵌入设置有阻隔板3；

阻隔板3包括有导水槽301、阻流板302和限位槽303，导水槽301开口设置于阻隔板3的一侧，阻流板302嵌入设置于阻隔板3的一侧，限位槽303开口设置于阻隔板3的一侧；

阻流板302包括有受力槽3021、限位板3022、限位块30221、断流槽3023和拼合块3024，受力槽3021固定连接于阻流板302的一侧，限位板3022嵌入设置于阻流板302的一侧，限位块30221嵌入设置于限位板3022的一侧，断流槽3023固定连接于阻流板302的底端一侧，拼合块3024嵌入设置于阻流板302的内部底端一侧。

其中，导水槽301为阻隔板3一侧呈弧形凹陷的凹槽，通过导水槽301的凹槽能够在水流冲击在凹槽处的时候通过其弧形的表面能够将水流冲击力沿着其弧形表面的角度引导，使得水流方向向一侧进行引导，减少其水流冲击在阻隔板3上的力度。

其中，阻流板302为阻隔板3一侧呈长方形状设置，且阻流板302通过连接杆与限位板3022相连接，通过阻流板302与限位板3022的连接能够在阻流板302的一侧受力槽3021在接收水流冲击力下降的时候能够带动其限位板3022一起进行下降。

其中，断流槽3023为阻流板302与限位板3022底端的一侧呈倾斜状设置，通过断流槽3023的倾斜面能够在落入水中的时候可以更好的将水流向两侧分离，使得阻隔板3能够更加顺畅的切入进水中。

其中，拼合块3024通过弹簧连接于阻流板302与限位板3022内部底端一侧，且拼合块3024的顶端呈倾斜状设置，通过拼合块3024能够在阻流板302与限位板3022下降的时候通过其弹簧的弹性将其伸出然后拼合在一起，使得阻流板302与限位板3022一侧的断流槽3023能够更加稳定的切入到水中。

工作原理：

在使用本实用新型一种有效抵御水流冲击阻断水流的水利工程闸门时，首先通过其缆绳收放机2来对连接阻隔板3的缆绳进行收放，使得阻隔板3升降来对水坝的出水口进行关闭和打开，而在阻隔板3下降进行关闭的时候一侧的水流会冲击在阻隔板3的导水槽301中，过导水槽301的凹槽能够在水流冲击在凹槽处的时候通过其弧形的表面能够将水流冲击力沿着其弧形表面的角度引导，使得水流方向向一侧进行引导，减少其水流冲击在阻隔板3上的力度，然后水流的冲击力会也会作用在受力槽3021，通过其受力槽3021在受到冲击的时候能够迫使阻流板302下降，而阻流板302通过连接杆与限位板3022相连接使得在下降的时候会带动其一起移动，最后在阻流板302下降的时候通过断流槽3023的倾斜面能够在落入水中的时候可以更好的将水流向两侧分离，使得阻隔板3能够更加顺畅的切入进水中，拼合块3024能够在阻流板302与限位板3022下降的时候通过其弹簧的弹性将其伸出然后拼合在一起，使得阻流板302与限位板3022一侧的断流槽3023能够更加稳定的切入到水中，而拼合块3024顶端的斜槽能够在阻流板302下降到底部的时候通过挤压来让拼合块3024收缩进内部让阻流板302复位。
