技术领域

本实用新型涉及市政基础设施技术领域，具体是一种公共座椅。

背景技术

公共座椅设置在公园、广场等公共场所，公共座椅的设置给行人带来了诸多的便利，为在公共场所逗留的人们提供休息的地方，当人们累了或者不舒服的时候能够及时为人们提供方便，因此，在公共环境里公共座椅的设置有着重要的意义；

现有的公共座椅大多数位于露天场所，当在下雨或夏天时，由于公共座椅暴露在外，无法进行正常使用，导致公共座椅闲置，暂时失去了使用效果；

由于上述问题导致公共座椅使用不便，因此，需要在现有的公共座椅上进行进一步研究，提供一种新的可翻转避雨的市政公共座椅。

实用新型内容

本实用新型旨在于解决现有技术中存在的不足之处，提供一种可翻转避雨的市政公共座椅，能够在日常使用的同时，当下雨需要避雨或遮阳时，能够通过人工自由调节，通过提手将靠背框架拉起，将靠背框架和固定板拉动至与固定架之间垂直，两组呈相对设置的靠背框架能够向固定架的左右两边活动展开，形成挡雨棚结构，将公共座椅遮蔽，进行挡雨或遮阳，为行人提供避雨场所，使得具有良好的社会效益。

为实现上述目的，本实用新型提供如下技术方案：一种可翻转避雨的市政公共座椅，包括底座、地脚螺栓、固定架、扶手、转轴、靠背框架、提手和固定板，所述底座的底端一体化设置有安装孔，所述安装孔中嵌入设置有地脚螺栓，所述底座的内侧上端处一体化设置有底板，所述底座的顶部中间处左右两侧焊接有固定架，所述固定架的侧面下端焊接有扶手，所述固定架的内侧上端固定设置有转轴，所述转轴的外端焊接有靠背框架，所述靠背框架的外侧两端焊接有提手，所述靠背框架的内部固定设置有固定板。

优选的，所述底座呈倒梯形状设置，且底座为不锈钢底座。

优选的，所述底座的顶部左右两端固定架的中间呈空腔状。

优选的，所述转轴和靠背框架设置有两组，且靠背框架嵌入在两端固定架的中间空腔内。

优选的，所述靠背框架通过转轴与固定架之间呈活动连接，且转轴的外端配套设置有轴端齿轮离合器。

优选的，所述靠背框架分别位于固定架的内侧两端，且两组靠背框架之间呈相对设置。

优选的，所述靠背框架的长度与固定架的长度相同，且靠背框架的侧边呈向下曲折状设置。

优选的，所述靠背框架与固定板之间填充有橡胶阻水密封条，且固定板为塑料防水固定板。

与现有技术相比，本实用新型的有益效果如下：

该种可翻转避雨的市政公共座椅，当下雨需要避雨或遮阳时，通过提手将靠背框架拉起，靠背框架通过转轴与固定架之间呈活动连接，将靠背框架和固定板拉动至与固定架之间垂直，转轴外端配套设置的轴端齿轮离合器，能够使得靠背框架和固定板转动后卡住转轴，使得靠背框架和固定板平行固定在底座的上方，两组呈相对设置的靠背框架能够向固定架的左右两边活动展开，靠背框架与固定板之间填充有橡胶阻水密封条，且固定板为塑料防水固定板，通过拉起靠背框架与固定板能够在下雨时，将雨水阻挡，形成挡雨棚结构，将公共座椅遮蔽，进行挡雨或遮阳，为行人提供避雨场所，使得具有良好的社会效益。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

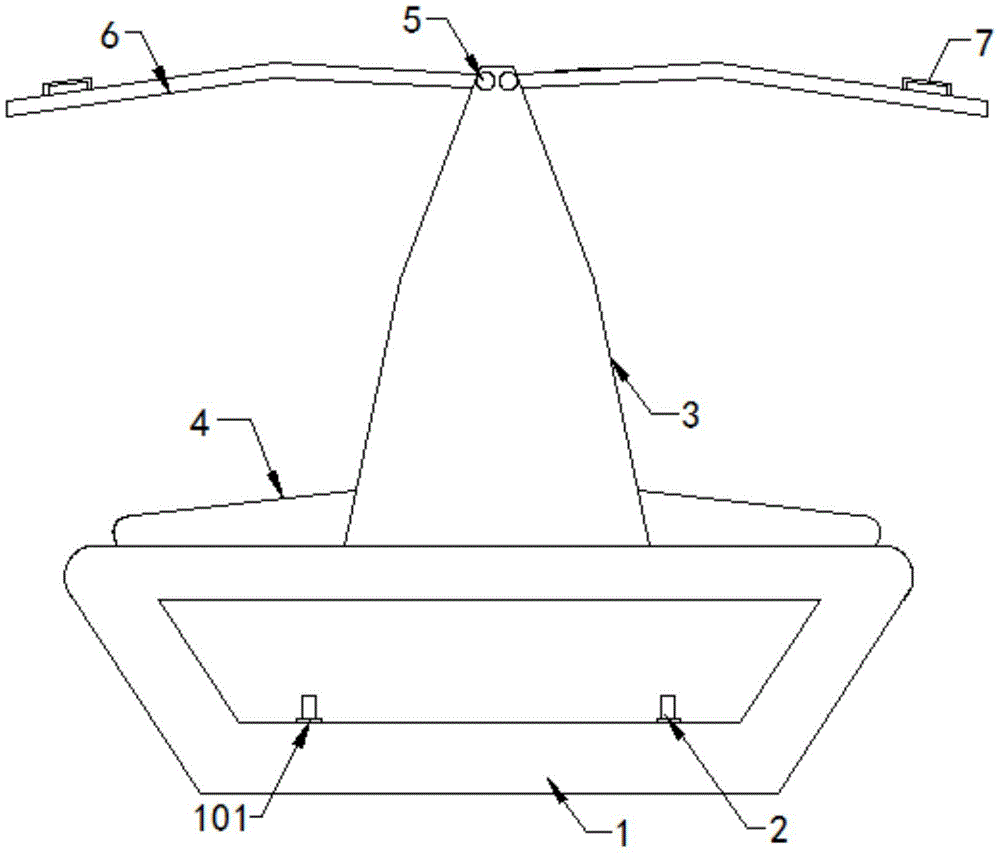

图1为本实用新型的整体结构示意图。

图2为本实用新型的靠背框架和固定板具体连接结构示意图。

图3为本实用新型的底座与底板具体连接结构示意图。

图中：1-底座；2-地脚螺栓；3-固定架；4-扶手；5-转轴；6-靠背框架；7-提手；8-固定板；101-安装孔；102-底板。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。

如图所示1-3；

本实施例提供了一种可翻转避雨的市政公共座椅，包括底座1、地脚螺栓2、固定架3、扶手4、转轴5、靠背框架6、提手7和固定板8，底座1的底端一体化设置有安装孔101，安装孔101中嵌入设置有地脚螺栓2，底座1的内侧上端处一体化设置有底板102，底座1的顶部中间处左右两侧焊接有固定架3，固定架3的侧面下端焊接有扶手4，固定架3的内侧上端固定设置有转轴5，转轴5的外端焊接有靠背框架6，靠背框架6的外侧两端焊接有提手7，靠背框架6的内部固定设置有固定板8。

进一步的，底座1呈倒梯形状设置，且底座1为不锈钢底座1。

进一步的，底座1的顶部左右两端固定架3的中间呈空腔状。

进一步的，转轴5和靠背框架6设置有两组，且靠背框架6嵌入在两端固定架3的中间空腔内，在平常使用时，两组靠背框架6嵌入在两端固定架3的中间空腔内，形成靠背，与底座1之间组合形成正常靠椅，在日常生活中正常使用。

进一步的，靠背框架6通过转轴5与固定架3之间呈活动连接，且转轴5的外端配套设置有轴端齿轮离合器，当下雨需要避雨或遮阳时，通过提手7将靠背框架6拉起，将靠背框架6和固定板8拉动至与固定架3之间垂直，转轴5外端配套设置的轴端齿轮离合器，能够使得靠背框架6和固定板8转动后卡住转轴5，使得靠背框架6和固定板8平行固定在底座1的上方，形成挡雨棚结构，进行挡雨或遮阳，使得使用更加方便，同时将底座1连通，增加了活动的范围。

进一步的，靠背框架6分别位于固定架3的内侧两端，且两组靠背框架6之间呈相对设置，两组呈相对设置的靠背框架6能够向固定架3的左右两边活动展开，形成挡雨棚结构，将公共座椅遮蔽。

进一步的，靠背框架6的长度与固定架3的长度相同，且靠背框架6的侧边呈向下曲折状设置，侧边呈向下曲折的靠背框架6能够在下雨时，将打在固定板8上的雨水倾斜向外导出，使得雨水不易从边沿滴落打湿使用者。

进一步的，靠背框架6与固定板8之间填充有橡胶阻水密封条，且固定板8为塑料防水固定板8，通过靠背框架6与固定板8能够在下雨时，将雨水阻挡。

工作原理：将底座1安装在平行的地面上，通过地脚螺栓2将底座1固定在地面上进行使用，在平常使用时，两组靠背框架6嵌入在两端固定架3的中间空腔内，形成靠背，与底座1之间组合形成正常靠椅，在日常生活中正常使用，当下雨需要避雨或遮阳时，通过提手7将靠背框架6拉起，靠背框架6通过转轴5与固定架3之间呈活动连接，将靠背框架6和固定板8拉动至与固定架3之间垂直，转轴5外端配套设置的轴端齿轮离合器，能够使得靠背框架6和固定板8转动后卡住转轴5，使得靠背框架6和固定板8平行固定在底座1的上方，两组呈相对设置的靠背框架6能够向固定架3的左右两边活动展开，靠背框架6与固定板8之间填充有橡胶阻水密封条，且固定板8为塑料防水固定板8，通过靠背框架6与固定板8能够在下雨时，将雨水阻挡，形成挡雨棚结构，将公共座椅遮蔽，进行挡雨或遮阳，使得使用更加方便，同时将底座1连通，增加了活动的范围。
