技术领域

本实用新型涉及水利工程技术领域，具体为一种水利工程检修用爬梯。

背景技术

水利工程是用于控制和调配自然界的地表水和地下水，达到除害兴利目的而修建的工程，也称为水工程，水是人类生产和生活必不可少的宝贵资源，但其自然存在的状态并不完全符合人类的需要，只有修建水利工程，才能控制水流，防止洪涝灾害，并进行水量的调节和分配，以满足人民生活和生产对水资源的需要。

水利工程在投入使用后需要定期的检修，防止溃坝的危险，检修的时候需要使用爬梯，而目前一般的水利工程检修用爬梯大多结构较为简单，防护性较差，检修人员在检修时需要背负大量的检修工具，由于在爬梯上，不方便拿取使用，存在极大的危险性，无法满足人们现在的使用需求。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种水利工程检修用爬梯，具备防护性好等优点，解决了一般水利工程检修用爬梯防护性较差的问题。

(二)技术方案

为实现上述该水利工程检修用爬梯防护性好的目的，本实用新型提供如下技术方案：一种水利工程检修用爬梯，包括支撑座，所述支撑座的顶部固定连接有第一支撑杆，所述第一支撑杆的正面固定连接有第一把手，所述第一把手的一侧固定连接有第一固定带，所述第一固定带的一端固定连接有第一防护片，所述第一防护片的一侧固定连接有连接块，所述连接块的一侧固定连接有第一连接带，所述第一连接带的一端固定连接有上搭扣，所述第一支撑杆的外壁固定连接有踩踏板，所述踩踏板的一侧固定连接有第二支撑杆，所述第二支撑杆的正面固定连接有第二把手，所述第二把手的顶部固定连接有固定块，所述第二把手的正面活动连接有套筒，所述套筒的外壁固定连接有第二固定带，所述第二固定带的一端固定连接有第二防护片，所述第二防护片的一侧固定连接有第二连接带。

优选的，所述踩踏板的顶部固定连接有防滑垫，且防滑垫的顶部固定连接有凸块，且防滑垫和凸块分别为橡胶防滑垫和橡胶凸块。

优选的，所述第二连接带的一端固定连接有下搭扣，且下搭扣和上搭扣的形状大小均相互匹配，所述第一防护片和第二防护片通过下搭扣和上搭扣卡合连接。

优选的，所述第一连接带和第二连接带的数量均为四个，且每两个第一连接带和每两个第二连接带分别为一组，且两组第一连接带和两组第二连接带分别以第一防护片的中垂线和第二防护片的中垂线为对称轴对称设置。

优选的，所述套筒的数量为两个，且两个套筒以踩踏板的中垂线为对称轴对称设置。

优选的，所述第一防护片和第二防护片的外壁均固定连接有防护垫，且防护垫为海绵防护垫。

优选的，所述第一固定带和第二固定带以踩踏板的中垂线为对称轴对称设置，且第一固定带和第二固定带与第一连接带和第二连接带分别为尼龙固定带和尼龙连接带。

(三)有益效果

与现有技术相比，本实用新型提供了一种水利工程检修用爬梯，具备以下有益效果：

1、该水利工程检修用爬梯，通过支撑座、踩踏板、防滑垫、第一防护片、第二支撑杆、第二把手、第二防护片和第一支撑杆的相互配合使用，达到了水利工程检修用爬梯防护性好的目的，解决了一般水利工程检修用爬梯防护性较差的问题，能够对工作人员进行有效的防护，从而提高了人们的工作效率，进一步的满足了人们的使用需求。

2、该水利工程检修用爬梯，通过设置的第一防护片、第二防护片和防护垫，能够使人们在使用第一防护片和第二防护片进行防护时能够更加舒适，使人们在使用时更加的舒心，使用效果好，值得推广使用。

3、该水利工程检修用爬梯，通过设置的套筒、第一支撑杆和第二支撑杆，能够在人们向上或者向下移动时，第一防护片和第二防护片能够同时进行移动，使用起来简单快捷，进一步的方便了人们的使用。

附图说明

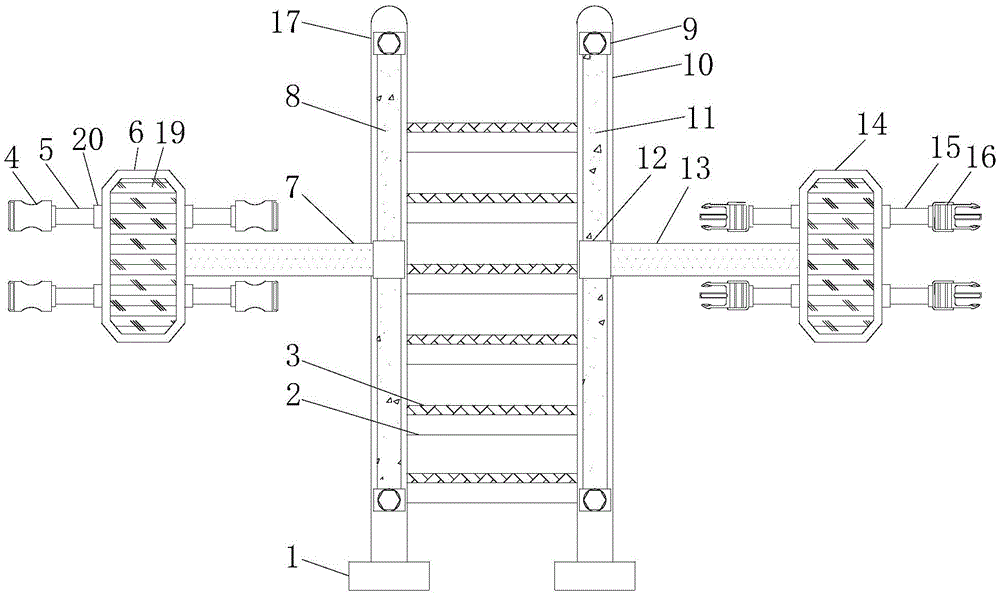

图1为本实用新型结构示意图；

图2为本实用新型侧视图；

图3为本实用新型防护垫结构示意图。

图中：1、支撑座；2、踩踏板；3、防滑垫；4、上搭扣；5、第一连接带；6、第一防护片；7、第一固定带；8、第一把手；9、固定块；10、第二支撑杆；11、第二把手；12、套筒；13、第二固定带；14、第二防护片；15、第二连接带；16、下搭扣；17、第一支撑杆；18、凸块；19、防护垫；20、连接块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种水利工程检修用爬梯，包括支撑座1，支撑座1的顶部固定连接有第一支撑杆17，第一支撑杆17的正面固定连接有第一把手8，第一把手8的一侧固定连接有第一固定带7，第一固定带7的一端固定连接有第一防护片6，第一防护片6的一侧固定连接有连接块20，连接块20的一侧固定连接有第一连接带5，第一连接带5的一端固定连接有上搭扣4，第一支撑杆17的外壁固定连接有踩踏板2，踩踏板2的顶部固定连接有防滑垫3，且防滑垫3的顶部固定连接有凸块18，且防滑垫3和凸块18分别为橡胶防滑垫和橡胶凸块，橡胶是指具有可逆形变的高弹性聚合物材料，在室温下富有弹性，在很小的外力作用下能产生较大形变，除去外力后能恢复原状，通过设置凸块18和防滑垫3能够对工作人员进行防护，避免工作人员意外滑倒，踩踏板2的一侧固定连接有第二支撑杆10，第二支撑杆10的正面固定连接有第二把手11，第二把手11的顶部固定连接有固定块9，第二把手11的正面活动连接有套筒12，套筒12的数量为两个，且两个套筒12以踩踏板2的中垂线为对称轴对称设置，通过设置套筒12，方便人们通过两个套筒12分别带动第一固定带7和第二固定带13在第一把手8和第二把手11上进行滑动，从而能够使第一防护片6和第二防护片14与工作人员进行同步移动，对工作人员进行防护，通过设置的套筒12、第一把手8和第二把手11，能够在人们向上或者向下移动时，第一防护片6和第二防护片14能够同时进行移动，使用起来简单快捷，进一步的方便了人们的使用，套筒12的外壁固定连接有第二固定带13，第二固定带13的一端固定连接有第二防护片14，第一防护片6和第二防护片14的外壁均固定连接有防护垫19，且防护垫19为海绵防护垫，海绵，是一种多孔材料，具有良好的吸水性，通过设置的防护垫19，能够在第一防护片6和第二防护片14固定在工作人员身上时，提高工作人员的舒适度，从而提高工作效率，通过设置的第一防护片6、第二防护片14和防护垫19，能够使人们在使用第一防护片6和第二防护片14进行防护时能够更加舒适，使人们在使用时更加的舒心，使用效果好，值得推广使用，通过支撑座1、踩踏板2、防滑垫3、第一防护片6、第二支撑杆10、第二把手11、第二防护片14和第一支撑杆17的相互配合使用，达到了水利工程检修用爬梯防护性好的目的，解决了一般水利工程检修用爬梯防护性较差的问题，能够对工作人员进行有效的防护，从而提高了人们的工作效率，进一步的满足了人们的使用需求，第二防护片14的一侧固定连接有第二连接带15，第二连接带15的一端固定连接有下搭扣16，且下搭扣16和上搭扣4的形状大小均相互匹配，第一防护片6和第二防护片14通过下搭扣16和上搭扣4卡合连接，通过设置下搭扣16和上搭扣4方便人们将第一防护片6和第二防护片14系在身上，从而方便通过第一防护片6和第二防护片14对工作人员进行防护，第一连接带5和第二连接带15的数量均为四个，且每两个第一连接带5和每两个第二连接带15分别为一组，且两组第一连接带5和两组第二连接带15分别以第一防护片6的中垂线和第二防护片14的中垂线为对称轴对称设置，通过设置第一连接带5和第二连接带15，方便人人将上搭扣4和下搭扣16进行连接，第一固定带7和第二固定带13以踩踏板2的中垂线为对称轴对称设置，且第一固定带7和第二固定带13与第一连接带5和第二连接带15分别为尼龙固定带和尼龙连接带，尼龙是世界上出现的第一种合成纤维，尼龙是聚酰胺纤维锦纶的一种说法，通过将第一固定带7和第二固定带13与第一连接带5和第二连接带15分别设置为尼龙固定带和尼龙连接带，方便将第一防护片6和第二防护片14固定在工作人员的身上，可以根据不同体型的工作人员，对第一固定带7、第二固定带13、第一连接带5和第二连接带15进行拉伸，方便工作人员进行使用。

该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。

在使用时，通过上搭扣4和下搭扣16将第一防护片6和第二防护片14固定在身上，通过第一防护片6和第二防护片14对工作人员进行防护，避免产生因为脚滑而摔落的现象，同时也方便工作人员拿取维修工具，防滑垫3方便人们进行移动，增强脚底与踩踏板2之间的摩擦性，从而完成工作。

综上所述，该水利工程检修用爬梯，达到了水利工程检修用爬梯防护性好的目的，解决了一般水利工程检修用爬梯防护性较差的问题，能够对工作人员进行有效的防护，进一步的满足了人们的使用需求。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
