技术领域

本实用新型涉及园林领域，具体涉及一种方便垃圾清理的园林垃圾桶。

背景技术

中华文化的悠久历史和丰富资源，使我国文化产业孕育着宫苑产生巨大财富的机遇，文化产业吸引投资的领域不断扩大，各地各有关部门坚持以政府为主导，以公共财政为支撑，以基层为重点，大力发展文化事业，通过政府主导，引导多元投入，各地公共文化服务投入方式日趋多样化，其中园林就是其中之一，而使园林保持清洁自然离不开园林垃圾桶。目前市场上的垃圾桶的口部朝上，所以很多垃圾桶都存在垃圾倾倒麻烦的问题，而园林人口流动快，垃圾桶内部的垃圾都较多，增加了垃圾桶的重量，此外，园林垃圾桶中经常会有水果壳、水果核，在夏天温度较高的环境中容易产生馊水，气味较重，而垃圾桶内部的馊水也较难清理，给清洁人员的清理带来麻烦。

实用新型内容

针对以上问题，本实用新型公开了一种方便垃圾清理的园林垃圾桶，该垃圾桶不仅方便了垃圾的取出，还能对桶体内部进行清理，方便了清洁人员的打理。

具体技术方案如下：

一种方便垃圾清理的园林垃圾桶，包括主体、回型固定框、回型水管、支管、喷头、第一连接管、电磁阀、第二连接管、载物板、上盖、电磁阀开关、金属滑槽门、磁铁、挡板和插销，所述主体的底部设置有废水出口，所述废水出口通过水管与外部污水管相连通，所述主体的顶端内侧设置有回型固定框，所述回型固定框的顶部设置有上盖，所述回型固定框的内部设置有回型水管，所述回型水管的底部均匀设置有支管，所述支管贯穿所述回型固定框的底部，所述支管的底部均设置有喷头，所述主体的右侧设置有第一连接管，所述第一连接管的一端分别贯穿所述主体与回型固定框的右侧壁并与所述回型水管相连通，所述第一连接管的另一端连接有电磁阀，所述电磁阀固定于所述主体的右侧壁上，所述电磁阀的底部连接有第二连接管，所述第二连接管与外侧水源相连，所述主体的内部设置有载物板，所述载物板上均匀设置有通孔，所述主体的左侧壁上设置有电磁阀开关，所述电磁阀开关、电磁阀与外部电源电性连接，所述主体的前侧壁上设置有开口，所述开口的顶部设置有磁铁，所述磁铁的后侧设置有挡板，所述挡板固定于所述开口的顶部，所述开口的底部设置有凹槽，所述开口的左右两侧均设置有滑槽，两个所述滑槽之间设置有金属滑槽门，所述金属滑槽门与滑槽相配合，所述金属滑槽门的下端插入所述凹槽中，所述主体的前侧壁底端设置有插销，所述插销分别贯穿所述金属滑槽门与所述凹槽的前侧壁优选的，所述连通管与固定框固定连接。

优选的，所述回型固定框焊接于所述主体的内壁上。

优选的，所述主体的底部为漏斗状。

优选的，所述插销分别与所述金属滑槽门与主体为间隙配合。

优选的，所述金属滑槽门与所述凹槽为过渡配合。

有益效果：

本实用新型实用方便、快捷，该种垃圾桶不仅方便了清洁人员对垃圾的处理，还能对桶体的内部进行清洗，减轻了垃圾桶的臭味，适用性较强。当垃圾桶内部的垃圾倒满时，拉出插销然后将滑槽门往上拉，滑槽门沿滑槽向上，当滑槽门的上部与磁铁相接触后滑槽门被磁铁吸住从而进行固定，清洁人员可以将垃圾从开口处将垃圾取出，该种设置方便了垃圾的清理，减轻了清洁人员的工作负担，然后将滑槽门往下拉，滑槽门的底部插入到凹槽中，然后插入插销进行固定，将主体内部的垃圾清理完后，按下电磁阀开关，电磁阀开关控制电磁阀打开，水从第二连接管进入并通过第一连接管、回型水管和支管并从喷头喷出对喷头的内部进行清洗，有效减小了垃圾桶的气味，清洗后的污水通过载物板上的通孔落到主体的底部，主体底部漏斗状的设置方便了污水的导出，污水从废水出口流出，并流入到下水道中，载物板上通孔的设置同时也能将垃圾中的馊水进行导出，减轻了垃圾桶的臭味。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

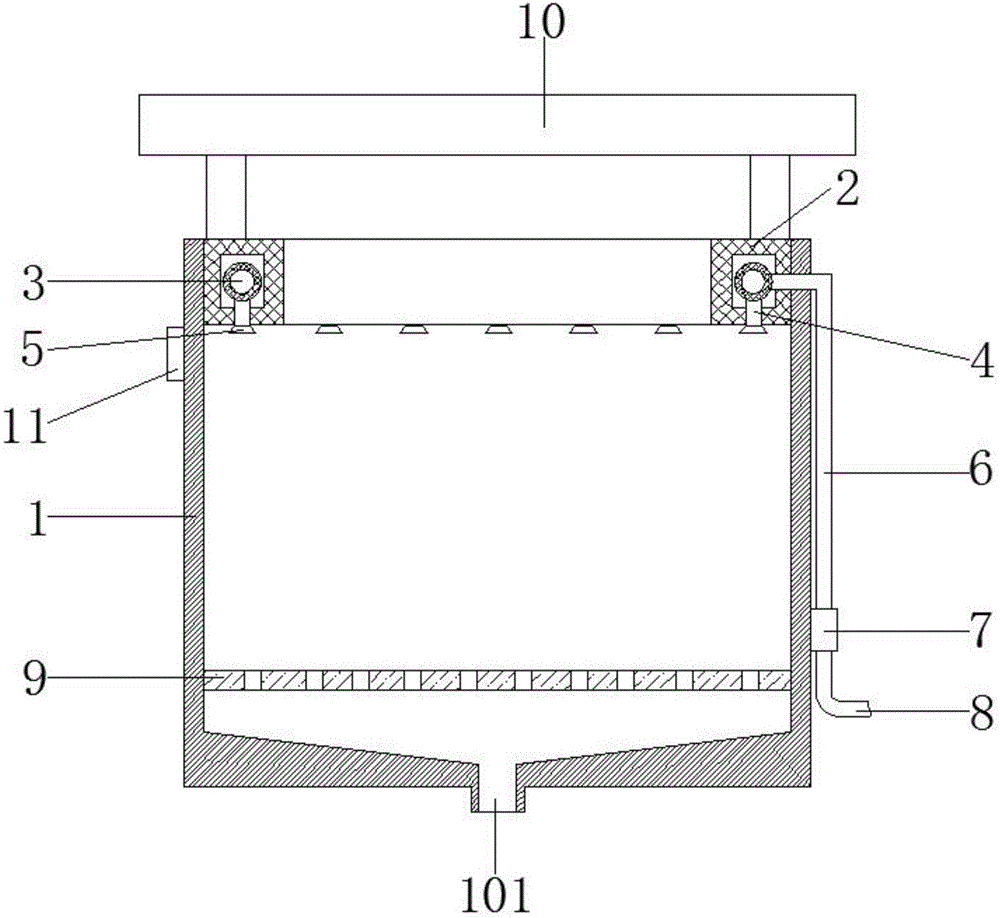

图1：本实用新型的结构示意图；

图2：本实用新型的侧视图；

图3：本实用新型的俯视图；

图4：本实用新型a部位的放大图。

附图标记如下：1、主体，2、回型固定框，3、回型水管，4、支管，5、喷头，6、第一连接管，7、电磁阀，8、第二连接管，9、载物板，10、上盖，11、电磁阀开关，12、金属滑槽门，13、磁铁，14、挡板，15、插销，101、废水出口，102、开口，103、滑槽，104、凹槽。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

结合图2、3、4，参看图1：一种方便垃圾清理的园林垃圾桶，包括主体1、回型固定框2、回型水管3、支管4、喷头5、第一连接管6、电磁阀7、第二连接管8、载物板9、上盖10、电磁阀开关11、金属滑槽门12、磁铁13、挡板14和插销15，主体1的底部设置有废水出口101，废水出口101通过水管与外部污水管相连通，主体1的顶端内侧设置有回型固定框2，回型固定框2的顶部设置有上盖10，回型固定框2的内部设置有回型水管3，回型水管3的底部均匀设置有支管4，支管4贯穿回型固定框2的底部，支管4的底部均设置有喷头5，主体1的右侧设置有第一连接管6，第一连接管6的一端分别贯穿主体1与回型固定框2的右侧壁并与回型水管3相连通，第一连接管6的另一端连接有电磁阀7，电磁阀7固定于主体1的右侧壁上，电磁阀7的底部连接有第二连接管8，第二连接管8与外侧水源相连，主体1的内部设置有载物板9，载物板9上均匀设置有通孔，主体1的左侧壁上设置有电磁阀开关11，电磁阀开关11、电磁阀7与外部电源电性连接，主体1的前侧壁上设置有开口102，开口102的顶部设置有磁铁13，磁铁13的后侧设置有挡板14，挡板14固定于开口102的顶部，开口102的底部设置有凹槽104，开口102的左右两侧均设置有滑槽103，两个滑槽103之间设置有金属滑槽门12，金属滑槽门12与滑槽103相配合，金属滑槽门12的下端插入凹槽104中，主体1的前侧壁底端设置有插销15，插销15分别贯穿金属滑槽门12与凹槽104的前侧壁。

具体的，回型固定框2焊接于主体1的内壁上，主体1的底部为漏斗状，插销15分别与金属滑槽门12与主体1为间隙配合，金属滑槽门12与凹槽104为过渡配合。

当垃圾桶内部的垃圾倒满时，拉出插销15然后将滑槽门12往上拉，滑槽门12沿滑槽103向上，当滑槽门12的上部与磁铁13相接触后滑槽门12被磁铁13吸住从而进行固定，清洁人员可以将垃圾从开口处将垃圾取出，该种设置方便了垃圾的清理，减轻了清洁人员的工作负担，然后将滑槽门12往下拉，滑槽门12的底部插入到凹槽104中，然后插入插销15进行固定，将主体1内部的垃圾清理完后，按下电磁阀开关11，电磁阀开关11控制电磁阀7打开，水从第二连接管8进入并通过第一连接管6、回型水管3和支管4并从喷头5喷出对喷头1的内部进行清洗，有效减小了垃圾桶的气味，清洗后的污水通过载物板9上的通孔落到主体1的底部，主体1底部漏斗状的设置方便了污水的导出，污水从废水出口101流出，并流入到下水道中，载物板9上通孔的设置同时也能将垃圾中的馊水进行导出，减轻了垃圾桶的臭味。

本实用新型实用方便、快捷，该种垃圾桶不仅方便了清洁人员对垃圾的处理，还能对桶体的内部进行清洗，减轻了垃圾桶的臭味，适用性较强。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
