技术领域

本实用新型涉及园林护理设备技术领域，具体为一种市政园林杀虫剂雾化喷洒装置。

背景技术

市政园林是在传统园林和现代园林的基础上，然后紧密结合城市发展，适应城市需要的一种新型园林，随着人们环保意识的不断提高，市政园林的数量也在不断增加，而市政园林内种植着大量的绿植，为了防止植物受到害虫的侵蚀，往往需要定期给植物喷洒农药。

本实用新型的申请人发现，现有的打药机在使用的时候，随着工人的走动，打药机中的液体会不断晃动，这样会让工人很不舒服，长时间使用之后会让人消耗大量的精力。

实用新型内容

本实用新型的目的在于提供一种市政园林杀虫剂雾化喷洒装置，旨在改善现有的打药机在使用的时候，随着工人的走动，打药机中的液体会不断晃动，这样会让工人很不舒服，长时间使用之后会让人消耗大量的精力的问题。

本实用新型是这样实现的：

一种市政园林杀虫剂雾化喷洒装置，包括药桶，药桶的内部设置有平衡件，平衡件和药桶活动连接，平衡件包括限位杆、把手和漂浮板，限位杆的顶端固定连接有把手，限位杆的底端设置有漂浮板，漂浮板和限位杆固定连接，且漂浮板上贯穿开设有透水孔，透水孔等间距分布，药桶的顶端设置有密封盖，密封盖和药桶通过卡接的方式固定连接。

进一步的，药桶的侧面对称设置有背带，背带和药桶固定连接，通过在药桶的侧面对称设置有背带，是为了便于让本实用新型背在身上，这样更加便于进行农药喷洒操作。

进一步的，药桶的侧面对称设置有背部垫条，背部垫条和药桶通过胶粘方式固定连接，通过在药桶的侧面对称设置有背部垫条，是为了在长时间背动本实用新型进行农药喷洒操作的时候，可以让背部的透气性能更好，这样可以防止在长时间使用本实用新型的时候，工人的背部更加舒适。

进一步的，药桶的侧面固定连接有腰部护垫，腰部护垫位于背带的下端，通过在药桶的侧面固定连接有腰部护垫，是为了对使用本实用新型的腰部进行保护，进而可以让使用者在背着本实用新型进行农药喷洒的时候，使用者的腰部更加舒适。

进一步的，药桶的侧面固定连接有开关，且药桶的侧面还固定连接有调压旋钮，药桶的侧面固定连接有电池仓，通过在药桶的侧面固定连接有开关，是为了便于控制本实用新型进行农药喷洒操作，通过在药桶的侧面还固定连接有调压旋钮，是为了便于调节压力大小，从而达到不同的喷洒效果，通过在药桶的侧面固定连接有电池仓，是为了便于放置电池，同时也让药桶的配重更加合理。

进一步的，药桶的侧面固定连接有排药管，密封盖的下端面固定连接有，且密封盖上贯穿开设有限位孔，密封盖的上端面固定连接有加药通道，通过设置密封盖是为了对药桶的顶部进行密封，通过在密封盖的上端面固定连接有加药通道，是为了便于添加农药和水，通过在密封盖上贯穿开设有限位孔，是为了对限位杆进行限位。

与现有技术相比，本实用新型的有益效果是：本实用新型具有结构合理、使用方便的特点，通过设置的平衡件可以有效的防止在进行喷洒农药的时候液体会随着工人的走动，从而出现不断晃动的情况。

（1）、本实用新型通过在药桶的侧面对称设置有背部垫条，是为了在长时间背动本实用新型进行农药喷洒操作的时候，可以让背部的透气性能更好，这样可以防止在长时间使用本实用新型的时候，工人的背部更加舒适。

（2）、本实用新型通过在药桶的侧面固定连接有腰部护垫，是为了对使用本实用新型的腰部进行保护，进而可以让使用者在背着本实用新型进行农药喷洒的时候，使用者的腰部更加舒适。

（3）、本实用新型通过在药桶的侧面固定连接有开关，是为了便于控制本实用新型进行农药喷洒操作，通过在药桶的侧面还固定连接有调压旋钮，是为了便于调节压力大小，从而达到不同的喷洒效果，通过在药桶的侧面固定连接有电池仓，是为了便于放置电池，同时也让药桶的配重更加合理。

附图说明

为了更清楚地说明本实用新型实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

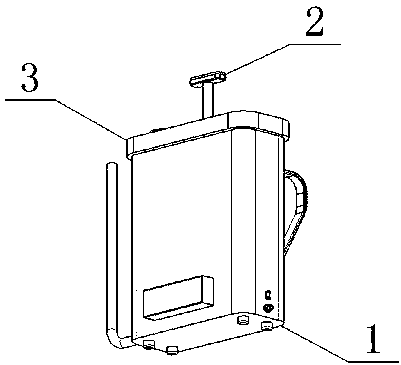

图1是本实用新型一种市政园林杀虫剂雾化喷洒装置的结构示意图一；

图2是本实用新型一种市政园林杀虫剂雾化喷洒装置的结构示意图二；

图3是本实用新型一种市政园林杀虫剂雾化喷洒装置的拆分结构示意图；

图4是本实用新型一种市政园林杀虫剂雾化喷洒装置的药桶的结构示意图一；

图5是本实用新型一种市政园林杀虫剂雾化喷洒装置的药桶的结构示意图二；

图6是本实用新型一种市政园林杀虫剂雾化喷洒装置的平衡件的结构示意图；

图7是本实用新型一种市政园林杀虫剂雾化喷洒装置的密封盖的结构示意图。

图中：1、药桶；11、背带；12、背部垫条；13、腰部护垫；14、排药管；15、开关；16、调压旋钮；17、电池仓；2、平衡件；21、限位杆；22、把手；23、漂浮板；231、透水孔；3、密封盖；31、加药通道；32、限位孔。

具体实施方式

为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。因此，以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。

请参阅图1、图2、图3、图4、图5、图6和图7，一种市政园林杀虫剂雾化喷洒装置，包括药桶1，药桶1的侧面对称设置有背带11，背带11和药桶1固定连接，通过在药桶1的侧面对称设置有背带11，是为了便于让本实用新型背在身上，这样更加便于进行农药喷洒操作；药桶1的侧面对称设置有背部垫条12，背部垫条12和药桶1通过胶粘方式固定连接，通过在药桶1的侧面对称设置有背部垫条12，是为了在长时间背动本实用新型进行农药喷洒操作的时候，可以让背部的透气性能更好，这样可以防止在长时间使用本实用新型的时候，工人的背部更加舒适；药桶1的侧面固定连接有腰部护垫13，腰部护垫13位于背带11的下端，通过在药桶1的侧面固定连接有腰部护垫13，是为了对使用本实用新型的腰部进行保护，进而可以让使用者在背着本实用新型进行农药喷洒的时候，使用者的腰部更加舒适；

药桶1的内部设置有平衡件2，平衡件2和药桶1活动连接，平衡件2包括限位杆21、把手22和漂浮板23，限位杆21的顶端固定连接有把手22，限位杆21的底端设置有漂浮板23，漂浮板23和限位杆21固定连接，且漂浮板23上贯穿开设有透水孔231，透水孔231等间距分布，药桶1的顶端设置有密封盖3，密封盖3和药桶1通过卡接的方式固定连接，药桶1的侧面固定连接有排药管14，密封盖3的下端面固定连接有33，且密封盖3上贯穿开设有限位孔32，密封盖3的上端面固定连接有加药通道31，通过设置密封盖3是为了对药桶1的顶部进行密封，通过在密封盖3的上端面固定连接有加药通道31，是为了便于添加农药和水，通过在密封盖3上贯穿开设有限位孔32，是为了对限位杆21进行限位；药桶1的侧面固定连接有开关15，且药桶1的侧面还固定连接有调压旋钮16，药桶1的侧面固定连接有电池仓17，通过在药桶1的侧面固定连接有开关15，是为了便于控制本实用新型进行农药喷洒操作，通过在药桶1的侧面还固定连接有调压旋钮16，是为了便于调节压力大小，从而达到不同的喷洒效果，通过在药桶1的侧面固定连接有电池仓17，是为了便于放置电池，同时也让药桶1的配重更加合理。

本实用新型的使用方法：当需要使用本实用新型对市政园林内的植物进行喷洒农药的时候，首先需要将农药和水通过加药通道31中加入，然后用手握住把手22上下拉动平衡件2将农药充分混合，然后开启开关15，并且根据实际喷洒需要去转动调压旋钮16这样就可以进行喷药操作了，当药桶1中的液面高度下降时，平衡件3也会随着下降，这样可以降低液体的晃动程度。

以上所述仅为本实用新型的优选实施方式而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
