技术领域

本实用新型涉及市政建设领域，尤其涉及一种含油市政污水撇油去渣装置。

背景技术

污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理工程中，对于杂质的过滤是一道重要的工序，一般在将污水输入污水处理箱后就需要对杂质进行过滤清除，有的污水中含有较多废油，如果不对其进行分离去除，会影响污水处理的下道工序。

目前在市政污水处理中，污水过滤时通过过滤网过滤，但是会有大量的污水中的杂质残附在滤网上，对于污水的处理效率下降，在对含油性的污水处理时，无法很好的把控水中的油性物质是否排除干净，影响污水净化后的排放。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种含油市政污水撇油去渣装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种含油市政污水撇油去渣装置，包括净水箱以及固定连接在净水箱侧壁的油箱，所述油箱侧壁连接有出油管，所述净水箱上端侧壁连接有进水管，所述净水箱下端侧壁连接有出水管，所述净水箱上端开设有框口，所述框口内安装有密封塞，所述密封塞上固定连接有电机，所述净水箱内壁密封连接有横板，所述横板上开设有通孔，所述通孔侧壁连通有进油管，所述进油管远离通孔的一端与油箱上端连通，所述净水箱内安装有对污水进行过滤的过滤装置，所述电机输出端连接有清理过滤装置内污水杂质的清理装置，所述净水箱内安装有驱动污水中的油进入油箱中的驱动装置。

优选地，所述过滤装置包括固定连接在净水箱内顶部的过滤筒，所述过滤筒侧壁均布开设有多个出水孔，多个所述出水孔侧壁固定连接有滤网，所述进水管一端与过滤筒侧壁连通。

优选地，所述清理装置包括电机输出端固定连接的横柱，所述横柱位于过滤筒内，所述横柱上均布连接有多个横杆，所述多个横杆远离横柱的一端固定连接有弧形刮板。

优选地，所述驱动装置包括滑动连接在净水箱内壁的第一活塞以及滑动连接在油箱内壁的第二活塞，所述第一活塞与第二活塞通过U型连接柱固定连接，所述第一活塞下端通过第一弹簧与净水箱内底部弹性连接，所述第二活塞下端通过第二弹簧与油箱内底部弹性连接。

优选地，所述密封塞侧壁贴合有橡胶垫，所述出油管、进油管和出水管上均安装有阀门。

优选地，所述横板由透明材料制成，所述净水箱上开设有观察窗，所述观察窗内安装有钢化玻璃。

本实用新型具有以下有益效果：

1、通过在密封塞上安装电机，电机的输出轴固定连接的横柱通过横杆连接弧形刮板，可以在过滤时对过滤筒中的杂质进行搅拌，避免其附着在过滤网上，当过滤筒中杂质堆积较多时，可以取出密封塞，从而清理过滤筒中的杂质；

2、通过利用油的密度比水小的特点，当净水箱内存留大量的水时，第一活塞会向下移动，从而通过U型连接柱带动第二活塞向下移动，使得油箱内存在负压，当净水箱内的油到达横板上的通孔时，打开进油管上的阀门，将油吸进油箱内。

附图说明

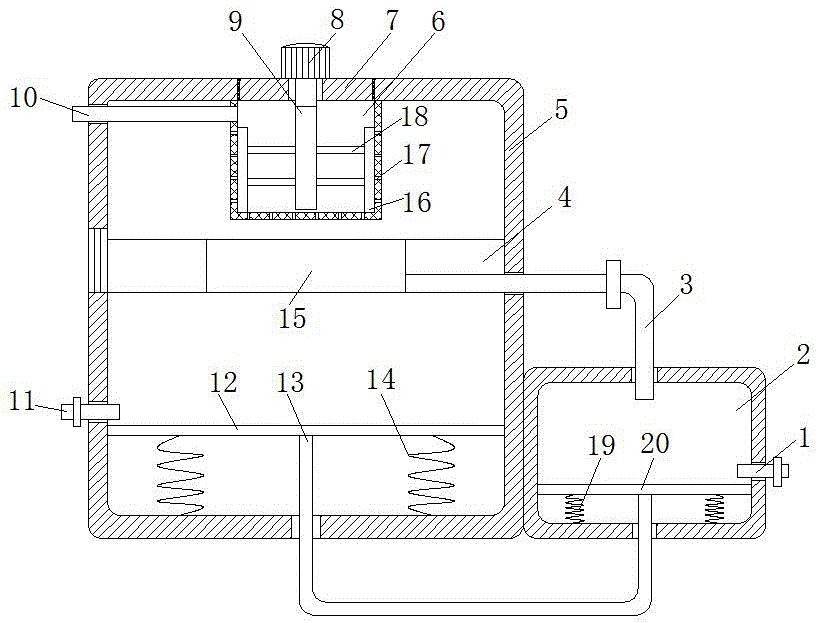

图1为本实用新型提出的一种含油市政污水撇油去渣装置的结构示意图；

图2为本实用新型提出的一种含油市政污水撇油去渣装置中过滤装置的俯视图。

图中：1出油管、2油箱、3进油管、4横板、5净水箱、6过滤筒、7密封塞、8电机、9横柱、10进水管、11出水管、12第一活塞、13U型连接柱、14第一弹簧、15通孔、16弧形刮板、17出水孔、18横杆、19第二弹簧、20第二活塞。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图1-2，一种含油市政污水撇油去渣装置，包括净水箱5以及固定连接在净水箱5侧壁的油箱2，油箱2侧壁连接有出油管1，净水箱5上端侧壁连接有进水管10，净水箱5下端侧壁连接有出水管11，净水箱5上端开设有框口，框口内安装有密封塞7，密封塞7上固定连接有电机8，净水箱5内壁密封连接有横板4，横板4由透明材料制成，净水箱5上开设有观察窗，观察窗内安装有钢化玻璃，横板4上开设有通孔15，通孔15侧壁连通有进油管3，进油管3远离通孔15的一端与油箱2上端连通，净水箱5内安装有对污水进行过滤的过滤装置，过滤装置包括固定连接在净水箱5内顶部的过滤筒6，过滤筒6侧壁均布开设有多个出水孔17，多个出水孔17侧壁固定连接有滤网，进水管10一端与过滤筒6侧壁连通。

电机8输出端连接有清理过滤装置内污水杂质的清理装置，清理装置包括电机8输出端固定连接的横柱9，横柱9位于过滤筒6内，横柱9上均布连接有多个横杆18，多个横杆18远离横柱9的一端固定连接有弧形刮板16。

净水箱5内安装有驱动污水中的油进入油箱2中的驱动装置，驱动装置包括滑动连接在净水箱5内壁的第一活塞12以及滑动连接在油箱2内壁的第二活塞20，第一活塞12与第二活塞20通过U型连接柱13固定连接，第一活塞12下端通过第一弹簧14与净水箱5内底部弹性连接，第二活塞20下端通过第二弹簧19与油箱2内底部弹性连接。

本实用新型中，当污水从进水管10进入过滤筒6时，启动电机8，电机8输出轴固定连接的横柱9通过横杆18固定连接弧形刮板16，电机8的转动带动弧形刮板16在过滤筒6内转动，使在对污水进行过滤时对污水进行搅拌，避免杂质附着在过滤网上，加快过滤速度，当过滤筒6内杂质较多时，取下密封塞7，对过滤筒6内的杂质进行清理；

当过滤后的污水进入净水箱5中后，在水的重力作用下使得第一活塞12向下移动，由于第一活塞12通过U型连接柱13与第二活塞20连接，第一活塞12下移带动第二活塞20下移，从而使油箱2内存在负压，当净水箱5内的污水达到通孔15内时，由于油的密度小于水，从而使得油浮在水面上，打开进油管3上的阀门，使得油进入油箱2内，当水面下降时，关闭阀门，避免将污水吸入油箱2内。
