技术领域

本实用新型涉及清洗装置技术领域，尤其涉及一种道路桥梁护栏高效清洗装置。

背景技术

伴随着社会的快速发展，人们对生活的品质要求越来越高导致城市人口和车辆越来越多，人和车的交通越来越重要，为了保证人们的道路安全，几乎所有的拥挤道路都设置有防护栏，然而防护栏经过长年的风吹日晒，导致防护栏非常的脏，影响市容，这就需要清洗人员使用清洗装置对防护栏进行清洗。

现有护栏清理装置均是沿护栏方向进行直线清理，清理方式简单，且清理效果较差，同时现有的装置均是借助向外延伸支架与牵引车固定安装，装置启动时支架前端均会产生大量的振动，不利于装置稳定的清洗，为此我们提出一种道路桥梁护栏高效清洗装置。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的问题，因此提出的一种道路桥梁护栏高效清洗装置。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种道路桥梁护栏高效清洗装置，包括底板和清理隔板，所述底板的左侧壁边缘处焊接有支架，所述底板的外侧壁中部固定安装有固定板，所述固定板的上表面安装有水箱，所述水箱的内部底面安装有高压水泵，所述高压水泵的出水接口连接有导水管，所述底板的左侧壁上下两侧安装有两个第一电机，所述第一电机的主轴贯穿所述底板，所述第一电机的主轴右端焊接有曲轴，所述底板的右侧壁下方焊接有固定杆，所述固定杆的外侧壁套设有套筒，所述套筒的外侧壁焊接有固定柱，所述固定柱的底面安装有连杆，所述连杆贯穿所述固定柱的底面，所述连杆远离所述固定柱的一端安装有移动轮，所述固定柱内部开设的容腔内部安装有弹簧，所述固定杆的右端安装有压板，所述压板的右侧壁安装有锁紧旋钮，所述锁紧旋钮的左侧壁焊接有螺杆，所述螺杆贯穿所述压板、所述固定杆和所述底板，所述清理隔板的右侧壁上方焊接有上隔板，所述上隔板的上表面安装有第二电机，所述第二电机主轴贯穿所述上隔板，所述上隔板的下方安装有清理刷辊，所述清理刷辊的主轴与所述第二电机的主轴焊接固定，所述清理隔板的内部开设有水槽，所述水槽内侧壁右侧开设有密集的通孔，且通孔的开口处安装有喷头，所述第一电机、所述高压水泵和所述第二电机均与外部电源电性连接。

优选的，所述套筒、所述螺杆、所述弹簧、所述连杆、所述移动轮、所述固定柱、所述压板、所述锁紧旋钮和所述固定杆共同组成移动支撑装置，所述移动支撑装置共设置有两个，且两个移动支撑装置对应安装在所述底板右侧壁下方的前后两侧。

优选的，所述底板与所述清理隔板通过两个所述曲轴固定连接，且两个所述曲轴的两端分别安装在所述底板与所述清理隔板的垂直中线位置处。

优选的，所述第二电机和所述清理刷辊均设置有两个，且两个所述第二电机对应安装在所述上隔板上表面的前后两侧，两个所述清理刷辊对应安装在两个所述上隔板的主轴下方。

优选的，所述导水管采用硅胶材料制成的软管，且所述导水管的长度远大于所述底板与所述清理隔板的最大间距。

本实用新型提出的一种道路桥梁护栏高效清洗装置，有益效果在于：

本实用新型在底板与清理隔板之间安装有两个曲轴，两个曲轴的两端分别安装在底板与清理隔板的垂直中线位置处，借助曲轴带动清理隔板呈圆弧形往复运动，从而带动清理刷辊呈圆弧状来回晃动，使得清理时可以对护栏进行来回的重复清理，从而增加清理的效果。

本实用新型在底板的右侧壁下方安装有两个移动支撑装置，移动支撑装置是由套筒、螺杆、弹簧、连杆、移动轮、固定柱、压板、锁紧旋钮和固定杆共同组成，借助两个移动支撑装置对清洗装置形成支撑，同时借助固定柱内部安装的弹簧的缓冲作用，从而减少装置运动时产生振动，便于装置稳定的进行清洗。

附图说明

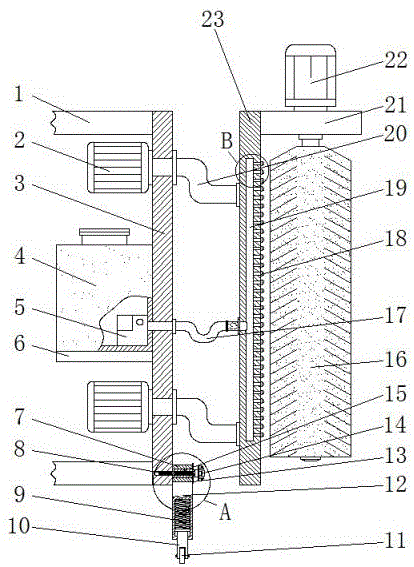

图1为本实用新型提出的一种道路桥梁护栏高效清洗装置的主视结构示意图；

图2为本实用新型提出的一种道路桥梁护栏高效清洗装置中的A部放大结构示意图；

图3为本实用新型提出的一种道路桥梁护栏高效清洗装置中的B部放大结构示意图。

图中：支架1、第一电机2、底板3、水箱4、高压水泵5、固定板6、套筒7、螺杆8、弹簧9、连杆10、移动轮11、固定柱12、压板13、锁紧旋钮14、固定杆15、清理刷辊16、导水管17、喷头18、水槽19、曲轴20、上隔板21、第二电机22、清理隔板23。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种道路桥梁护栏高效清洗装置，包括底板3和清理隔板23，底板3与清理隔板23通过两个曲轴20固定连接，且两个曲轴20的两端分别安装在底板3与清理隔板23的垂直中线位置处，借助曲轴20带动清理隔板23呈圆弧形往复运动，从而带动清理刷辊16呈圆弧状来回晃动，使得清理时可以对护栏进行来回的重复清理，从而增加清理的效果。

底板3的左侧壁边缘处焊接有支架1，底板3的外侧壁中部固定安装有固定板6，固定板6的上表面安装有水箱4，水箱4的内部底面安装有高压水泵5，高压水泵5的出水接口连接有导水管17，导水管17采用硅胶材料制成的软管，且导水管17的长度远大于底板3与清理隔板23的最大间距，借助导水管17将水箱4内部的水导入水槽19内部，同时借助导水管17自身的柔软性，便于底板3与清理隔板23相对运动时，持续对水槽19内部注水。

底板3的左侧壁上下两侧安装有两个第一电机2，第一电机2的主轴贯穿底板3，第一电机2的主轴右端焊接有曲轴20，底板3的右侧壁下方焊接有固定杆15，固定杆15的外侧壁套设有套筒7，套筒7、螺杆8、弹簧9、连杆10、移动轮11、固定柱12、压板13、锁紧旋钮14和固定杆15共同组成移动支撑装置，移动支撑装置共设置有两个，且两个移动支撑装置对应安装在底板3右侧壁下方的前后两侧，借助两个移动支撑装置对清洗装置形成支撑，同时借助固定柱12内部安装的弹簧9的缓冲作用，从而减少装置运动时产生振动，从而便于装置稳定的进行清洗。

套筒7的外侧壁焊接有固定柱12，固定柱12的底面安装有连杆10，连杆10贯穿固定柱12的底面，连杆10远离固定柱12的一端安装有移动轮11，固定柱12内部开设的容腔内部安装有弹簧9，固定杆15的右端安装有压板13，压板13的右侧壁安装有锁紧旋钮14，锁紧旋钮14的左侧壁焊接有螺杆8，螺杆8贯穿压板13、固定杆15和底板3，清理隔板23的右侧壁上方焊接有上隔板21，上隔板21的上表面安装有第二电机22，第二电机22和清理刷辊16均设置有两个，且两个第二电机22对应安装在上隔板21上表面的前后两侧，两个清理刷辊16对应安装在两个上隔板21的主轴下方，借助两个清理刷辊16对护栏进行清理。

第二电机22主轴贯穿上隔板21，上隔板21的下方安装有清理刷辊16，清理刷辊16的主轴与第二电机22的主轴焊接固定，清理隔板23的内部开设有水槽19，水槽19内侧壁右侧开设有密集的通孔，且通孔的开口处安装有喷头18，第一电机2、高压水泵5和第二电机22均与外部电源电性连接。

工作原理：使用时，借助套筒7将固定柱12转至竖直状态，然后转动锁紧旋钮14带动螺杆8转动，从而推动压板13紧贴套筒7的右端面，将套筒7锁紧固定，借助固定柱12内部安装的弹簧9形成缓冲结构，从而减少装置运转时的转动，增加装置稳定性，之后借助支架1将清洗装置与牵引车固定连接，并将第一电机2、高压水泵5和第二电机22与车载电源连接，启动第二电机22带动清理刷辊16转动，启动高压水泵5，借助导水管17将水箱4中的清水注入水槽19内部，并借助内侧壁右侧开设的通孔和喷头18喷洒而出，之后启动第一电机2，借助第一电机2带动曲轴20旋转，从而带动清理隔板23呈圆弧形往复运动，使得清理刷辊16同步呈圆弧状来回晃动，便于清理时可以对护栏的一处进行来回的重复清理，从而增加清理的效果，之后通过牵引车带动清洗装置沿着护栏移动，直至清理完毕。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
