技术领域

本实用新型涉及园林灯领域，更具体地说，涉及一种具有双重清洁方式的园林灯。

背景技术

园林是指在一定的地域运用工程技术和艺术手段，通过改造地形（或进一步筑山、叠石、理水）、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域。在中国汉族建筑中独树一帜，有重大成就的是古典园林建筑。同时西方国家在建造园林中也取得了重大成就。

对于园林内某些灯杆较长的灯来说，园林工人清洁时需要借助梯子等外界工具，存在梯子放置不稳摔下来的风险，且每次清洁前都需要寻找合适的工具，比较麻烦。

实用新型内容

1．要解决的技术问题

针对现有技术中存在的问题，本实用新型的目的在于提供一种具有双重清洁方式的园林灯，它通过风力与电力配合，有效实现对照明灯的清洁，提高园林工人的人身安全。

2．技术方案

为解决上述问题，本实用新型采用如下的技术方案。

一种具有双重清洁方式的园林灯，包括长灯杆，所述长灯杆的上端安装有照明灯，所述长灯杆的内部开凿有空腔，所述空腔内安装有电动机，所述电动机的输出轴外端固定连接有两对旋转杆，所述旋转杆远离输出轴的一端固定连接有磁铁块，所述长灯杆的外端固定连接有定位环，所述定位环远离长灯杆的一端开凿有环形活动槽，所述照明灯的外侧设有一对交叉连接的外护杆，所述外护杆的两端均固定连接有连杆，所述连杆靠近长灯杆的一端固定连接有活动球，且活动球活动连接在环形活动槽内，所述外护杆的外端固定连接有一对遮风板，且一对遮风板分别位于长灯杆的两侧，其中一个所述外护杆的内端连接有刷毛，且刷毛与照明灯的外端相接触，通过风力与电力配合，有效实现对照明灯的清洁，提高园林工人的人身安全。

进一步的，所述刷毛的左端超出照明灯的中心点所在的竖直线，便于对照明灯顶部的全面清洁，使照明灯顶部不易残留灰尘。

进一步的，所述旋转杆的外端均匀涂抹有石墨润滑剂，便于旋转杆在空腔内的灵活转动。

进一步的，所述外护杆远离照明灯的一端粘接有驱鸟彩带，使鸟类不易在照明灯上停留，从而使照明灯上不易沾染鸟屎难清洁。

进一步的，所述活动球包括中心铁球以及包裹在中心铁球外端的不锈钢层，中心铁球与磁铁块配合作用，不锈钢层使中心铁球不易锈蚀，所述不锈钢层的外端设有抛光层，降低活动球与环形活动槽之间的摩擦。

进一步的，所述外护杆的侧端固定连接有与遮风板相对应的两对衔接块，所述衔接块和遮风板上开凿有相互匹配的两对螺纹孔，所述螺纹孔内连接有螺钉，方便对遮风板的拆卸安装。

3．有益效果

相比于现有技术，本实用新型的优点在于：

（1）本方案通过风力与电力配合，有效实现对照明灯的清洁，提高园林工人的人身安全。

（2）刷毛的左端超出照明灯的中心点所在的竖直线，便于对照明灯顶部的全面清洁，使照明灯顶部不易残留灰尘。

（3）旋转杆的外端均匀涂抹有石墨润滑剂，便于旋转杆在空腔内的灵活转动。

（4）外护杆远离照明灯的一端粘接有驱鸟彩带，使鸟类不易在照明灯上停留，从而使照明灯上不易沾染鸟屎难清洁。

（5）活动球包括中心铁球以及包裹在中心铁球外端的不锈钢层，中心铁球与磁铁块配合作用，不锈钢层使中心铁球不易锈蚀，不锈钢层的外端设有抛光层，降低活动球与环形活动槽之间的摩擦。

（6）外护杆的侧端固定连接有与遮风板相对应的两对衔接块，衔接块和遮风板上开凿有相互匹配的两对螺纹孔，螺纹孔内连接有螺钉，方便对遮风板的拆卸安装。

附图说明

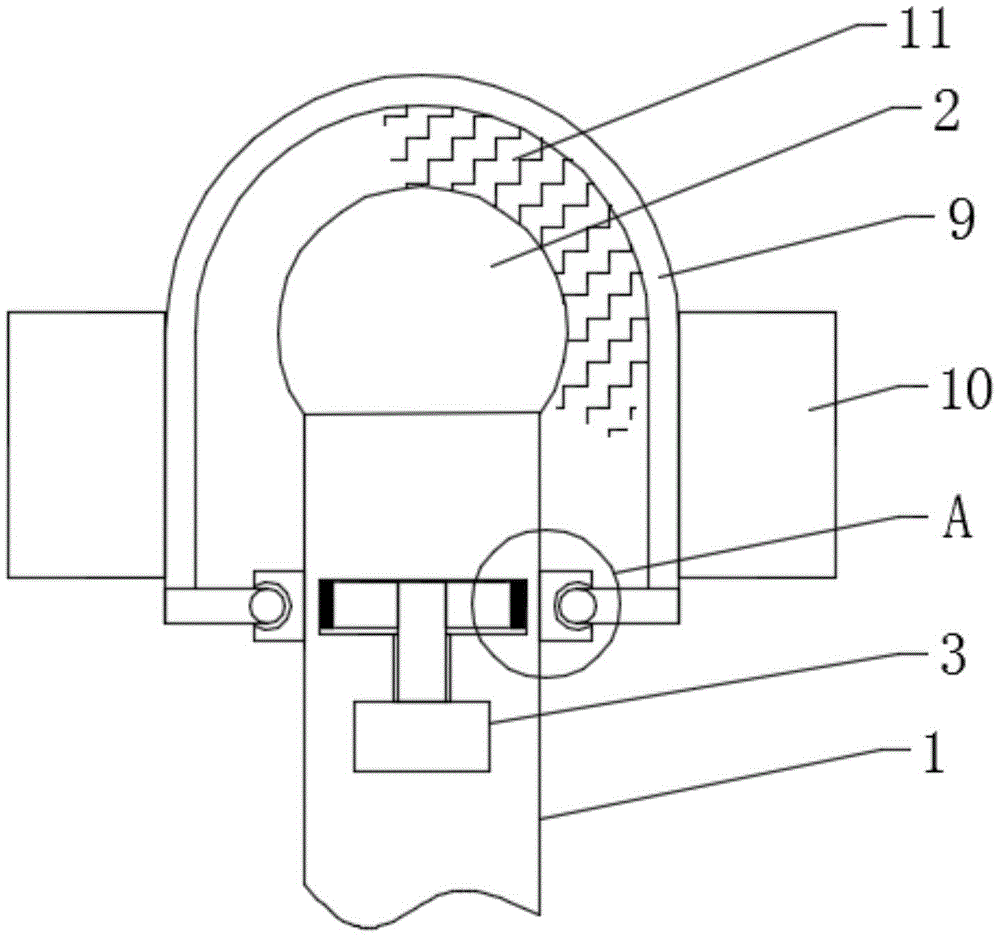

图1为本实用新型的正面结构示意图；

图2为图1中A处结构示意图；

图3为本实用新型的俯视结构示意图；

图4为本实用新型的衔接块处结构立体图。

图中标号说明：

1长灯杆、2照明灯、3电动机、4旋转杆、5磁铁块、6定位环、7活动球、8连杆、9外护杆、10遮风板、11刷毛、12衔接块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例1：

请参阅图1-3，一种具有双重清洁方式的园林灯，包括长灯杆1，长灯杆1的上端安装有照明灯2，长灯杆1的内部开凿有空腔，空腔内安装有电动机3，电动机3与外部控制装置连接，电动机3的输出轴外端固定连接有两对旋转杆4，旋转杆4远离输出轴的一端固定连接有磁铁块5，长灯杆1的外端固定连接有定位环6，定位环6远离长灯杆1的一端开凿有环形活动槽，环形活动槽与磁铁块5位于同一水平线上，照明灯2的外侧设有一对交叉连接的外护杆9，外护杆9的两端均固定连接有连杆8，连杆8靠近长灯杆1的一端固定连接有活动球7，且活动球7活动连接在环形活动槽内，外护杆9的外端固定连接有一对遮风板10，且一对遮风板10分别位于长灯杆1的两侧，其中一个外护杆9的内端连接有刷毛11，刷毛11采用耐腐蚀的材质制成，或采用尼龙清洁布，使用周期长，更换次数少，有助于提高园林工人的人身安全，且刷毛11与照明灯2的外端相接触。

刷毛11的左端超出照明灯2的中心点所在的竖直线，便于对照明灯2顶部的全面清洁，使照明灯2顶部不易残留灰尘，旋转杆4的外端均匀涂抹有石墨润滑剂，便于旋转杆4在空腔内的灵活转动，外护杆9远离照明灯2的一端粘接有驱鸟彩带，使鸟类不易在照明灯2上停留，从而使照明灯2上不易沾染鸟屎难清洁，活动球7包括中心铁球以及包裹在中心铁球外端的不锈钢层，中心铁球与磁铁块5配合作用，不锈钢层使中心铁球不易锈蚀，不锈钢层的外端设有抛光层，降低活动球7与环形活动槽之间的摩擦。

请参阅图4，外护杆9的侧端固定连接有与遮风板10相对应的两对衔接块12，衔接块12和遮风板10上开凿有相互匹配的两对螺纹孔，螺纹孔内连接有螺钉，方便对遮风板10的拆卸安装。

第一清洁方式为有风时，利用风力推动多个遮风板10，带动外护杆9以照明灯2为圆心转动，通过刷毛11将照明灯2外表面的灰尘刷下，另一清洁方式为无风时，使用者通过外部控制装置启动电动机3，带动多个旋转杆4转动，利用磁铁块5与活动球7之间的吸力，带动多个活动球7在环形活动槽内移动，从而带动连杆8移动，外护杆9随之围绕照明灯2转动，实现对照明灯2外表面灰尘的刷除，借助风力与电力配合，有效实现对照明灯的清洁，提高园林工人的人身安全，且相比于仅采用电力清洁，风力辅助还能节省电力，另外一对交叉连接的外护杆9保护在照明灯2外围，使照明灯2不易被树枝等砸坏。

以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
