技术领域

本实用新型涉及园林护栏技术领域，更具体地说，涉及一种便于快速组装的园林用护栏。

背景技术

护栏主要用于住宅、公路、商业区、公园等公共场所等场合中对人身安全及设备设施的保护与防护，护栏常用钢材所制，如：不锈钢，圆钢管，方钢管或压型钢板，铁丝。表面处理工艺：全自动静电粉末喷涂(即喷塑)或喷漆。近年来也较流行铝合金材质的插接，组装式护栏，在一些园林绿化的外围一般都安装有护栏。

现在的园林的护栏一般都是一体固定式的直护栏，搬运过程中体积较大，搬运较为不便，且当发生特殊情况时，例如儿童玩耍不小心卡在护栏缝隙中时，因护栏为一体固定式，不能灵活的拆卸使用，较难快速方便的将儿童解救出来，存在潜在的安全隐患。

实用新型内容

1．要解决的技术问题

针对现有技术中存在的问题，本实用新型的目的在于提供一种便于快速组装的园林用护栏，它可以实现将护栏拆卸式连接，便于搬运和灵活拆卸护栏，且搬运后便于快速的完成横栏杆和竖栏杆以及横栏杆与支撑柱之间的组装。

2．技术方案

为解决上述问题，本实用新型采用如下的技术方案。

一种便于快速组装的园林用护栏，包括左右对称的两个支撑柱，两个所述支撑柱之间设有两个对称的横栏杆，两个所述支撑柱相互靠近的一端均开凿有两个L形安装槽，所述横栏杆左右两端均固定连接有安装柱，所述安装柱远离横栏杆的一端位于L形安装槽内，上下两个所述横栏杆上端均开凿有多个相对应的均匀分布的定位孔，上下两个所述定位孔内插设有竖栏杆，所述竖栏杆外端固定连接有两对限位块，两对所述限位块位于两个横栏杆之间，且限位块与横栏杆相接触，可以实现将护栏拆卸式连接，便于搬运和灵活拆卸护栏，且搬运后便于快速的完成横栏杆和竖栏杆以及横栏杆与支撑柱之间的组装。

进一步的，所述竖栏杆包括弹性杆和两个固定杆，所述弹性杆位于两个固定杆之间，且弹性杆与固定杆固定连接，所述限位块与固定杆相连接，当发生紧急情况需要将竖栏杆拆下时，操作者下压竖栏杆，此时弹性杆处于压缩状态，从而位于上侧的固定杆跟随弹性杆向下移动，直至固定杆上端移动至位于上侧的横栏杆下方，继续下压竖栏杆，使弹性杆继续压缩，当弹性杆压缩至上侧的固定杆上端与上侧的横栏杆之间相隔一定距离时，操作者可将位于下侧的固定杆从定位孔内拿出，进而将整个竖栏杆从两个横栏杆之间取出。

进一步的，位于上侧的所述固定杆和位于下侧的固定杆位于横栏杆外的高度之和小于弹性杆的高度，使得当弹性杆被压缩到弹性最大限度范围内时，能够使上下两个固定杆向相对的方向移动出定位孔外，进而将竖栏杆拿出。

进一步的，所述L形安装槽内壁开凿有活动槽，所述活动槽内连接有弹性定位块，所述弹性定位块位于安装柱的上侧，对安装柱进行限位，使安装柱不易随意的在L形安装槽内晃动。

进一步的，两个所述横栏杆相互靠近的一端均开凿有限位槽，所述限位槽与定位孔相连通，所述限位块与限位槽相匹配，对限位块进行限位，使竖栏杆和限位块不易在两个横栏杆之间转动。

3．有益效果

相比于现有技术，本实用新型的优点在于：

（1）本方案可以实现将护栏拆卸式连接，便于搬运和灵活拆卸护栏，且搬运后便于快速的完成横栏杆和竖栏杆以及横栏杆与支撑柱之间的组装。

（2）竖栏杆包括弹性杆和两个固定杆，弹性杆位于两个固定杆之间，且弹性杆与固定杆固定连接，限位块与固定杆相连接，当发生紧急情况需要将竖栏杆拆下时，操作者下压竖栏杆，此时弹性杆处于压缩状态，从而位于上侧的固定杆跟随弹性杆向下移动，直至固定杆上端移动至位于上侧的横栏杆下方，继续下压竖栏杆，使弹性杆继续压缩，当弹性杆压缩至上侧的固定杆上端与上侧的横栏杆之间相隔一定距离时，操作者可将位于下侧的固定杆从定位孔内拿出，进而将整个竖栏杆从两个横栏杆之间取出。

（3）位于上侧的固定杆和位于下侧的固定杆位于横栏杆外的高度之和小于弹性杆的高度，使得当弹性杆被压缩到弹性最大限度范围内时，能够使上下两个固定杆向相对的方向移动出定位孔外，进而将竖栏杆拿出。

（4）L形安装槽内壁开凿有活动槽，活动槽内连接有弹性定位块，弹性定位块位于安装柱的上侧，对安装柱进行限位，使安装柱不易随意的在L形安装槽内晃动。

（5）两个横栏杆相互靠近的一端均开凿有限位槽，限位槽与定位孔相连通，限位块与限位槽相匹配，对限位块进行限位，使竖栏杆和限位块不易在两个横栏杆之间转动。

附图说明

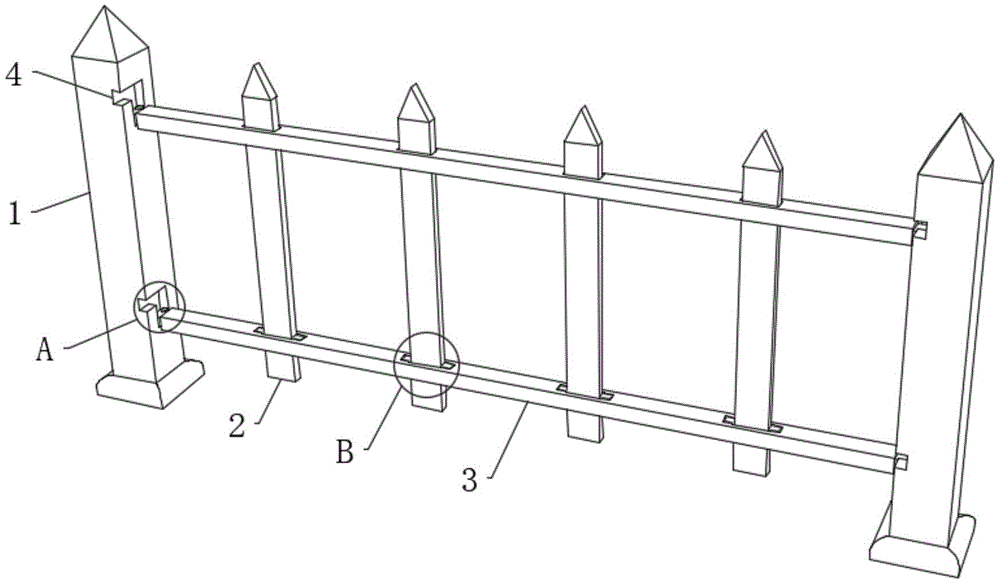

图1为本实用新型的立体结构示意图；

图2为图1中A处的结构示意图；

图3为图1中B处的结构示意图；

图4为本实用新型的竖栏杆和横栏杆部分的结构示意图。

图中标号说明：

1支撑柱、2竖栏杆、21固定杆、22弹性杆、3横栏杆、4L形安装槽、5限位槽、6限位块、7安装柱、8弹性定位块、9定位孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例1：

请参阅图1，一种便于快速组装的园林用护栏，包括左右对称的两个支撑柱1，两个支撑柱1之间设有两个对称的横栏杆3，两个支撑柱1相互靠近的一端均开凿有两个L形安装槽4。

请参阅图2，横栏杆3左右两端均固定连接有安装柱7，安装柱7远离横栏杆3的一端位于L形安装槽4内，L形安装槽4内壁开凿有活动槽，活动槽内连接有弹性定位块8，弹性定位块8位于安装柱7的上侧，对安装柱7进行限位，使安装柱7不易随意的在L形安装槽4内晃动。

请参阅图1和图3，上下两个横栏杆3上端均开凿有多个相对应的均匀分布的定位孔9，上下两个定位孔9内插设有竖栏杆2，竖栏杆2外端固定连接有两对限位块6，两对限位块6位于两个横栏杆3之间，且限位块6与横栏杆3相接触，两个横栏杆3相互靠近的一端均开凿有限位槽5，限位槽5与定位孔9相连通，限位块6与限位槽5相匹配，对限位块6进行限位，使竖栏杆2和限位块6不易在两个横栏杆3之间转动。

请参阅图4，竖栏杆2包括弹性杆22和两个固定杆21，弹性杆22位于两个固定杆21之间，且弹性杆22与固定杆21固定连接，限位块6与固定杆21相连接，当发生紧急情况需要将竖栏杆2拆下时，操作者下压竖栏杆2，此时弹性杆22处于压缩状态，从而位于上侧的固定杆21跟随弹性杆22向下移动，直至固定杆21上端移动至位于上侧的横栏杆3下方，继续下压竖栏杆2，使弹性杆22继续压缩，当弹性杆22压缩至上侧的固定杆21上端与上侧的横栏杆3之间相隔一定距离时，操作者可将位于下侧的固定杆21从定位孔9内拿出，进而将整个竖栏杆2从两个横栏杆3之间取出，位于上侧的固定杆21和位于下侧的固定杆21位于横栏杆3外的高度之和小于弹性杆22的高度，使得当弹性杆22被压缩到弹性最大限度范围内时，能够使上下两个固定杆21向相对的方向移动出定位孔9外，进而将竖栏杆2拿出。

对竖栏杆2和横栏杆3与支撑柱1之间进行组装时，操作者将多个竖栏杆2依次插入下侧横栏杆3上的定位孔9内，在限位块6的限位作用下，竖栏杆2不易掉落，然后再将另一个横栏杆3上的定位孔9与竖栏杆2对准插入，完成竖栏杆2与横栏杆3之间的组装，操作者手持两个横栏杆3和已安装好的竖栏杆2，将两个横栏杆3插入两个支撑柱1上的L形安装槽4内，完成横栏杆3与支撑柱1的组装，L形安装槽4在竖直方向上的深度较安装柱7高度深，使得横栏杆3不易从L形安装槽4内滑出，可以实现将护栏拆卸式连接，便于搬运和灵活拆卸护栏，且搬运后便于快速的完成横栏杆3和竖栏杆2以及横栏杆3与支撑柱1之间的组装。

以上所述，仅为本实用新型较佳的具体实施方式；但本实用新型的保护范围并不局限于此。任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
