技术领域

本实用新型涉及一种市政装置，具体是一种市政用道路广告牌浇水清洗装置。

背景技术

路的字面含义是公用之路、公众交通之路，汽车、单车、人力车、马车等众多交通工具及行人都可以走，当然不同公路限制不同。有一般公路与汽车专用公路之别，后者越来越多出现了公路等级，二级公路因此就有两种规格。早期的公路没有限制，大多是简易公路，后来不同公路有不同限制；由于交通日益发达，限制性使用的公路越来越多，特别是一些公路专供汽车使用，而且发展出高速公路这种类型，专供汽车全程封闭式使用。广告牌是拉动系统中，启动下一个生产工序，或搬运在制品到下游工序的一个信号工具。公路上来往的车辆会产生大量的灰尘附着在广告牌上，而现有的广告牌难以得到清洗，因此需要公路用广告牌擦拭设备。

实用新型内容

本实用新型的目的在于提供一种市政用道路广告牌浇水清洗装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种市政用道路广告牌浇水清洗装置，包括支撑基板，所述支撑基板上侧设置有回流槽，所述支撑基板与回流槽之间设置有驱动电机，驱动电机通过支架固定在支撑基板上端面上，所述驱动电机的主轴上设置有不完全齿轮，所述不完全齿轮的两侧均设置有侧齿条，两个侧齿条的上端均与回流槽的底部固定连接，所述两个侧齿条与不完全齿轮交替啮合，所述回流槽内设置有相平行的限制横杆和转动丝杆轴，转动丝杆轴的两端均与回流槽侧壁通过轴承转动连接，所述限制横杆的两端与回流槽侧壁固定连接，所述转动丝杆轴上设置有多个与之螺纹配合连接的驱动块，所述驱动块上端设置有下端与之相铰接的摆动管，所述摆动管侧壁上设置有条形限位孔，所述限制横杆上设置有与条形限位孔相配合的限位凸柱，所述摆动管顶部侧壁上设置有擦洗板，所述擦洗板上开设有多个喷水孔，所述多根摆动管的顶端均通过导水软管与设置在支撑基板上的储水箱内部抽水泵相连接，所述支撑基板上端面右侧设置有驱动竖齿条，所述转动丝杆轴右端轴段上设置有与驱动竖齿条相啮合的驱动齿轮。

作为本实用新型进一步的方案：所述回流槽的下端通过多根伸缩限位支柱与支撑基板上端面连接固定。

作为本实用新型再进一步的方案：所述限制横杆位于转动丝杆轴的上方。

作为本实用新型再进一步的方案：所述驱动块至少为个。

作为本实用新型再进一步的方案：所述支撑基板的下端面设置有移动滚轮。

与现有技术相比，本实用新型的有益效果是：驱动电机带动不完全齿轮相啮合，不完全齿轮通过与两侧齿条交替啮合带动回流槽可稳定上下移动，从而使得摆动管顶部上的擦洗板上下往复移动配合喷水孔喷出的水对广告牌进行擦洗，而回流槽上下移动的同时通过驱动齿轮与驱动竖齿条的啮合带动转动丝杆轴正反交替转动，而转动丝杆轴通过与驱动块螺纹配合连接带动驱动套左右往复移动，从而驱动套左右往复移动带动摆动管底部配合限位凸柱和条形限位孔的作用使得摆动管左右摆动，从而使得擦洗板左右摆动对广告牌进行擦洗，提高了擦洗的面积，提高了擦洗的效率，擦洗后的水流会再次流入回流槽内，从而可以有效节约水资源。本实用新型结构简单，清洗效率较高，擦洗效果较佳，擦洗面积较广，操作简便，实用性较强。

附图说明

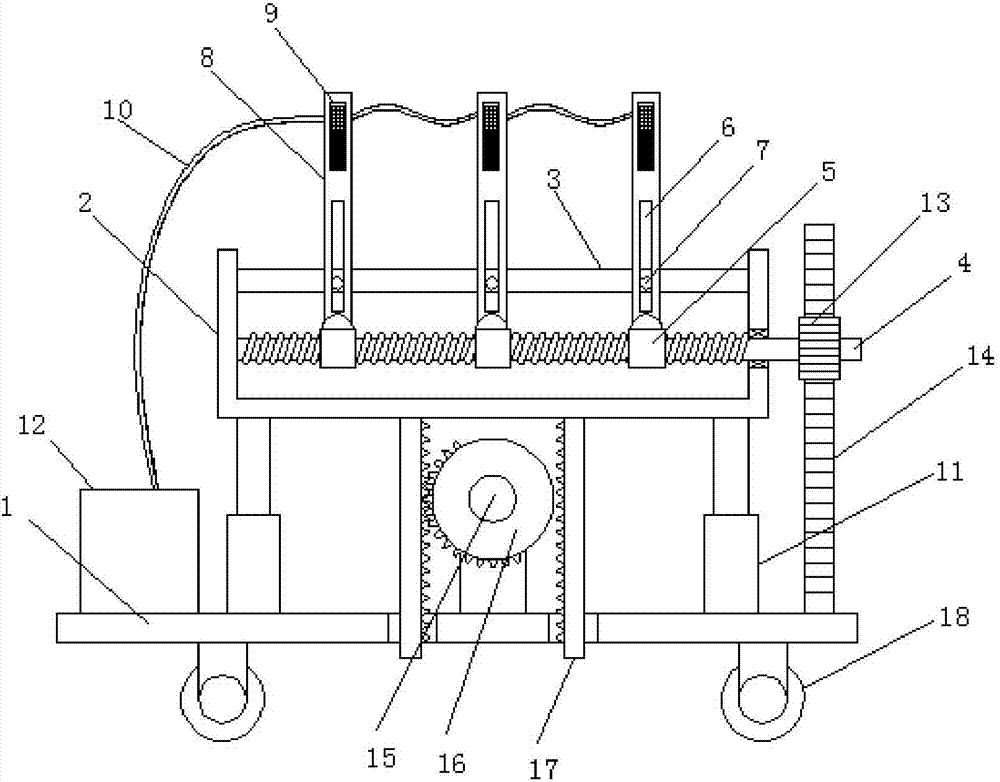

图1为市政用道路广告牌浇水清洗装置的结构示意图。

图2为市政用道路广告牌浇水清洗装置中擦洗板的结构示意图。

其中：支撑基板1、回流槽2、限制横杆3、转动丝杆轴4、驱动块5、条形限位孔6、限位凸柱7、摆动管8、擦洗板9、导水软管10、伸缩限位支柱11、水箱12、驱动齿轮13、驱动竖齿条14、驱动电机15、不完全齿轮16、侧齿条17、移动滚轮18、喷水孔19。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～2，本实用新型实施例中，一种市政用道路广告牌浇水清洗装置，包括支撑基板1，所述支撑基板1上侧设置有回流槽2，所述回流槽2的下端通过多根伸缩限位支柱11与支撑基板1上端面连接固定，所述支撑基板1与回流槽2之间设置有驱动电机15，驱动电机15通过支架固定在支撑基板1上端面上，所述驱动电机15的主轴上设置有不完全齿轮16，所述不完全齿轮16的两侧均设置有侧齿条17，两个侧齿条17的上端均与回流槽2的底部固定连接，所述两个侧齿条17与不完全齿轮16交替啮合，所述回流槽2内设置有相平行的限制横杆3和转动丝杆轴4，所述限制横杆3位于转动丝杆轴4的上方，转动丝杆轴4的两端均与回流槽2侧壁通过轴承转动连接，所述限制横杆3的两端与回流槽2侧壁固定连接，所述转动丝杆轴4上设置有多个与之螺纹配合连接的驱动块5，所述驱动块5至少为3个，所述驱动块5上端设置有下端与之相铰接的摆动管8，所述摆动管8侧壁上设置有条形限位孔6，所述限制横杆3上设置有与条形限位孔6相配合的限位凸柱7，所述摆动管8顶部侧壁上设置有擦洗板9，所述擦洗板9上开设有多个喷水孔19，所述多根摆动管8的顶端均通过导水软管10与设置在支撑基板1上的储水箱12内部抽水泵相连接，所述支撑基板1上端面右侧设置有驱动竖齿条14，所述转动丝杆轴4右端轴段上设置有与驱动竖齿条14相啮合的驱动齿轮13，所述支撑基板1的下端面设置有移动滚轮18。

本实用新型的工作原理是：驱动电机15带动不完全齿轮16相啮合，不完全齿轮16通过与两侧齿条17交替啮合带动回流槽2上下移动，从而使得摆动管8顶部上的擦洗板9上下往复移动配合喷水孔19喷出的水对广告牌进行擦洗，而回流槽2上下移动的同时通过驱动齿轮13与驱动竖齿条14的啮合带动转动丝杆轴4正反交替转动，而转动丝杆轴4通过与驱动块5螺纹配合连接带动驱动套5左右往复移动，从而驱动套5左右往复移动带动摆动管8底部配合限位凸柱7和条形限位孔6的作用使得摆动管8左右摆动，从而使得擦洗板9左右摆动对广告牌进行擦洗，提高了擦洗的面积，提高了擦洗的效率，擦洗后的水流会再次流入回流槽2内，从而可以有效节约水资源。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
