技术领域

本实用新型涉及一种翻土施肥设备，尤其涉及一种园林用自动翻土施肥设备。

背景技术

在一定的地域运用工程技术和艺术手段，通过改造地形（或进一步筑山、叠石、理水）、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。在中国传统建筑中独树一帜，有重大成就的是古典园林建筑。传统中国文化中的一种艺术形式，受到传统“礼乐”文化影响很深。通过地形、山水、建筑群、花木等作为载体衬托出人类主体的精神文化。园林具有很多的外延概念：园林社区、园林街道、园林城市（生态城市）、国家园林县城等等。现代的生活方式和生活环境对于园林有着迫切的功能性和艺术性的要求。对于我们现代的生活和未来的人民发展方向有着越来越重要的作用。

园林里种植了许多的植物，经常需要翻土、施肥，保持植物健康的生长，人工翻土、施肥需要耗费大量的时间、施肥的时肥料撒的不够均匀，因此亟需研发一种节省时间、肥料撒的足够均匀的园林用自动翻土施肥设备。

实用新型内容

（1）要解决的技术问题

本实用新型为了克服人工翻土、施肥需要耗费大量的时间、施肥的时肥料撒的不够均匀的缺点，本实用新型要解决的技术问题是提供一种节省时间、肥料撒的足够均匀的园林用自动翻土施肥设备。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种园林用自动翻土施肥设备，包括有底板、推杆、第一套筒、第一活动杆、轮子、紧固螺栓、翻土装置和施肥装置，底板顶部右方安装有推杆，底板底部四角处安装有第一套筒，第一套筒内滑动式设有第一活动杆，第一活动杆底端安装有轮子，第一套筒上设有紧固螺栓，底板底部左方设有翻土装置，底板上部设有施肥装置，施肥装置的施肥部件位于底板下方。

优选地，翻土装置包括有第一安装杆、第一电机、第一皮带轮、第二安装杆、第一轴承座、第一转轴、第二皮带轮、平皮带、滚筒和爪子，底板顶部中间安装第一安装杆，第一安装杆前侧上部安装有第一电机，第一电机的输出轴上安装有第一皮带轮，底板左侧中部开有开口，底板底部左侧前后两方均安装有第二安装杆，两第二安装杆分别位于开口两方，第二安装杆底端安装有第一轴承座，前后两第一轴承座内的轴承之间连接有第一转轴，第一转轴后端安装有第二皮带轮，第二皮带轮通过平皮带与第一皮带轮连接，平皮带穿过开口，第一转轴中部安装有滚筒，滚筒位于两第一轴承座之间，滚筒上均匀间隔的安装有爪子。

优选地，施肥装置包括有支杆、装料箱、出料管、拉杆、棘条、挡板、第一弹簧和棘齿，底板顶部右方安装有支杆，支杆顶端安装有装料箱，装料箱顶部为敞口设置，装料箱底部安装有出料管，出料管与装料箱连通，出料管穿过底板，出料管下部右方开有通孔，通孔内设有拉杆，拉杆底部安装有棘条，出料管内右侧通过铰接连接的方式连接有挡板，挡板右侧中部通过铰接连接的方式与拉杆左端连接，通孔下部的出料管上开有滑槽，滑槽内滑动式设有棘齿，棘齿底部与滑槽底部之间连接有第一弹簧，棘齿与棘条配合。

优选地，还包括有第二套筒、第二活动杆、第二弹簧和刮板，底板底部右方倾斜安装有第二套筒，第二套筒内设有第二活动杆，第二活动杆底部设有刮板，第二活动杆顶端与第二套筒内顶端之间设有第二弹簧。

工作原理：使用本实用新型时，操作人员先将本实用新型推往需要翻土、施肥的地点，操作人员再将紧固螺栓旋出第一套筒内，然后通过第一活动杆上下移动调节翻土装置与地面的高度，待调节到合适的位置后，操作人员将紧固螺栓旋入第一套筒内，从而固定住第一活动杆的位置，从而使得翻土装置与地面接触，操作人员再启动翻土装置，操作人员再通过推杆推动翻土装置，进而使得翻土装置对地面进行翻土，操作人员再往施肥装置的装料部件内加入适量的肥料，再通过施肥装置对翻开的土地进行施肥，待施肥完毕后，操作人员关闭翻土装置。

因为翻土装置包括有第一安装杆、第一电机、第一皮带轮、第二安装杆、第一轴承座、第一转轴、第二皮带轮、平皮带、滚筒和爪子，底板顶部中间安装第一安装杆，第一安装杆前侧上部安装有第一电机，第一电机的输出轴上安装有第一皮带轮，底板左侧中部开有开口，底板底部左侧前后两方均安装有第二安装杆，两第二安装杆分别位于开口两方，第二安装杆底端安装有第一轴承座，前后两第一轴承座内的轴承之间连接有第一转轴，第一转轴后端安装有第二皮带轮，第二皮带轮通过平皮带与第一皮带轮连接，平皮带穿过开口，第一转轴中部安装有滚筒，滚筒位于两第一轴承座之间，滚筒上均匀间隔的安装有爪子。所以操作人员第一电机旋转，第一电机带动第一皮带轮旋转，第一皮带轮通过平皮带带动第二皮带轮旋转，第二皮带轮带动第一转轴旋转，第一转轴带动滚筒旋转，滚筒带动爪子旋转，从而使得爪子对地面进行翻土，待翻土完毕后，操作人员关闭第一电机即可。

因为施肥装置包括有支杆、装料箱、出料管、拉杆、棘条、挡板、第一弹簧和棘齿，底板顶部右方安装有支杆，支杆顶端安装有装料箱，装料箱顶部为敞口设置，装料箱底部安装有出料管，出料管与装料箱连通，出料管穿过底板，出料管下部右方开有通孔，通孔内设有拉杆，拉杆底部安装有棘条，出料管内右侧通过铰接连接的方式连接有挡板，挡板右侧中部通过铰接连接的方式与拉杆左端连接，通孔下部的出料管上开有滑槽，滑槽内滑动式设有棘齿，棘齿底部与滑槽底部之间连接有第一弹簧，棘齿与棘条配合。所以操作人员往装料箱内加入适量的肥料，当操作人员将拉杆往左推动时，棘齿碰到棘条后，棘齿往下移动，第一弹簧随之压缩，当棘齿移动到合适的位置后，在第一弹簧的作用下，棘齿会往上移动，从而使得棘齿卡入棘条，进而带动挡板左方往左上方移动，进而使得肥料的流量更小；当需要将肥料的流量调大时，操作人员将棘齿往下拨动，第一弹簧随之压缩，操作人员即可将拉杆往右拉动，当拉杆移动到合适的位置后，操作人员松开棘齿，在第一弹簧的作用下棘齿卡入棘条内，从而带动了挡板左方往左下方移动，进而使得肥料的流量更大。

因为还包括有第二套筒、第二活动杆、第二弹簧和刮板，底板底部右方倾斜安装有第二套筒，第二套筒内设有第二活动杆，第二活动杆底部设有刮板，第二活动杆顶端与第二套筒内顶端之间设有第二弹簧。所以施肥完毕后，在刮板的作用下，翻起来的土会将肥料覆盖，在第二弹簧的作用下，刮板能够始终与地面保持接触。

（3）有益效果

本实用新型通过翻土装置对土地进行翻土，通过施肥装置对土地进行施肥，从而达到了节省时间、肥料撒的足够均匀的效果。

附图说明

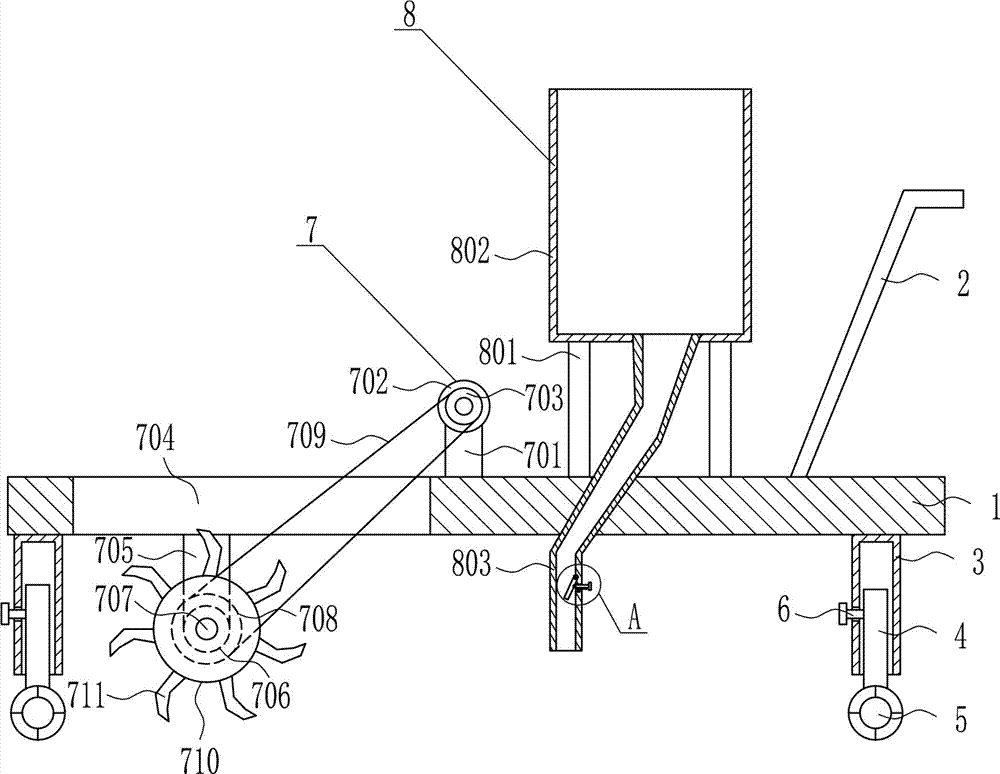

图1为本实用新型的第一种主视图的剖视示意图。

图2为本实用新型A部分的放大示意图。

图3为本实用新型的第二种主视图的剖视示意图。

附图中的标记为：1-底板，2-推杆，3-第一套筒，4-第一活动杆，5-轮子，6-紧固螺栓，7-翻土装置，8-施肥装置，701-第一安装杆，702-第一电机，703-第一皮带轮，704-开口，705-第二安装杆，706-第一轴承座，707-第一转轴，708-第二皮带轮，709-平皮带，710-滚筒，711-爪子，801-支杆，802-装料箱，803-出料管，804-通孔，805-拉杆，806-棘条，807-挡板，808-滑槽，809-第一弹簧，810-棘齿，9-第二套筒，10-第二活动杆，11-第二弹簧，12-刮板。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种园林用自动翻土施肥设备，如图1-3所示，包括有底板1、推杆2、第一套筒3、第一活动杆4、轮子5、紧固螺栓6、翻土装置7和施肥装置8，底板1顶部右方安装有推杆2，底板1底部四角处安装有第一套筒3，第一套筒3内滑动式设有第一活动杆4，第一活动杆4底端安装有轮子5，第一套筒3上设有紧固螺栓6，底板1底部左方设有翻土装置7，底板1上部设有施肥装置8，施肥装置8的施肥部件位于底板1下方。

实施例2

一种园林用自动翻土施肥设备，如图1-3所示，包括有底板1、推杆2、第一套筒3、第一活动杆4、轮子5、紧固螺栓6、翻土装置7和施肥装置8，底板1顶部右方安装有推杆2，底板1底部四角处安装有第一套筒3，第一套筒3内滑动式设有第一活动杆4，第一活动杆4底端安装有轮子5，第一套筒3上设有紧固螺栓6，底板1底部左方设有翻土装置7，底板1上部设有施肥装置8，施肥装置8的施肥部件位于底板1下方。

翻土装置7包括有第一安装杆701、第一电机702、第一皮带轮703、第二安装杆705、第一轴承座706、第一转轴707、第二皮带轮708、平皮带709、滚筒710和爪子711，底板1顶部中间安装第一安装杆701，第一安装杆701前侧上部安装有第一电机702，第一电机702的输出轴上安装有第一皮带轮703，底板1左侧中部开有开口704，底板1底部左侧前后两方均安装有第二安装杆705，两第二安装杆705分别位于开口704两方，第二安装杆705底端安装有第一轴承座706，前后两第一轴承座706内的轴承之间连接有第一转轴707，第一转轴707后端安装有第二皮带轮708，第二皮带轮708通过平皮带709与第一皮带轮703连接，平皮带709穿过开口704，第一转轴707中部安装有滚筒710，滚筒710位于两第一轴承座706之间，滚筒710上均匀间隔的安装有爪子711。

实施例3

一种园林用自动翻土施肥设备，如图1-3所示，包括有底板1、推杆2、第一套筒3、第一活动杆4、轮子5、紧固螺栓6、翻土装置7和施肥装置8，底板1顶部右方安装有推杆2，底板1底部四角处安装有第一套筒3，第一套筒3内滑动式设有第一活动杆4，第一活动杆4底端安装有轮子5，第一套筒3上设有紧固螺栓6，底板1底部左方设有翻土装置7，底板1上部设有施肥装置8，施肥装置8的施肥部件位于底板1下方。

翻土装置7包括有第一安装杆701、第一电机702、第一皮带轮703、第二安装杆705、第一轴承座706、第一转轴707、第二皮带轮708、平皮带709、滚筒710和爪子711，底板1顶部中间安装第一安装杆701，第一安装杆701前侧上部安装有第一电机702，第一电机702的输出轴上安装有第一皮带轮703，底板1左侧中部开有开口704，底板1底部左侧前后两方均安装有第二安装杆705，两第二安装杆705分别位于开口704两方，第二安装杆705底端安装有第一轴承座706，前后两第一轴承座706内的轴承之间连接有第一转轴707，第一转轴707后端安装有第二皮带轮708，第二皮带轮708通过平皮带709与第一皮带轮703连接，平皮带709穿过开口704，第一转轴707中部安装有滚筒710，滚筒710位于两第一轴承座706之间，滚筒710上均匀间隔的安装有爪子711。

施肥装置8包括有支杆801、装料箱802、出料管803、拉杆805、棘条806、挡板807、第一弹簧809和棘齿810，底板1顶部右方安装有支杆801，支杆801顶端安装有装料箱802，装料箱802顶部为敞口设置，装料箱802底部安装有出料管803，出料管803与装料箱802连通，出料管803穿过底板1，出料管803下部右方开有通孔804，通孔804内设有拉杆805，拉杆805底部安装有棘条806，出料管803内右侧通过铰接连接的方式连接有挡板807，挡板807右侧中部通过铰接连接的方式与拉杆805左端连接，通孔804下部的出料管803上开有滑槽808，滑槽808内滑动式设有棘齿810，棘齿810底部与滑槽808底部之间连接有第一弹簧809，棘齿810与棘条806配合。

实施例4

一种园林用自动翻土施肥设备，如图1-3所示，包括有底板1、推杆2、第一套筒3、第一活动杆4、轮子5、紧固螺栓6、翻土装置7和施肥装置8，底板1顶部右方安装有推杆2，底板1底部四角处安装有第一套筒3，第一套筒3内滑动式设有第一活动杆4，第一活动杆4底端安装有轮子5，第一套筒3上设有紧固螺栓6，底板1底部左方设有翻土装置7，底板1上部设有施肥装置8，施肥装置8的施肥部件位于底板1下方。

翻土装置7包括有第一安装杆701、第一电机702、第一皮带轮703、第二安装杆705、第一轴承座706、第一转轴707、第二皮带轮708、平皮带709、滚筒710和爪子711，底板1顶部中间安装第一安装杆701，第一安装杆701前侧上部安装有第一电机702，第一电机702的输出轴上安装有第一皮带轮703，底板1左侧中部开有开口704，底板1底部左侧前后两方均安装有第二安装杆705，两第二安装杆705分别位于开口704两方，第二安装杆705底端安装有第一轴承座706，前后两第一轴承座706内的轴承之间连接有第一转轴707，第一转轴707后端安装有第二皮带轮708，第二皮带轮708通过平皮带709与第一皮带轮703连接，平皮带709穿过开口704，第一转轴707中部安装有滚筒710，滚筒710位于两第一轴承座706之间，滚筒710上均匀间隔的安装有爪子711。

施肥装置8包括有支杆801、装料箱802、出料管803、拉杆805、棘条806、挡板807、第一弹簧809和棘齿810，底板1顶部右方安装有支杆801，支杆801顶端安装有装料箱802，装料箱802顶部为敞口设置，装料箱802底部安装有出料管803，出料管803与装料箱802连通，出料管803穿过底板1，出料管803下部右方开有通孔804，通孔804内设有拉杆805，拉杆805底部安装有棘条806，出料管803内右侧通过铰接连接的方式连接有挡板807，挡板807右侧中部通过铰接连接的方式与拉杆805左端连接，通孔804下部的出料管803上开有滑槽808，滑槽808内滑动式设有棘齿810，棘齿810底部与滑槽808底部之间连接有第一弹簧809，棘齿810与棘条806配合。

还包括有第二套筒9、第二活动杆10、第二弹簧11和刮板12，底板1底部右方倾斜安装有第二套筒9，第二套筒9内设有第二活动杆10，第二活动杆10底部设有刮板12，第二活动杆10顶端与第二套筒9内顶端之间设有第二弹簧11。

工作原理：使用本实用新型时，操作人员先将本实用新型推往需要翻土、施肥的地点，操作人员再将紧固螺栓6旋出第一套筒3内，然后通过第一活动杆4上下移动调节翻土装置7与地面的高度，待调节到合适的位置后，操作人员将紧固螺栓6旋入第一套筒3内，从而固定住第一活动杆4的位置，从而使得翻土装置7与地面接触，操作人员再启动翻土装置7，操作人员再通过推杆2推动翻土装置7，进而使得翻土装置7对地面进行翻土，操作人员再往施肥装置8的装料部件内加入适量的肥料，再通过施肥装置8对翻开的土地进行施肥，待施肥完毕后，操作人员关闭翻土装置7。

因为翻土装置7包括有第一安装杆701、第一电机702、第一皮带轮703、第二安装杆705、第一轴承座706、第一转轴707、第二皮带轮708、平皮带709、滚筒710和爪子711，底板1顶部中间安装第一安装杆701，第一安装杆701前侧上部安装有第一电机702，第一电机702的输出轴上安装有第一皮带轮703，底板1左侧中部开有开口704，底板1底部左侧前后两方均安装有第二安装杆705，两第二安装杆705分别位于开口704两方，第二安装杆705底端安装有第一轴承座706，前后两第一轴承座706内的轴承之间连接有第一转轴707，第一转轴707后端安装有第二皮带轮708，第二皮带轮708通过平皮带709与第一皮带轮703连接，平皮带709穿过开口704，第一转轴707中部安装有滚筒710，滚筒710位于两第一轴承座706之间，滚筒710上均匀间隔的安装有爪子711。所以操作人员第一电机702旋转，第一电机702带动第一皮带轮703旋转，第一皮带轮703通过平皮带709带动第二皮带轮708旋转，第二皮带轮708带动第一转轴707旋转，第一转轴707带动滚筒710旋转，滚筒710带动爪子711旋转，从而使得爪子711对地面进行翻土，待翻土完毕后，操作人员关闭第一电机702即可。

因为施肥装置8包括有支杆801、装料箱802、出料管803、拉杆805、棘条806、挡板807、第一弹簧809和棘齿810，底板1顶部右方安装有支杆801，支杆801顶端安装有装料箱802，装料箱802顶部为敞口设置，装料箱802底部安装有出料管803，出料管803与装料箱802连通，出料管803穿过底板1，出料管803下部右方开有通孔804，通孔804内设有拉杆805，拉杆805底部安装有棘条806，出料管803内右侧通过铰接连接的方式连接有挡板807，挡板807右侧中部通过铰接连接的方式与拉杆805左端连接，通孔804下部的出料管803上开有滑槽808，滑槽808内滑动式设有棘齿810，棘齿810底部与滑槽808底部之间连接有第一弹簧809，棘齿810与棘条806配合。所以操作人员往装料箱802内加入适量的肥料，当操作人员将拉杆805往左推动时，棘齿810碰到棘条806后，棘齿810往下移动，第一弹簧809随之压缩，当棘齿810移动到合适的位置后，在第一弹簧809的作用下，棘齿810会往上移动，从而使得棘齿810卡入棘条806，进而带动挡板807左方往左上方移动，进而使得肥料的流量更小；当需要将肥料的流量调大时，操作人员将棘齿810往下拨动，第一弹簧809随之压缩，操作人员即可将拉杆805往右拉动，当拉杆805移动到合适的位置后，操作人员松开棘齿810，在第一弹簧809的作用下棘齿810卡入棘条806内，从而带动了挡板807左方往左下方移动，进而使得肥料的流量更大。

因为还包括有第二套筒9、第二活动杆10、第二弹簧11和刮板12，底板1底部右方倾斜安装有第二套筒9，第二套筒9内设有第二活动杆10，第二活动杆10底部设有刮板12，第二活动杆10顶端与第二套筒9内顶端之间设有第二弹簧11。所以施肥完毕后，在刮板12的作用下，翻起来的土会将肥料覆盖，在第二弹簧11的作用下，刮板12能够始终与地面保持接触。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
