技术领域

本实用新型涉及园林土壤检测技术领域，更具体地说，涉及一种园林用土壤检测取土装置。

背景技术

园林中多种植树木花草等观赏性植物，这些树木花草大多对土壤环境要求苛刻，需要良好的土壤环境，不同植物或同种植物在不同生长阶段对土壤环境的需求也不一样，通过检测土壤中的温度、水分含量和酸碱度的变化，可以帮助用户及时了解土壤基本情况的变化，判断出园林中植物生长是否急需水分和添加酸碱性肥料，对植物生长的环境温度变化信息的及时获取，能够防止天气突然降温和升温对植物造成的伤害，从而保证植物在一个比较理想的土壤环境中生长，提高园林中植物的观赏性，现有的土壤检测取土装置多是操作复杂过程繁琐，取土时操纵不方便浪费时间且对土壤中的树木根部有破坏性。

实用新型内容

(一)技术问题

为了解决上述的技术问题，本实用新型提供了一种园林用土壤检测取土装置，以解决现有的土壤检测取土装置多是操作复杂过程繁琐，取土时操纵不方便浪费时间且对土壤中的树木根部有破坏性。

(二)技术方案

为了实现上述目的，本实用新型提供：一种园林用土壤检测取土装置，包括：连接转轴、轴座、连接体、连接板、轴承一、轴承二、把手、防滑套、双向电机、脚踏板、支撑杆、固定杆、取土装置，其特征在于，所述连接转轴的顶端与双向电机固定连接，所述双向电机的下面通过轴承一与连接转轴固定连接的有轴座，所述轴座的两侧固定连接有把手，所述把手的一端设有防滑套，所述轴座的下面设有连接体，所述连接体与连接转轴套接，所述连接体的两侧固定连接有脚踏板，所述连接体的下端与支撑杆的一端固定连接，所述支撑杆的另一端与连接板的上端固定连接，所述连接板与连接转轴通过轴承二固定连接，所述连接板的下端固定连接有固定杆。

取土装置包括连接杆、插销孔、连接柱、连接块、固定块、转轴、刮土刀、固定板、弹簧、伸缩孔、螺纹钻头，所述连接杆的上端与连接转轴套接且通过插销孔进行固定，所述连接杆的下端与连接柱固定连接，所述连接柱的内部中间设有连接块，所述连接块的表面固定连接有固定块，所述固定块通过转轴与刮土刀活动连接，所述连接柱内部顶端下面与连接块固定连接有固定板，所述固定板与刮土刀之间固定连接有弹簧，所述连接柱的上端侧面设有伸缩孔，所述连接柱的下端与螺纹钻头固定连接。

优选的，所述连接体为长方体结构，且中间设有圆孔。

优选的，所述刮土刀设有四个。

优选的，所述连接块为圆柱形。

优选的，所述螺纹钻头为空心结构。

优选的，所述刮土刀为一面圆弧状结构。

(三)有益效果

1、本实用新型设有的取土装置通过连接杆与连接转轴的套接进行工作，然后将套接处通过插销孔进行固定，而连接杆的下端与连接柱固定连接，连接柱的内部设有连接块，连接块的表面固定连接有规定块，固定块通过转轴与刮土刀进行活动连接，而连接块与连接柱内壁之间固定连接有固定板，固定板与刮土刀之间固定连接有弹簧，在通过钻头将土钻开时刮土刀会将弹簧压缩然后将刮土刀从伸缩孔中收入，而当双向电机反转时刮土刀在弹簧的作用下弹出将土刮入钻头中带出，使用方便快捷，操作简单。

2、其次，双向电机固定连接在连接转轴的上端，开始时将启动双向电机正转，从而通过把手和固定杆对其固定，使其在转动的过程中更加的稳定，当钻头和连接柱进入土壤后，再将双向电机反转从而使得钻头在土壤中松动方便拿出，在拿出的过程中连接柱上的刮土刀在弹簧的作用下弹出，从而对土壤进行刮取，使土壤收集到钻头内带出。

附图说明

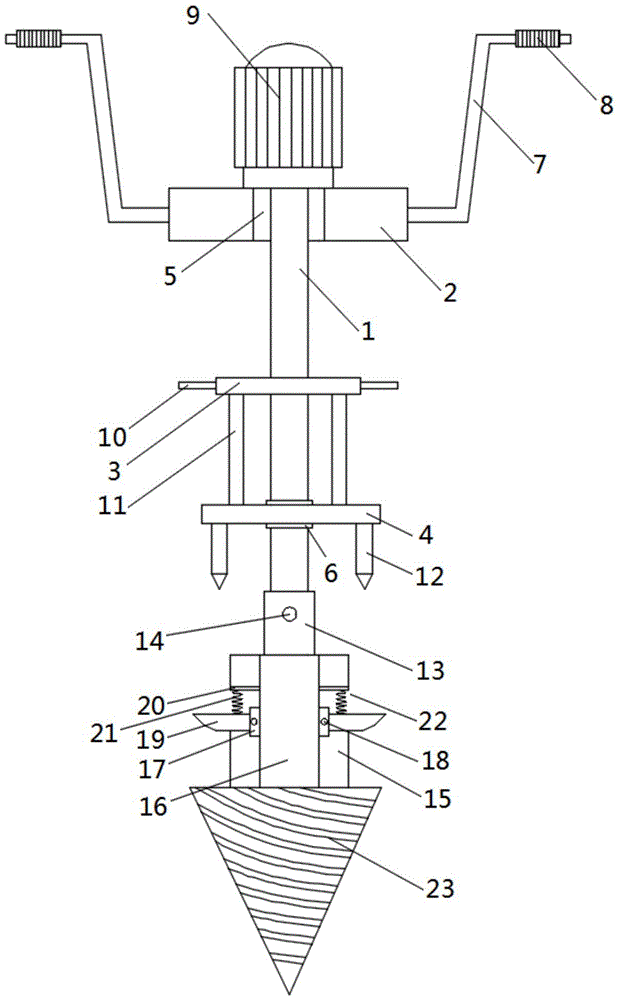

图1为本实用新型整体结构示意图。

图2为本实用新型结构取土装置立体图。

图中，部件名称与附图编号的对应关系为：连接转轴1、轴座2、连接体3、连接板4、轴承一5、轴承二6、把手7、防滑套8、双向电机9、脚踏板10、支撑杆11、固定杆12、连接杆13、插销孔14、连接柱15、连接块16、固定块17、转轴18、刮土刀19、固定板20、弹簧21、伸缩孔22、螺纹钻头23。

具体实施方式

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

参阅图1-图2所示；

本实施例提供了一种园林用土壤检测取土装置，包括：连接转轴1、轴座2、连接体3、连接板4、轴承一5、轴承二6、把手7、防滑套8、双向电机9、脚踏板10、支撑杆11、固定杆12、取土装置，连接转轴1的顶端与双向电机9固定连接，双向电机9的下面通过轴承一5与连接转轴1固定连接的有轴座2，轴座2的两侧固定连接有把手7，把手7的一端设有防滑套8，轴座2的下面设有连接体3，连接体3与连接转轴1套接，连接体3的两侧固定连接有脚踏板10，连接体3的下端与支撑杆11的一端固定连接，支撑杆11的另一端与连接板4的上端固定连接，连接板4与连接转轴1通过轴承二6固定连接，连接板4的下端固定连接有固定杆12。

取土装置包括连接杆13、插销孔14、连接柱15、连接块16、固定块17、转轴18、刮土刀19、固定板20、弹簧21、伸缩孔22、螺纹钻头23，连接杆13的上端与连接转轴1套接且通过插销孔14进行固定，连接杆13的下端与连接柱15固定连接，连接柱15的内部中间设有连接块16，连接块16的表面固定连接有固定块17，固定块17通过转轴18与刮土刀19活动连接，连接柱15内部顶端下面与连接块16固定连接有固定板20，固定板20与刮土刀19之间固定连接有弹簧21，连接柱15的上端侧面设有伸缩孔22，连接柱15的下端与螺纹钻头23固定连接。

其中，连接体3为长方体结构，且中间设有圆孔，连接体3与连接转轴1套接，而连接体3的下端固定连接有支撑杆11，中间设置圆孔是方便双向电机9带动连接转轴1转动时不被干扰，使其在转动是耗力减少，从而使得螺纹钻头23更容易钻入土壤中，也方便连接体3上下移动。

其中，刮土刀19设有四个，刮土刀19是通过固定块17与连接柱15内部的连接块16固定连接的，而固定块17通过转轴18将刮土刀19进行活动连接，使其能够更好的在土壤中进行转动，从而将土刮到螺纹钻头23内部进行收集，设置有四个可以收集到更多的土壤进行检测。

其中，连接块16为圆柱形，圆柱形更加方便连接刮土刀19，保证在转动的刮土刀19能够接触到土壤，圆柱形连接的刮土刀19其长度都是相同的，防止了刮土刀19漏刀的现象。

其中，螺纹钻头23为空心结构，螺纹钻头23的内侧与连接柱15固定连接，且连接底部都是密封的，螺纹钻头23设置成空心结构是为了方便收集由刮土刀19刮下来的土，通过螺纹钻头23收集更加方便，底部密封是防止土壤进入到底部内部无法倒出的问题。

其中，刮土刀19为一面圆弧状结构，刮土刀19一面设置成圆弧状是方便在螺纹钻头23进入土壤中时能够减少阻力，使其能够更快的钻入，还有就是方便刮土刀19被土壤压缩从而将弹簧21压缩能够更快的将刮土刀19收起，减少了收刀时的阻力。

工作原理：在使用过程中将连接转轴1与取土装置上的连接杆13进行套接，然后用插销通过插销孔14进行固定，然后通过将把手7握住，然后启动双向电机9正转，用力将把手7和螺纹钻头23固定，使其能够快速的钻入土壤，然后用脚踩住连接体3上的脚踏板10，从而给螺纹钻头23给了一个向下的力，使其更容易钻入，当钻入土后用固定杆12插入土中进行固定，然后启动双向电机9反转进行土壤的收集，在双向电机9反转的过程中将螺纹钻头23带出，而上面链接柱15上的刮土刀19将土刮入螺纹钻头23中然后取出，将插销拿出，然后将螺纹钻头23中的土壤倒出进行检测即可。
