技术领域

本实用新型涉及井盖技术领域，具体是一种市政用井盖挪动组件。

背景技术

盖作为一种公共设施跟我们的日常生活息息相关，主要体现在城市排水的问题上，一方面涉及到排水性能，是否能将积水及时排走，一方面也涉及到维修使用方面，在维修井下设施时需要将井盖打开，现有的需要多人提起的方式进行挪动，且使用一个挂钩悬挂安放在井盖开启孔中，在井盖过程提起中，由于井盖较重易倾斜脱落，以及在安放井盖时无法与井口良好配合，并且由人工直接接触井盖容易粘附污渍不方便清洗的问题；且现有的井盖搬运挪动装置在运送井盖的过程中，搬运装置对井盖的固定不够稳定，搬运的过程中井盖容易晃动影响装置的实用性的问题。

实用新型内容

本实用新型旨在于解决现有技术中存在的缺点，提供一种市政用井盖挪动组件。

为实现上述目的，本实用新型提供如下技术方案，一种市政用井盖挪动组件，包括支架、开口和滑轮，所述支架内部左右两侧均开口设置有开口，所述支架底端左右两侧均通过螺栓固定安装有滑轮，所述支架左右两侧均通过螺栓固定安装有立柱，所述立柱上方活动连接有挡板，所述挡板内部左右两侧均开口设置有滑槽，所述挡板内部左右两侧均开口设置有限位槽，所述限位槽下方固定设置有通口，所述通口内部活动连接有联动杆，所述挡板左右两侧均通过螺栓固定安装有把手，所述联动杆顶端通过螺栓固定安装有提手，所述联动杆底端通过螺栓固定安装有限位块。

进一步的，所述立柱与滑槽之间相互契合，且立柱顶端设有与滑槽配套使用的限位块。

进一步的，所述立柱与联动杆之间呈平行设置，且立柱与挡板之间通过滑槽上下升降。

进一步的，所述联动杆顶端设有与限位槽配套使用的另一个限位块，且限位块与限位槽一侧相互契合固定。

进一步的，所述限位槽呈L状，且两块限位块之间位于同一水平线上。

进一步的，所述开口与通口之间位于同一水平线上，且开口与通口开口直径一致。

本实用新型提供了一种市政用井盖挪动组件，具有以下有益效果：

1、本实用优点在于，使用者通过提手将联动杆底端的限位块插入井盖左右两侧均的开启孔，接着使用者水平方向转动90°将联动杆底端的限位块与井盖左右两侧均的开启孔进行限位固定，然后联动杆顶端的限位块与限位槽一侧相互契合固定，能够将装置与井盖直接的更好固定，防止井盖滑落，再通过挡板左右两侧的把手将需要挪动井盖抬起。

2、其次，通过联动杆底端的限位块增大了装置与井盖的接触面积，使井盖在移动过程中受力均匀不容易发生倾斜，且由于开口与通口之间位于同一水平线上，使得装置对井盖的卡接更加的稳定，不易晃动，在开启井盖时单人即可操作，省时省力；安全性较好。

附图说明

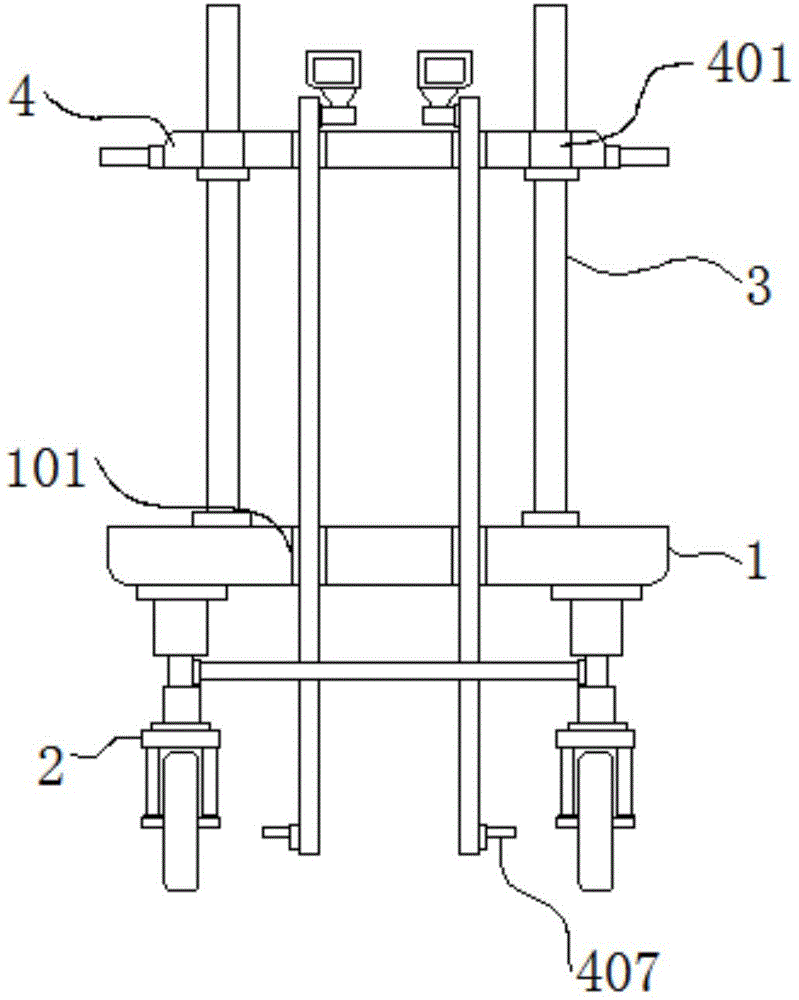

图1为本实用新型的整体结构示意图。

图2为本实用新型的整体俯视剖面示意图。

图3为本实用新型的挡板局部剖面示意图。

图1-3中：支架1、开口101、滑轮2、立柱3、挡板4、滑槽401、限位槽402、联动杆403、把手404、通口405、提手406、限位块407。

具体实施方式

基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3中，

本实施例提供的一种市政用井盖挪动组件，包括支架1、开口101和滑轮2，支架1内部左右两侧均开口设置有开口101，支架1底端左右两侧均通过螺栓固定安装有滑轮2，支架1左右两侧均通过螺栓固定安装有立柱3，立柱3上方活动连接有挡板4，挡板4内部左右两侧均开口设置有滑槽401，挡板4内部左右两侧均开口设置有限位槽402，限位槽402下方固定设置有通口405，通口405内部活动连接有联动杆403，挡板4左右两侧均通过螺栓固定安装有把手404，联动杆403顶端通过螺栓固定安装有提手406，联动杆403底端通过螺栓固定安装有限位块407。

进一步的，立柱3与滑槽401之间相互契合，且立柱3顶端设有与滑槽401配套使用的限位块，使用者通过提手406带动联动杆403将井盖提起，接着再通过通过挡板4左右两侧的把手404将需要挪动井盖抬起。

进一步的，立柱3与联动杆403之间呈平行设置，且立柱3与挡板4之间通过滑槽401上下升降，使用者通过滑轮2将装置放置在需要挪动井盖的上方，此时使用者通过提手406将联动杆403底端的限位块407插入井盖左右两侧均的开启孔，接着使用者水平方向转动90°将联动杆403底端的限位块407与井盖左右两侧均的开启孔进行限位固定。

进一步的，联动杆403顶端设有与限位槽402配套使用的另一个限位块407，且限位块407与限位槽402一侧相互契合固定，联动杆403顶端的限位块407与限位槽402一侧相互契合固定，能够将装置与井盖直接的更好固定，防止井盖滑落，再通过挡板4左右两侧的把手404将需要挪动井盖抬起。

进一步的，限位槽402呈L状，且两块限位块407之间位于同一水平线上，将联动杆403顶端设有与限位槽402配套使用的另一个限位块407与限位槽402进行限位固定，更好的将装置往上提。

进一步的，开口101与通口405之间位于同一水平线上，且开口101与通口405开口直径一致，通过联动杆403底端的限位块407增大了装置与井盖的接触面积，使井盖在移动过程中受力均匀不容易发生倾斜，且由于开口101与通口405之间位于同一水平线上，使得装置对井盖的卡接更加的稳定，不易晃动，在开启井盖时单人即可操作，省时省力；安全性较好。

在使用本实用新型一种市政用井盖挪动组件时，首先使用者通过滑轮2将装置放置在需要挪动井盖的上方，此时使用者通过提手406将联动杆403底端的限位块407插入井盖左右两侧均的开启孔，接着使用者水平方向转动90°将联动杆403底端的限位块407与井盖左右两侧均的开启孔进行限位固定，然后联动杆403顶端的限位块407与限位槽402一侧相互契合固定，能够将装置与井盖直接的更好固定，防止井盖滑落，并且通过联动杆403底端的限位块407增大了装置与井盖的接触面积，使井盖在移动过程中受力均匀不容易发生倾斜，且由于开口101与通口405之间位于同一水平线上，使得装置对井盖的卡接更加的稳定，不易晃动，在开启井盖时单人即可操作。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
