技术领域

本实用新型涉及市政工程技术领域，尤其涉及一种市政井盖清堵撬盖装置。

背景技术

随着社会经济的发展，人们的生活水平不断提高，大街小巷上奔弛的各种车辆不断增多；同时，城市基础设施不断完善，例如供水、排水、电气、暖气和通讯等设施由原来的地上改为地下铺设，这就导致地上的大街小巷分布着大量的窨井盖，现在技术中在打开井盖时，通常会使用到撬棍，通过将撬棍嵌入至井盖中的渗水口中将井盖提起，但是在提升井盖的过程中井盖容易产生滑动，安全性能差，且不便于将卡在井盖上的垃圾刮出清理。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种市政井盖清堵撬盖装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种市政井盖清堵撬盖装置，包括连接管和锤体，所述连接管的底端嵌套设置有锤体，所述锤体的左右两端均开口设置有收纳槽，所述收纳槽的底端均固定连接有限位弹簧，所述锤体的左右两端均转动连接有限位板，所述限位板的一侧紧密贴合有辅助板，所述锤体的左右两端均无缝焊接有清理板，所述清理板的一侧上方无缝焊接有刮动板。

作为上述技术方案的进一步描述：所述限位弹簧的另一端与限位板的一侧固定连接。

作为上述技术方案的进一步描述：所述限位弹簧处于初始状态时，锤体上表面与限位板下方之间的夹角为25°-30°设置，所述辅助板的一侧紧贴收纳槽上方。

作为上述技术方案的进一步描述：两个所述清理板均围绕锤体的纵向中轴线呈对称设置，所述清理板的外侧均为倾斜向上的尖锐状。

作为上述技术方案的进一步描述：所述刮动板与清理板之间垂直设置，所述刮动板的上方设置有向锤体中部延伸的勾爪。

作为上述技术方案的进一步描述：所述限位板的长度大于收纳槽的开口长度，所述辅助板呈圆弧状设置。

综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

1、本实用新型中，通过安装有限位板，使得当锤体的一侧在嵌入至井盖的渗水口中时，限位板的一侧紧贴在井盖的下方，使得在对井盖的提升过程中井盖不容易滑动，进一步的提高了装置的安全性能。

2、本实用新型中，通过安装有刮动板，使得当装置在对井盖内的垃圾进行清理时，可通过将清理板嵌入至渗水口中，让清理板一侧的刮动板在渗水口中移动对垃圾进行清理，且刮动板可卡住垃圾将垃圾往上提升，使用更加便捷。

附图说明

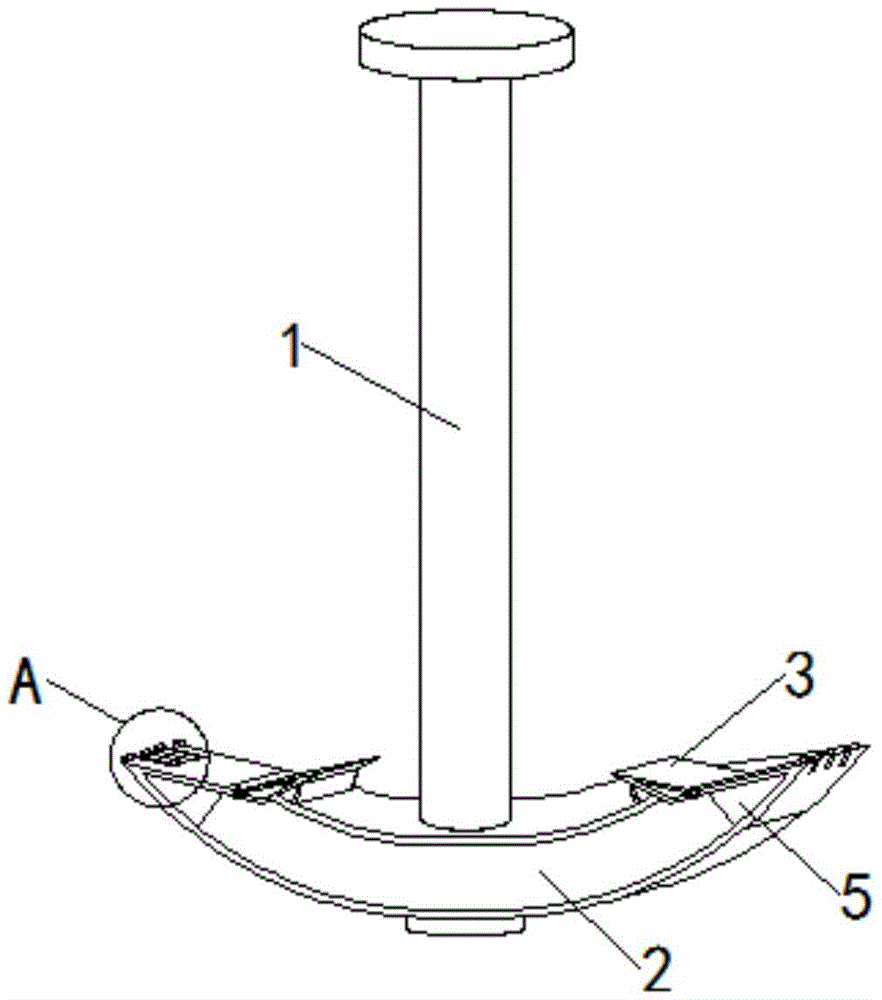

图1为本实用新型中整体结构示意图；

图2为本实用新型中整体结构剖面示意图；

图3为本实用新型中图1A处放大结构示意图；

图4为本实用新型中图2B处放大结构示意图。

图例说明：

1、连接管；2、锤体；201、收纳槽；202、限位弹簧；3、限位板；4、辅助板；5、清理板；501、刮动板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

参照图1-3，一种市政井盖清堵撬盖装置，包括连接管1和锤体2，连接管1的底端嵌套设置有锤体2，锤体2的左右两端均开口设置有收纳槽201，收纳槽201的底端均固定连接有限位弹簧202，锤体2的左右两端均转动连接有限位板3，限位板3的一侧紧密贴合有辅助板4，锤体2的左右两端均无缝焊接有清理板5，清理板5的一侧上方无缝焊接有刮动板501。

进一步的，限位弹簧202的另一端与限位板3的一侧固定连接，使得将锤体2的一侧依次嵌入至井盖的渗水口的过程中，限位板3推动限位弹簧202压缩，而当限位板3移动至井盖下方时，限位弹簧202推动限位板3弹起，自动对井盖进行锁紧，进一步的提高了装置的安全性能。

进一步的，限位弹簧202处于初始状态时，锤体2上表面与限位板3下方之间的夹角为25°-30°设置，辅助板4的一侧紧贴收纳槽201上方，使得将锤体2的一侧依次嵌入至井盖的渗水口的过程中，限位板3推动限位弹簧202压缩，而当限位板3移动至井盖下方时，限位弹簧202推动限位板3弹起，使得限位板3一侧紧贴在井盖的下方，从而装置在对井盖的提升过程中井盖不容易滑动。

进一步的，两个清理板5均围绕锤体2的纵向中轴线呈对称设置，清理板5的外侧均为倾斜向上的尖锐状，使得在对长方形的下水道井盖进行翘起时，可通过将锤体2嵌入至下水道井盖的涉水口中并旋转90°，让锤体2可快速紧贴在井盖的下方，更加便于对长方形井盖的快速提升。

进一步的，刮动板501与清理板5之间垂直设置，刮动板501的上方设置有向锤体2中部延伸的勾爪，使得在将锤体2两侧清理板5嵌入至渗水口中时，让清理板5一侧的刮动板501在渗水口中移动对垃圾进行刮动清理，刮动板501的勾爪可卡住垃圾将垃圾往上提升，使用更加便捷。

进一步的，限位板3的长度大于收纳槽201的开口长度，辅助板4呈圆弧状设置，使得当装置在对垃圾进行清理的过程中，辅助板4会对垃圾进行阻拦，使得垃圾不容易进入至收纳槽201内部。

工作原理：在对井盖内涉水口的垃圾进行清理时，可通过将锤体2两侧清理板5嵌入至渗水口中，让清理板5一侧的刮动板501在渗水口中移动对垃圾进行刮动清理，且刮动板501可卡住垃圾将垃圾往上提升，使用更加便捷，在翘起圆形的井盖时，将锤体2的一侧依次嵌入至井盖的渗水口中，限位板3推动限位弹簧202压缩，而当限位板3移动至井盖下方时，限位弹簧202推动限位板3弹起，使得限位板3一侧紧贴在井盖的下方，从而装置在对井盖的提升过程中井盖不容易滑动，在对长方形的下水道井盖进行翘起时，可通过将锤体2嵌入至下水道井盖的涉水口中并旋转90°，使得锤体2可快速紧贴在井盖的下方。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
