技术领域

本实用新型涉及假山搬运技术领域，具体来说，涉及一种园林假山搬运固定底盘。

背景技术

假山具有多方面的造景功能，如构成园林的主景或地形骨架，划分和组织园林空间，布置庭院、驳岸、护坡、挡土，设置自然式花台。还可以与园林建筑、园路、场地和园林植物组合成富于变化的景致，借以减少人工气氛，增添自然生趣，使园林建筑融汇到山水环境中。因此，假山成为表现中国自然山水园的特征之一；

在现有技术中，假山在进行搬运时，大大采用捆绑吊装的方式进行搬运，但该方法容易损坏假山，因此，急需一种园林假山搬运固定底盘。

实用新型内容

本实用新型旨在于解决背景中的问题，从而提供一种园林假山搬运固定底盘。

为实现上述目的，本实用新型提供如下技术方案：一种园林假山搬运固定底盘,包括：底架、底盘、凹槽、固定槽、安装块、流体层、橡胶层、受力板、螺栓、卡头、移动结构、轮子、支撑块、连接块、固定块、连接槽、卡槽和固定架，所述底架顶端固定连接底盘，所述底盘内部固定连接设有流体层，所述底盘顶端外侧固定连接设有凹槽，所述凹槽内部均匀设有若干螺栓，所述底盘顶端固定连接设有橡胶层，所述橡胶层外侧活动连接设有受力板，且橡胶层与受力板通过螺栓与凹槽固定连接，所述底盘两侧外壁两端均固定连接设有卡头，所述底盘两侧外壁两端底端均固定连接设有固定槽，所述底盘两侧外壁两端中间均固定连接设有安装块，所述安装块一端活动连接设有移动结构，所述移动结构底端活动连接设有轮子，所述轮子中间活动连接设有支撑块，所述支撑块顶端固定连接设有连接块，所述连接块一侧固定连接设有固定块，且固定块与固定槽活动连接，所述连接块另一侧中间坚固的连接设有卡槽，且卡槽与卡头活动连接，所述连接块顶端中间固定连接设有连接槽，且连接槽与安装块活动连接，所述底盘外壁四侧均活动连接设有固定架。

优选的，所述固定架呈类不字型结构，且固定架左右两端分为长端和短端，且短端顶端设有若干小孔，长端外侧设有若干贯穿小孔。

优选的，所述固定块和固定槽顶端均为圆弧面结构，且固定块与固定槽大小相同。

优选的，所述底盘顶端为圆弧面结构。

优选的，所述流体层材料为液体或者胶体，例如：水、橡皮泥等。

优选的，所述橡胶层为弹性橡胶制成，且橡胶层上表面设有三角形凸起。

优选的，所述底架呈米字型结构，且底架和底盘均为钢材料制成。

本实用新型提供了一种园林假山搬运固定底盘，具有以下有益效果：

1、该园林假山搬运固定底盘通过设置橡胶层和流体层，使该底盘在对假山进行搬运时，假山可以与底盘表面的接触面积大大增加，使假山在搬运途中不易被损坏，当假山放置到底盘上表面时，橡胶层在假山重力作用下发生弹性形变，使假山底端贴合在橡胶层4的表面，同时橡胶层下表面外侧与底盘顶端圆弧面形成受力拉伸结构，使橡胶层下表面受力均匀，使底盘不会有棱角将橡胶层割坏，同时，使流体层受到外力时，会在底盘内部自由流动，同时将橡胶层支撑起来，使橡胶层完全贴合假山下表面，使假山与橡胶层的接触面积大大增加，使假山在搬运途中不易发生破损。

2、该园林假山搬运固定底盘通过设置固定架，使该底盘在对假山进行搬运时，固定架可以起到二次固定的作用，当假山搬运到底盘上方时，在将固定架往中间合拢，使固定架将假山四侧包围进行固定，同时通过螺栓将固定架左右两端长端和短端进行连接固定，时四个固定架固定成一个回型。

附图说明

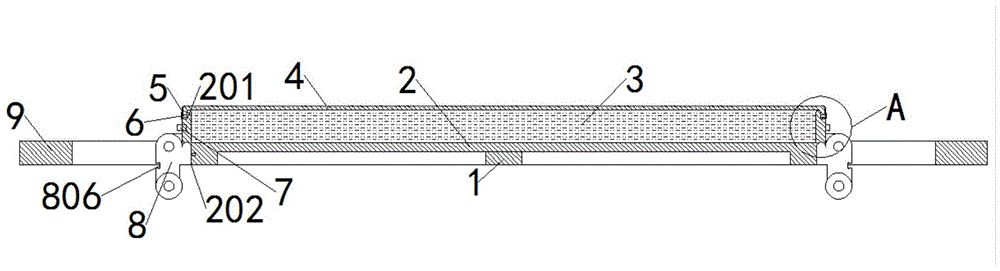

图1是本实用新型的整体剖视图。

图2是本实用新型的图1A处放大图。

图3是本实用新型的整体底端侧视图。

图4是本实用新型的移动结构结构示意图。

在图1至图4，部件名称或线条与附图编号的对应关系为：

底架-1，底盘-2，凹槽-201，固定槽-202，安装块-203，流体层-3，橡胶层-4，受力板-5，螺栓-6，卡头-7，移动结构-8，轮子-801，支撑块-802，连接块-803，固定块-804，连接槽-805，卡槽-806，固定架-9。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型一种园林假山搬运固定底盘,包括：底架1、底盘2、凹槽201、固定槽202、安装块203、流体层3、橡胶层4、受力板5、螺栓6、卡头7、移动结构8、轮子801、支撑块802、连接块803、固定块804、连接槽805、卡槽806和固定架9，底架1顶端固定连接底盘2，底盘2内部固定连接设有流体层3，底盘2顶端外侧固定连接设有凹槽201，凹槽201内部均匀设有若干螺栓6，底盘2顶端固定连接设有橡胶层4，橡胶层4外侧活动连接设有受力板5，且橡胶层4与受力板5通过螺栓6与凹槽201固定连接，底盘2两侧外壁两端均固定连接设有卡头7，底盘2两侧外壁两端底端均固定连接设有固定槽202，底盘2两侧外壁两端中间均固定连接设有安装块203，安装块203一端活动连接设有移动结构8，移动结构8底端活动连接设有轮子801，轮子801中间活动连接设有支撑块802，支撑块802顶端固定连接设有连接块803，连接块803一侧固定连接设有固定块804，且固定块804与固定槽202活动连接，连接块803另一侧中间坚固的连接设有卡槽806，且卡槽806与卡头7活动连接，连接块803顶端中间固定连接设有连接槽805，且连接槽805与安装块203活动连接，底盘2外壁四侧均活动连接设有固定架9。

本实施例中，固定架9呈类不字型结构，且固定架9左右两端分为长端和短端，且短端顶端设有若干小孔，长端外侧设有若干贯穿小孔，且固定架9通过合页与底架1进行连接，当假山搬运到底盘2上方时，在将固定架9往中间合拢，使固定架9将假山四侧包围进行固定，同时通过螺栓将固定架9左右两端长端和短端进行连接固定，时四个固定架9固定成一个回型。

本实施例中，固定块804和固定槽202顶端均为圆弧面结构，且固定块804与固定槽202大小相同，当对假山进行搬运时，先将移动结构从底盘2两侧外下放，使卡头7从卡槽806内部脱离，使轮子801往下转动，使固定块804转入固定槽202内部，同时固定块804一侧设置的卡扣可以与固定槽202内侧形成固定结构，使移动结构8不易从固定槽202内转出。

本实施例中，底盘2顶端为圆弧面结构，当将假山放置到底盘2内部时，橡胶层4在假山重力作用下发生弹性形变，使假山底端贴合在橡胶层4的表面，同时橡胶层4下表面外侧与底盘2顶端圆弧面形成受力拉伸结构，使橡胶层4下表面受力均匀，使底盘2不会有棱角将橡胶层4割坏。

本实施例中，流体层3材料为液体或者胶体，例如：水、橡皮泥等，使流体层3受到外力时，会在底盘2内部自由流动，同时将橡胶层4支撑起来，使橡胶层4完全贴合假山下表面，使假山与橡胶层的接触面积大大增加，使假山在搬运途中不易发生破损。

本实施例中，橡胶层4为弹性橡胶制成，且橡胶层4上表面设有三角形凸起，使橡胶层4上表面形成摩擦结构，同时橡胶制成的橡胶层4具有很好的张力和弹力，当有假山放置在表面时，橡胶层4会发生形变，使表面与假山更好的贴合。

本实施例中，底架1呈米字型结构，且底架1和底盘2均为钢材料制成，使底架1将底盘2全部托起，同时有大大增加了该搬运底盘的结构强度。

工作原理：当园林假山搬运固定底盘对假山进行搬运时，先将该底盘的移动结构从底盘2两侧支撑到底盘2底端；

先将移动结构从底盘2两侧外下放，使卡头7从卡槽806内部脱离，使轮子801往下转动，使固定块804转入固定槽202内部，同时固定块804一侧设置的卡扣可以与固定槽202内侧形成固定结构，使移动结构8不易从固定槽202内转出；

当假山放置到底盘2上表面时，橡胶层4在假山重力作用下发生弹性形变，使假山底端贴合在橡胶层4的表面，同时橡胶层4下表面外侧与底盘2顶端圆弧面形成受力拉伸结构，使橡胶层4下表面受力均匀，使底盘2不会有棱角将橡胶层4割坏；

同时，使流体层3受到外力时，会在底盘2内部自由流动，同时将橡胶层4支撑起来，使橡胶层4完全贴合假山下表面，使假山与橡胶层的接触面积大大增加，使假山在搬运途中不易发生破损；

当假山搬运到底盘2上方时，在将固定架9往中间合拢，使固定架9将假山四侧包围进行固定，同时通过螺栓将固定架9左右两端长端和短端进行连接固定，时四个固定架9固定成一个回型。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
