技术领域

本实用新型涉及市政工程技术领域，具体为一种垃圾粉碎装置。

背景技术

市政工程一般是属于国家的基础建设，是指城市建设中的各种公共交通设施、给水、排水、燃气、城市防洪、环境卫生及照明等基础设施建设，是城市生存和发展必不可少的物质基础。市政建筑施工中往往会产生不少建筑垃圾，部分的建筑垃圾进行的粉碎后可再回收，降低建筑垃圾所造成的危害，但不同的建筑垃圾需要粉碎的程度不一，现有的建筑垃圾粉碎结构无法对粉碎程度进行控制调节，因此需要在现有垃圾粉碎结构装置的基础上进行升级和改造，以克服现有问题和不足，提供一种可调节的市政工程的建筑垃圾粉碎装置。

实用新型内容

本实用新型的旨在于解决现有不同的建筑垃圾需要粉碎的程度不一，现有的建筑垃圾粉碎结构无法对粉碎程度进行控制调节的技术问题，提供一种可调节的市政工程的建筑垃圾粉碎装置。

为实现上述目的，本实用新型提供如下技术方案：一种可调节的市政工程的建筑垃圾粉碎装置，包括外箱、粉碎组件和调节组件，调节组件活动连接于外箱内部，粉碎组件固定安装于调节组件的内侧；

调节组件包括电机滑动座、滑动壁、滑动导轨、顶座滑槽、滑动限位件、调节螺栓和垫片，滑动导轨设置于外箱的一侧底部，滑动壁滑动连接于滑动导轨，顶座滑槽开设于一侧的顶座表面，滑动限位件贯通连接滑动壁并且滑动连接顶座滑槽，垫片套装于滑动限位件内部，调节螺栓螺纹连接于滑动限位件；

外箱的顶部开设有入口，入口两侧设置有顶座并且固定连接于外箱的顶部两侧，固定壁固定设置于外箱的内壁一侧，出口设置于外箱的底部中心处；

粉碎组件包括粉碎齿轮、第一电机、支撑臂和第二电机，支撑臂焊接固定于滑动壁的表面，粉碎齿轮设置安装于外箱内部，第一电机固定安装于电机滑动座表面，第二电机连接粉碎齿轮。

作为本实用新型进一步的方案：所述粉碎齿轮设置有两个，且一个设置于滑动壁由支撑臂进行固定支撑，另一个则靠近固定壁贯通固定安装于外箱。

作为本实用新型进一步的方案：所述粉碎齿轮分别由第一电机套装连接带动以及第二电机直接带动。

作为本实用新型进一步的方案：所述支撑臂设置于滑动壁的前后端。

作为本实用新型进一步的方案：所述电机滑动座与滑动壁设置于同一侧。

作为本实用新型进一步的方案：所述滑动壁与固定壁的内壁形状设置一致，均呈底部斜面状。

作为本实用新型进一步的方案：所述顶座滑槽设置有对称两条，且均由滑动限位件贯通电机滑动座连接。

本实用新型的有益效果为：

1、通过在本实用新型中设置滑动壁，由于粉碎齿轮一个设置于滑动壁由支撑臂进行固定支撑，另一个则靠近固定壁贯通固定安装于外箱，使得两个粉碎齿轮能够通过滑动壁来进行间距的调整，从而达到不同的粉碎程度；

2、该种可调节的市政工程的建筑垃圾粉碎装置的优点在于设置有顶座滑槽，由于顶座滑槽设置有对称两条，且均由滑动限位件贯通电机滑动座连接，使得滑动壁在进行移动后也可以得到对称平衡的固定，使得滑动壁的整体固定效果更佳；

3、该种可调节的市政工程的建筑垃圾粉碎装置设置有调节螺栓和垫片，垫片的设置能够增加摩擦阻力，使得调节螺栓在滑动限位件上进行锁死后能够起到较好的固定稳定效果，避免由于内部电机振动产生的滑动壁的位置移动。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

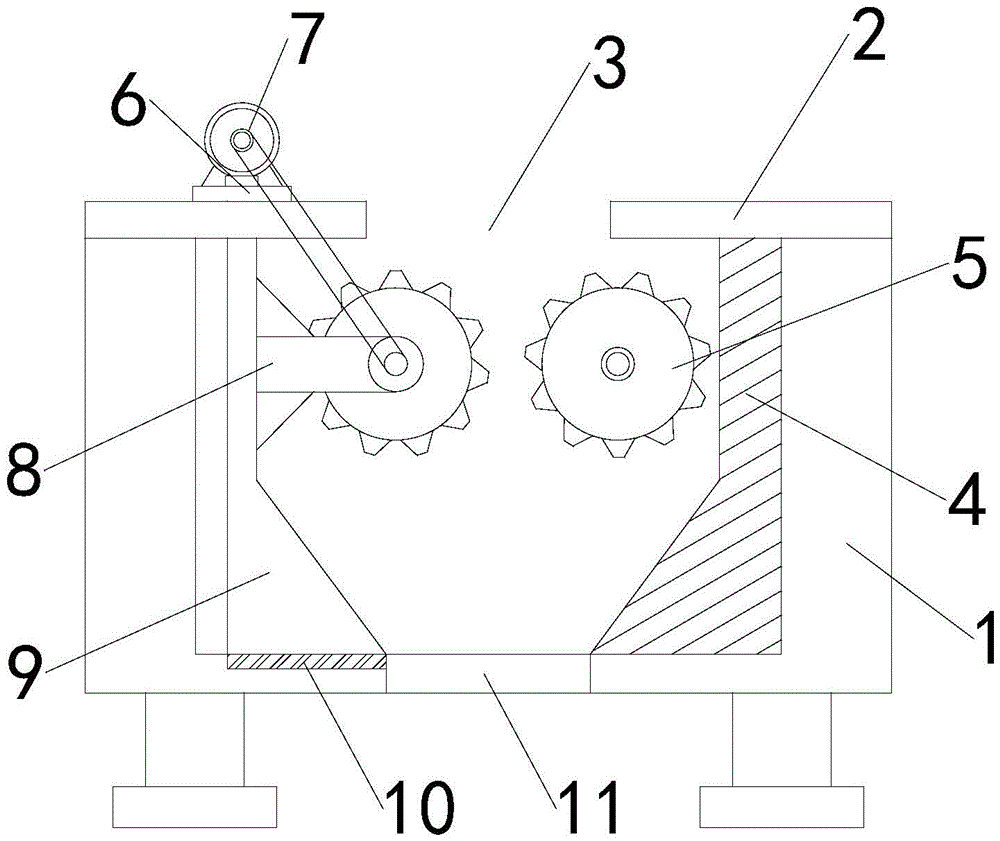

图1为本实用新型的整体内部结构示意图。

图2为本实用新型的顶部结构示意图。

图1-2中：1-外箱，2-顶座，3-入口，4-固定壁，5-粉碎齿轮，6-电机滑动座，7-第一电机，8-支撑臂，9-滑动壁，10-滑动导轨，11-出口，12-顶座滑槽，13-滑动限位件，14-调节螺栓，15-垫片，16-第二电机。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。

请参阅图1～2，本实用新型实施例中，一种可调节的市政工程的建筑垃圾粉碎装置，包括外箱1、粉碎组件和调节组件，调节组件活动连接于外箱1内部，粉碎组件固定安装于调节组件的内侧；

调节组件包括电机滑动座6、滑动壁9、滑动导轨10、顶座滑槽12、滑动限位件13、调节螺栓14和垫片15，滑动导轨10设置于外箱1的一侧底部，滑动壁9滑动连接于滑动导轨10，顶座滑槽12开设于一侧的顶座2表面，由于顶座滑槽12设置有对称两条，且均由滑动限位件13贯通电机滑动座6连接，使得滑动壁9在进行移动后也可以得到对称平衡的固定，使得滑动壁9的整体固定效果更佳，滑动限位件13贯通连接滑动壁9并且滑动连接顶座滑槽12，垫片15套装于滑动限位件13内部，垫片15的设置能够增加摩擦阻力，使得调节螺栓14在滑动限位件13上进行锁死后能够起到较好的固定稳定效果，避免由于内部电机振动产生的滑动壁9的位置移动，调节螺栓14螺纹连接于滑动限位件13；

外箱1的顶部开设有入口3，入口3两侧设置有顶座2并且固定连接于外箱1的顶部两侧，固定壁4固定设置于外箱1的内壁一侧，出口11设置于外箱1的底部中心处；

粉碎组件包括粉碎齿轮5、第一电机7、支撑臂8和第二电机16，支撑臂8焊接固定于滑动壁9的表面，粉碎齿轮5设置安装于外箱1内部，由于粉碎齿轮5一个设置于滑动壁9由支撑臂8进行固定支撑，另一个则靠近固定壁4贯通固定安装于外箱1，使得两个粉碎齿轮5能够通过滑动壁9来进行间距的调整，从而达到不同的粉碎程度，第一电机7固定安装于电机滑动座6表面，第二电机16连接粉碎齿轮5。

其中，粉碎齿轮5设置有两个，且一个设置于滑动壁9由支撑臂8进行固定支撑，另一个则靠近固定壁4贯通固定安装于外箱1，使得两个粉碎齿轮5能够通过滑动壁9来进行间距的调整。

其中，粉碎齿轮5分别由第一电机7套装连接带动以及第二电机16直接带动。

其中，支撑臂8设置于滑动壁9的前后端，可以有效的对滑动壁9侧的粉碎齿轮5进行支撑固定。

其中，电机滑动座6与滑动壁9设置于同一侧，可以控制滑动壁9的移动调节并且对其进行锁死固定。

其中，滑动壁9与固定壁4的内壁形状设置一致，均呈底部斜面状，能够对垃圾的收集聚集起到一定的效果。

其中，顶座滑槽12设置有对称两条，且均由滑动限位件13贯通电机滑动座6连接，使得滑动壁9在进行移动后也可以得到良好有效的固定。

工作原理：

在使用本实用新型一种可调节的市政工程的建筑垃圾粉碎装置时，首先，根据市政工程垃圾所需粉碎程度对滑动壁9进行调整，使得外箱1内部的粉碎齿轮5之间间距设置一定间距，通过将电机滑动座6表面的滑动限位件13进行与调节螺栓14之间的螺纹旋转，被调节螺栓14锁定的垫片15脱离外力的固定后，使得电机滑动座6可以在顶座滑槽12内部滑动进行间距位置的调整，带动滑动壁9在外箱1之中底部的滑动导轨10中进行滑动，并且通过焊接连接滑动壁9的支撑臂8支撑粉碎齿轮5进行同样的移动，再通过调节螺栓14与滑动限位件13进行螺纹锁定，使得电机滑动座6得以固定在顶座2，在固定之后可以开启第一电机7与第二电机16进行粉碎齿轮5的带动旋转，并且将建筑垃圾从入口3进入其中进行粉碎，粉碎后的建筑垃圾则从底部出口11出至外部进行收集以及后续的回收流程。
