技术领域

本实用新型涉及电缆技术领域，具体为一种市政工程穿插电缆支撑装置。

背景技术

电缆是输送电力的载体，电缆穿插是从拐角的一侧拉向另一侧，目前虽有部分支撑装置能够进行拐角处的穿插，但是其在使用的过程中，还存在不能够根据需求对电缆穿插方向进行角度的调整，导致不能适应各种拐角角度的穿插拉伸，从而不方便工作人员的使用。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种市政工程穿插电缆支撑装置，解决了目前虽有部分支撑装置能够进行拐角处的穿插，但是其在使用的过程中，还存在不能够根据需求对电缆穿插方向进行角度的调整，导致不能适应各种拐角角度的穿插拉伸，从而不方便工作人员的使用的问题。

(二)技术方案

为达到以上目的，本实用新型采取的技术方案是：一种市政工程穿插电缆支撑装置，包括底板，所述底板的上表面固定连接有第一转轴，所述第一转轴外套接有两个第一轴承，所述第一轴承的右侧面设置有活动板，所述活动板的上表面开设有第一滑槽，所述第一滑槽内壁的左侧面通过第一弹簧与第一滑块的左侧面固定连接，所述第一滑块滑动连接在第一滑槽内，所述第一滑块和活动板的上表面均设置有转动装置。

所述转动装置的上表面设置有凹形盘，且两个凹形盘的相对面搭接，所述活动板的下表面通过支撑板与第二滑块的上表面固定连接，且两个第二滑块分别滑动连接在底板上表面开设的两个第二滑槽内，所述底板的上表面开设有若干个凹槽，且其中四个凹槽内设置有四个滑杆，且四个滑杆与两个拉杆的下表面固定连接，所述拉杆的下表面分别通过两个第二弹簧与两个滑套的上表面固定连接，且两个滑套卡接在支撑板内设置的框架的下表面。

优选的，所述转动装置包括第二轴承，且两个第二轴承分别设置在第一滑块和活动板的上表面，所述第二轴承内套接有第二转轴，所述第二转轴固定连接在凹形盘的下表面。

优选的，所述框架内壁的上表面固定连接有借力板，所述借力板的外表面设置有防滑纹，所述拉杆的外表面设置有防滑纹。

优选的，所述第一滑块的形状为T形，所述第一滑槽的形状与第一滑块的形状相适配。

优选的，所述第二滑块的形状为T形，所述第二滑槽的形状与第二滑块的形状相适配。

(三)有益效果

本实用新型的有益效果在于：

1、该市政工程穿插电缆支撑装置，通过第一轴承、第一转轴、凹形盘、第二弹簧、拉杆、滑杆和借力板之间的相互配合，当需要调整角度时，通过拉借力板拉动滑杆，使得滑杆脱离凹槽，同时拉杆带动第二弹簧伸长、然后再通过第一轴承在第一转轴外转动，进而调整活动板的角度，使得活动板通过第二滑块在第二滑槽内滑动进行角度的转动，当达到合适角度时，松开拉杆，使得第二弹簧利用自身的拉力带动滑杆卡入凹槽内，从而对活动板的位置进行固定，使得角度调整完成，通过上述操作，不仅可以根据需求对电缆拐角的穿插方向进行多角度的调整，进而还能更好的适应各种不同的穿插角度的拉伸，从而保障工作人员更好的对本装置的使用。

2、该市政工程穿插电缆支撑装置，通过设置第一滑块和第一滑槽，且第一滑块和第一滑槽的形状均为T形，使得第一滑块可以在第一滑槽内更加稳定的滑动，从而可以保障第一弹簧伸缩的稳定性。

3、该市政工程穿插电缆支撑装置，通过设置借力板，且借力板的外表面设置有防滑纹，使得工作人员的手掌握住借力板的同时，借力板可以为工作人员提供充足的摩擦力，避免滑动的现象，从而方便了工作人员通过借力板拉动拉杆的操作。

附图说明

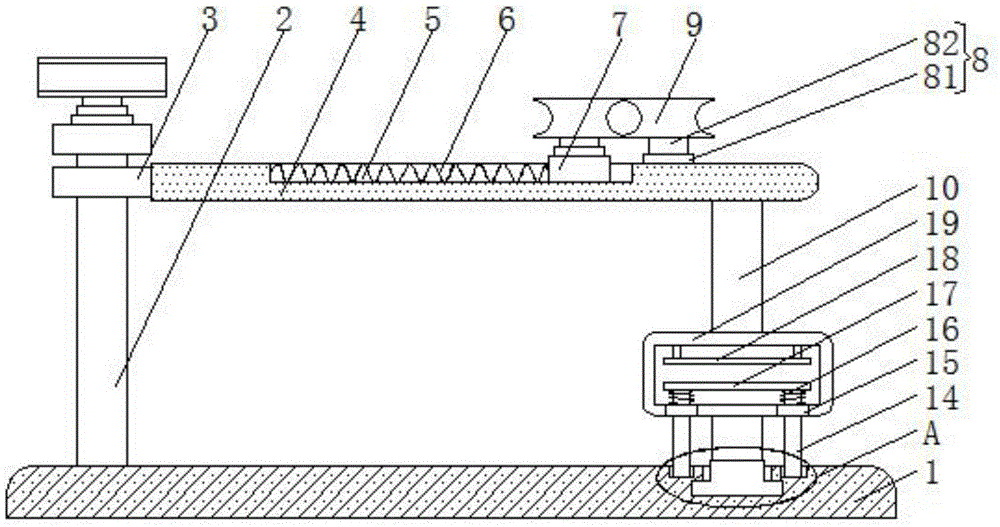

图1为本实用新型正视大的剖面结构示意图；

图2为本实用新型A处放大的结构示意图；

图3为本实用新型俯视的结构示意图。

图中：1底板、2第一转轴、3第一轴承、4活动板、5第一滑槽、6第一弹簧、7第一滑块、8转动装置、81第二轴承、82第二转轴、9凹形盘、10支撑板、11第二滑块、12第二滑槽、13凹槽、14滑杆、15滑套、16第二弹簧、17拉杆、18借力板、19框架。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-3所示，本实用新型提供一种技术方案：一种市政工程穿插电缆支撑装置，包括底板1，底板1的上表面固定连接有第一转轴2，第一转轴2外套接有两个第一轴承3，通过设置第一轴承3，使得第一轴承3可以在第一转轴2外转动的更加稳定，从而可以保障活动板4稳定的转动，第一轴承3的右侧面设置有活动板4，活动板4的上表面开设有第一滑槽5，第一滑槽5内壁的左侧面通过第一弹簧6与第一滑块7的左侧面固定连接，第一滑块7的形状为T形，第一滑槽5的形状与第一滑块7的形状相适配，通过设置第一滑块7和第一滑槽5，且第一滑块7和第一滑槽5的形状均为T形，使得第一滑块7可以在第一滑槽5内更加稳定的滑动，从而可以保障第一弹簧6伸缩的稳定性，第一滑块7滑动连接在第一滑槽5内，第一滑块7和活动板4的上表面均设置有转动装置8，转动装置8包括第二轴承81，且两个第二轴承81分别设置在第一滑块7和活动板4的上表面，第二轴承81内套接有第二转轴82，通过设置第二转轴82和第二轴承81，从而使得第二转轴82可以在第二轴承81内转动的更加稳定，从而可以保障电缆在凹形盘9内转动时更加稳定，降低了摩擦力，从而可以保障电缆的使用寿命，第二转轴82固定连接在凹形盘9的下表面。

转动装置8的上表面设置有凹形盘9，且两个凹形盘9的相对面搭接，活动板4的下表面通过支撑板10与第二滑块11的上表面固定连接，且两个第二滑块11分别滑动连接在底板1上表面开设的两个第二滑槽12内，第二滑块11的形状为T形，第二滑槽12的形状与第二滑块11的形状相适配，通过设置第二滑块11和第二滑槽12，且第二滑块11和第二滑槽12的形状均为T形，使得第二滑块11可以在第二滑槽12平稳的滑动，从而可以进一步保障活动板4移动的平稳性，底板1的上表面开设有若干个凹槽13，且其中四个凹槽13内设置有四个滑杆14，且四个滑杆14与两个拉杆17的下表面固定连接，拉杆17的外表面设置有防滑纹，通过设置拉杆17，且拉杆17的外表面设置有防滑纹，使得工作人员的手在握住拉杆17时，使得拉杆17可以为工作人员提供充足的摩擦力，避免了滑动，从而更加方便工作人员的使用，拉杆17的下表面分别通过两个第二弹簧16与两个滑套15的上表面固定连接，且两个滑套15卡接在支撑板10内设置的框架19的下表面，框架19内壁的上表面固定连接有借力板18，借力板18的外表面设置有防滑纹，通过设置借力板18，且借力板18的外表面设置有防滑纹，使得工作人员的手掌握住借力板18的同时，借力板18可以为工作人员提供充足的摩擦力，避免滑动的现象，从而方便了工作人员通过借力板18拉动拉杆17的操作。

本实用新型的操作步骤为：

S1、当需要调整角度时，通过拉借力板18拉动滑杆14，使得滑杆14脱离凹槽13，同时拉杆17带动第二弹簧16伸长、然后再通过第一轴承3在第一转轴2外转动，进而调整活动板4的角度，使得活动板4通过第二滑块11在第二滑槽12内滑动进行角度的转动；

S2、当达到合适角度时，松开拉杆17，使得第二弹簧16利用自身的拉力带动滑杆14卡入凹槽13内，从而对活动板4的位置进行固定，使得角度调整完成；

S3、通过拉动第一滑块7，使得第一滑块7压缩第一弹簧6，同时使得两个凹形盘9分离，使得工作人员将电缆置入两个凹形盘9之间，然后松开第一滑块7，使得第一弹簧6利用自身的弹力带动凹形盘9向右移动，使得两个凹形盘9闭合，使得电缆位于两个凹形盘9内，从而可以进行拉伸电缆工作。

以上所述的具体实施方式，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施方式而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
