技术领域

本实用新型涉及放水装置技术领域，尤其涉及一种水利分段放水装置。

背景技术

分段放水装置是单独对某一部分进行放水，不再需要只对整体进行放水即可，例如申请号为201420643207.6公开了水利分段放水装置，其组成包括:中间支柱，中间支柱的底部连接T形底梁，T形底梁的左侧连接左支柱，T形底梁的右侧连接右支柱，左支柱连接左弧形固定板，右支柱连接右弧形固定板，中间支柱开有T形插槽，T形插槽连接T形插条，T形插条连接中间隔板，中间隔板的底部连接T形底梁的竖梁，中间隔板连接圆套，圆套插接倒U形插件的一侧插杆，倒U形插件的另一侧插杆连接转动板，转动板连接横截面为U形的开口插件，左弧形固定板与右弧形固定板的顶部和底部均连接固定套，固定套连接转轴，转轴连接横截面为U形的反开口插件，反开口插件与开口插件之间相互插接定位，该实用新型用于水渠分段放水；

然而现有的分段放水装置为固定式结构，不便于组合安装，不能调节分段位置。

实用新型内容

本实用新型的目的是为了解决现有技术中存在分段放水装置为固定式结构，不便于组合安装，不能调节分段位置的缺点，而提出的水利分段放水装置。

为了实现上述目的，本实用新型采用了如下技术方案：

水利分段放水装置，包括中间支柱，中间支柱的一侧固定连接有底梁，所述中间支柱的一侧开设有两个固定槽，两个固定槽内均活动安装有固定座，两个固定座的一侧均转动安装有固定板，所述固定座的两侧均开设有限位槽，固定槽的两侧内壁上均开设有凹槽，两个凹槽内均滑动安装有限位座，限位座与对应的限位槽相适配，所述中间支柱上开设有固定腔，固定腔的两侧内壁上均滑动安装有齿条，固定腔内转动安装有齿轮，齿轮与两个齿条啮合，固定腔的一侧内壁上开设有两个连接孔，两个连接孔内均滑动安装有连接杆，连接杆的一端固定安装在对应的限位座上，连接杆的另一端固定安装在对应的齿条上。

优选的，所述限位座的一侧开设有螺纹槽，凹槽的一侧内壁上开设有转动槽，转动槽内转动安装有丝杆，丝杆的一端螺纹安装在螺纹槽内，丝杆上固定套设有第一锥齿轮，第一锥齿轮带动丝杆转动，丝杆带动限位座移动。

优选的，所述凹槽的一侧内壁上开设有转动孔，转动孔内转动安装有转动杆，转动杆的一端延伸至凹槽内并固定安装有第二锥齿轮，转动杆带动第二锥齿轮转动，第二锥齿轮带动第一锥齿轮转动。

优选的，所述第二锥齿轮与第一锥齿轮啮合，转动杆的另一端延伸至中间支柱的外侧并固定安装有转动座，转动座转动安装在中间支柱上，转动座带动转动杆转动，转动杆带动第二锥齿轮转动。

优选的，所述固定腔的两侧内壁上均开设有安装槽，齿轮的两侧均固定安装有安装块，安装块转动安装在对应的安装槽内，齿轮转动时带动安装块在安装槽内转动，可以稳定齿轮转动时的位置。

与现有技术相比，本实用新型的有益效果在于：

(1)本方案通过转动固定板，固定板在固定座上转动即可调节固定板的倾斜角度，将固定座插入固定槽内，并将固定座向内推动，转动转动座，转动杆带动第二锥齿轮转动，第二锥齿轮带动第一锥齿轮转动，丝杆带动限位座移动；

(2)本方案通过限位座带动连接杆移动，齿条带动齿轮转动，齿轮带动另一个齿条移动，使得两个限位座同时滑入对应的两个限位槽内，即可固定固定座在固定槽内的位置，反向转动转动座，即可将固定座从固定槽内取出；

本实用新型结构合理，操作方便，该分段放水装置为组合式结构，便于组合安装，能调节分段和放水位置。

附图说明

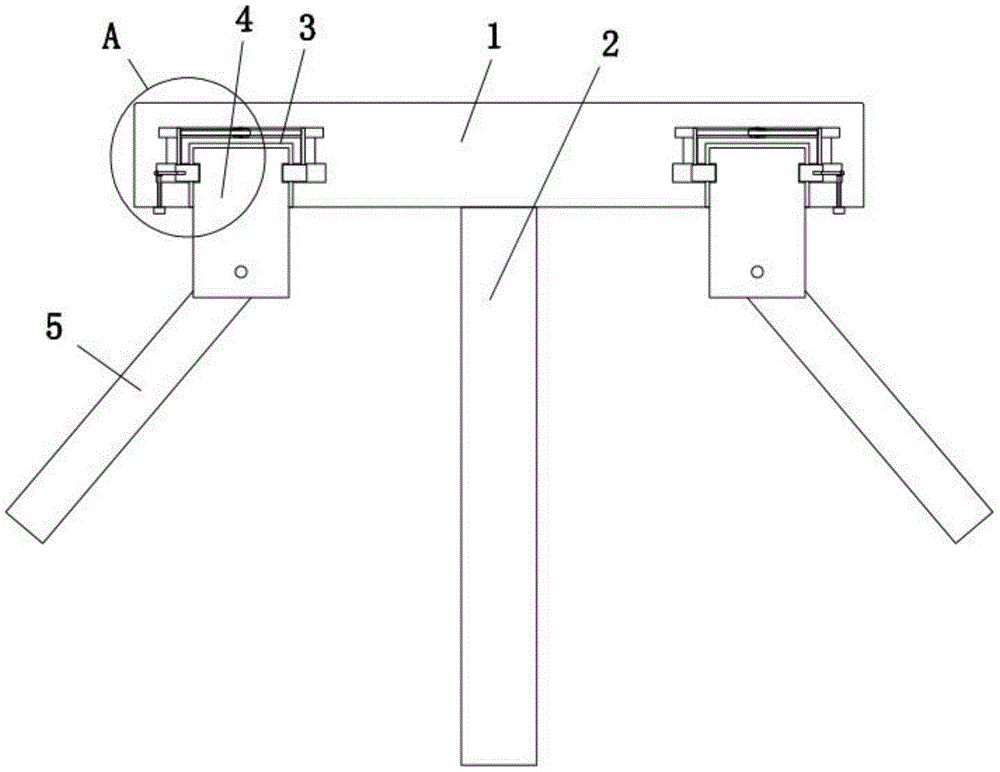

图1为本实用新型提出的水利分段放水装置的主视结构示意图；

图2为本实用新型提出的水利分段放水装置的A部分结构示意图；

图3为本实用新型提出的水利分段放水装置的B部分结构示意图。

图中：1、中间支柱；2、底梁；3、固定槽；4、固定座；5、固定板；6、限位槽；7、凹槽；8、限位座；9、丝杆；10、第一锥齿轮；11、转动杆；12、第二锥齿轮；13、转动座；14、连接杆；15、固定腔；16、齿条；17、齿轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，水利分段放水装置，包括中间支柱1，中间支柱1的一侧固定连接有底梁2，中间支柱1的一侧开设有两个固定槽3，两个固定槽3内均活动安装有固定座4，两个固定座4的一侧均转动安装有固定板5，固定座4的两侧均开设有限位槽6，固定槽3的两侧内壁上均开设有凹槽7，两个凹槽7内均滑动安装有限位座8，限位座8与对应的限位槽6相适配，中间支柱1上开设有固定腔15，固定腔15的两侧内壁上均滑动安装有齿条16，固定腔15内转动安装有齿轮17，齿轮17与两个齿条16啮合，固定腔15的一侧内壁上开设有两个连接孔，两个连接孔内均滑动安装有连接杆14，连接杆14的一端固定安装在对应的限位座8上，连接杆14的另一端固定安装在对应的齿条16上。

本实施例中，限位座8的一侧开设有螺纹槽，凹槽7的一侧内壁上开设有转动槽，转动槽内转动安装有丝杆9，丝杆9的一端螺纹安装在螺纹槽内，丝杆9上固定套设有第一锥齿轮10，第一锥齿轮10带动丝杆9转动，丝杆9带动限位座8移动。

本实施例中，凹槽7的一侧内壁上开设有转动孔，转动孔内转动安装有转动杆11，转动杆11的一端延伸至凹槽7内并固定安装有第二锥齿轮12，转动杆11带动第二锥齿轮12转动，第二锥齿轮12带动第一锥齿轮10转动。

本实施例中，第二锥齿轮12与第一锥齿轮10啮合，转动杆11的另一端延伸至中间支柱1的外侧并固定安装有转动座13，转动座13转动安装在中间支柱1上，转动座13带动转动杆11转动，转动杆11带动第二锥齿轮12转动。

本实施例中，固定腔15的两侧内壁上均开设有安装槽，齿轮17的两侧均固定安装有安装块，安装块转动安装在对应的安装槽内，齿轮17转动时带动安装块在安装槽内转动，可以稳定齿轮17转动时的位置。

本实施例中，通过转动固定板5，固定板5在固定座4上转动即可调节固定板5的倾斜角度，当安装另一个固定板5时，将固定座4插入固定槽3内，并将固定座4向内推动，转动转动座13，转动座13带动转动杆11转动，转动杆11带动第二锥齿轮12转动，第二锥齿轮12带动第一锥齿轮10转动，第一锥齿轮10带动丝杆9转动，丝杆9带动限位座8移动，通过限位座8带动连接杆14移动，连接杆14齿条16在固定腔15内滑动，齿条16带动齿轮17转动，齿轮17带动另一个齿条16移动，另一个齿条16带动对应的限位座8移动，使得两个限位座8同时滑入对应的两个限位槽6内，即可固定固定座4在固定槽3内的位置，当需要取出固定座4时，反向转动转动座13，即可带动限位座8滑出限位槽6，即可将固定座4从固定槽3内取出，能够给不同的水渠进行放水，控制灵活、方便，本实用新型结构合理，操作方便，该分段放水装置为组合式结构，便于组合安装，能调节分段和放水位置。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
