技术领域

本实用新型涉及畜牧大棚技术领域，更具体的，涉及一种自动换气装置技术领域。

背景技术

畜牧，是指采用畜、禽等已经被我们人类人工饲养驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产过程，其中养殖牛也是其中的一种，但是牛养殖时会排放大量的甲烷，而在牛棚养殖牛就会聚集大量的甲烷，而现有的牛大棚内至在牛棚的前后两端设置有简易的排风装置，从而导致甲烷不易排出，且甲烷比空气轻会聚集在牛棚的中上位置，从而影响牛棚内牛的生长以及健康。

实用新型内容

本实用新型旨在于解决现有的牛大棚内至在牛棚的前后两端设置有简易的排风装置，从而导致甲烷不易排出，且甲烷比空气轻会聚集在牛棚的中上位置，从而影响牛棚内牛的生长以及健康的问题，从而提供一种畜牧大棚的自动换气装置。

为实现上述目的，本实用新型提供如下技术方案：一种畜牧大棚的自动换气装置，包括装置外壳、无动力风球、管道一、底部出风管、固定支架、电动抽风机、管道二、档雨帽和甲烷浓度检测器，所述装置外壳顶部贯穿设置有无动力风球，所述无动力风球左右两侧固定连接有管道一，所述管道一底部内侧固定连接有底部出风管，且底部出风管位于装置外壳内侧底部，所述装置外壳顶部固定连接有固定支架，所述固定支架底部固定连接有电动抽风机，且电动抽风机通过固定支架与装置外壳相连接，所述电动抽风机左右两侧固定连接有管道二，且管道二贯穿设置在装置外壳中，所述管道二一侧顶部末端固定连接有档雨帽，所述装置外壳内部配套设置有甲烷浓度检测器。

进一步的优选方案：所述管道一呈半圆形，且管道一贴合在装置外壳内壁。

进一步的优选方案：所述底部出风管表面开孔设置有若干个开孔，且开孔通过管道一与无动力风球呈贯通设置。

进一步的优选方案：所述管道二呈“U”形状，且管道二末端与无动力风球之间呈交叉间隔设置。

进一步的优选方案：所述甲烷浓度检测器固定连接在装置外壳中上位置。

有益效果：

1、该种畜牧大棚的自动换气装置设置有管道一，管道一呈半圆形，且管道一贴合在装置外壳内壁，使用时通过无动力风球将装置外部的气流导入到管道一内，由于管道一呈半圆形且贴合在装置外壳内壁，从而使无动力风球、管道一和底部出风管的整体导流不影响装置内部的动物或是人员的日常操作，且由于底部出风管表面开孔设置有若干个开孔，且开孔通过管道一与无动力风球呈贯通设置，气流被导入管道一后会通过底部出风管将牛排放的甲烷向上吹拂，从而使装置内部的牛始终保持在空气通畅的状态。

2、其次，设置有管道二，管道二呈“U”形状，且管道二末端与无动力风球之间呈交叉间隔设置，当装置中上位置的浓度达到一定的数值时，通过人工打开电动抽风机，然后电动抽风机将甲烷抽进管道二，在通过管道二排除装置外部，由于管道二末端与无动力风球之间呈交叉间隔设置，从而使排出的气体与吸入的气体也呈现一定的间隔，从而不会再将废气吸入。

附图说明

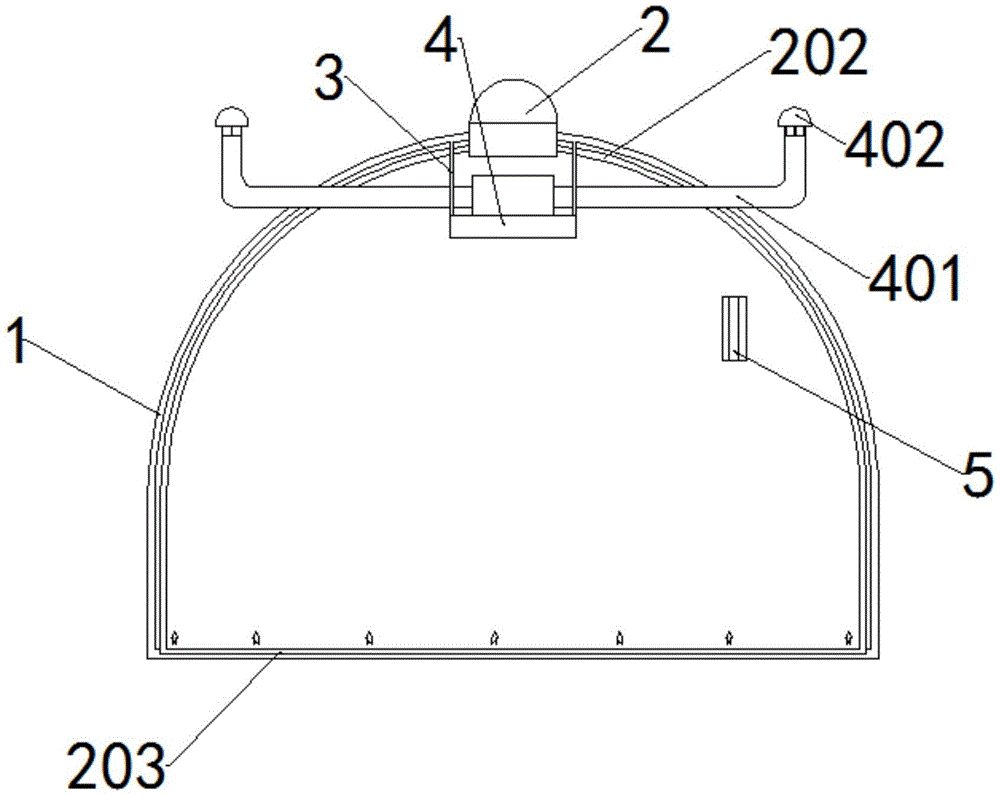

图1为本实用新型的整体正面剖面结构示意图。

图2为本实用新型的整体侧面结构示意图一。

图1-2中：1-装置外壳，2-无动力风球，202-管道一，203-底部出风管，3-固定支架，4-电动抽风机，401-管道二，402-档雨帽，5-甲烷浓度检测器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至2，本实用新型实施例中，一种畜牧大棚的自动换气装置，包括装置外壳1、无动力风球2、管道一202、底部出风管203、固定支架3、电动抽风机4、管道二401、档雨帽402和甲烷浓度检测器5，装置外壳1顶部贯穿设置有无动力风球2，无动力风球2左右两侧固定连接有管道一202，管道一202底部内侧固定连接有底部出风管203，且底部出风管203位于装置外壳1内侧底部，装置外壳1顶部固定连接有固定支架3，固定支架3底部固定连接有电动抽风机4，且电动抽风机4通过固定支架3与装置外壳1相连接，电动抽风机4左右两侧固定连接有管道二401，且管道二401贯穿设置在装置外壳1中，管道二401一侧顶部末端固定连接有档雨帽402，装置外壳1内部配套设置有甲烷浓度检测器5。

进一步的，底部出风管203表面开孔设置有若干个开孔，且开孔通过管道一202与无动力风球2呈贯通设置。

进一步的，甲烷浓度检测器5固定连接在装置外壳1中上位置。

进一步的，管道一202呈半圆形，且管道一202贴合在装置外壳1内壁，使用时通过无动力风球2将装置外部的气流导入到管道一202内，由于管道一202呈半圆形且贴合在装置外壳1内壁，从而使无动力风球2、管道一202和底部出风管203的整体导流不影响装置内部的动物或是人员的日常操作，且由于底部出风管203表面开孔设置有若干个开孔，且开孔通过管道一202与无动力风球2呈贯通设置，气流被导入管道一202后会通过底部出风管203将牛排放的甲烷向上吹拂，从而使装置内部的牛始终保持在空气通畅的状态。

进一步的，管道二401呈“U”形状，且管道二401末端与无动力风球2之间呈交叉间隔设置，当装置中上位置的浓度达到一定的数值时，通过人工打开电动抽风机4，然后电动抽风机4将甲烷抽进管道二401，在通过管道二401排除装置外部，由于管道二401末端与无动力风球2之间呈交叉间隔设置，从而使排出的气体与吸入的气体也呈现一定的间隔，从而不会再将废气吸入。

其中，甲烷浓度检测器5、电动抽风机4接线端均通过导线外接至电源端，其通过人工控制开关启闭。

其中，甲烷浓度检测器5与电动抽风机4之间信号接入端/输出端可无线连接，其由又有中央处理单元进行电信号转换传递，达到甲烷浓度检测器5的检测值形成电动抽风机4的自动开启，均可减少人工操作。

在使用本实用新型一种畜牧大棚的自动换气装置时，首先通过无动力风球2将装置外部的气流导入到管道一202内，然后气流被导入管道一202后会通过底部出风管203将牛排放的甲烷向上吹拂，从而使装置内部的牛始终保持在空气通畅的状态，当甲烷浓度检测器5检测到装置中上位置的浓度达到一定的数值时，再通过人工或是自动打开电动抽风机4，然后电动抽风机4将甲烷抽进管道二401，在通过管道二401排除装置外部，由于管道二401末端与无动力风球2之间呈交叉间隔设置，从而使排出的气体与吸入的气体也呈现一定的间隔，从而不会再将废气吸入，档雨帽402能起到一个防止雨水倒灌的作用。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
