技术领域

本实用新型涉及畜牧业技术领域，更具体的，涉及一种畜牧养殖可调型饮水槽技术领域。

背景技术

畜牧业，是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能。

饲养动物时，都需要饮水槽，由于饲养的动物不一样，所用的饮水槽的结构高度角度都不一样，有些体型高大或者脖子长的动物需要高的饮水槽，有些体型矮小或者脖子短的动物需要矮的或者倾斜的饮水槽，由于动物不断成长，要给不同的动物选择适合饮水槽，由于现有的饮水槽结构单一，饮水槽需要时刻更换，造成麻烦。

实用新型内容

本实用新型旨在于解决饮水槽结构单一，需要时刻更换而造成麻烦的问题，从而提供一种畜牧养殖可调型饮水槽。

为实现上述目的，本实用新型提供如下技术方案：一种畜牧养殖可调型饮水槽，包括饮水槽、手动螺旋升降杆、固定伸缩板、活动球和吸盘，所述饮水槽底部四端活动连接有吸盘，所述吸盘下端活动连接有活动球，所述活动球下端固定连接有固定伸缩板，所述固定伸缩板包括固定套、第一活动套、伸缩板、第二活动套、旋转扣和扣孔，所述固定套上端固定连接有活动球，且中部套接有第一活动套，所述第一活动套表面一侧固定连接有伸缩板，所述伸缩板另远离第一活动套一端贯穿设置有扣孔，所述扣孔中部活动连接有旋转扣，所述旋转扣活动连接有第二活动套，所述第二活动套套在固定套上，所述固定套下端固定连接有手动螺旋升降杆，所述手动螺旋升降杆包括螺纹杆、手摇和空心支撑柱，所述空心支撑柱中部贯穿设置有螺纹杆，所述螺纹杆上端固定连接有固定套，所述空心支撑柱上端活动连接有手摇。

优选的，所述其中两个手动螺旋升降杆上活动连接有手摇，并且处于对角线上，另外一条对角线上的两个手动螺旋升降杆不设置有手摇。

优选的，所述第一活动套设置在带手摇的手动螺旋升降杆上，第二活动套设置在不带手摇的手动螺旋升降杆上。

优选的，所述吸盘中部为空心结构。

优选的，所述空心支撑柱内表面呈螺纹状。

优选的，所述伸缩板材质为钢材。

本实用新型提供了一种畜牧养殖可调型饮水槽，具有以下有益效果：

1、该种畜牧养殖可调型饮水槽设置有手动螺旋升降杆，当需要调节饮水槽高度时，可摇动其手摇，使螺纹杆旋转上升，并且带动饮水槽上升，有效的调整所需的高度。

2、该种畜牧养殖可调型饮水槽设置有固定伸缩板，固定伸缩板可将相邻无手摇的手动螺旋升降杆固定，使同侧的手动螺旋升降杆同时升高或者下降，进而达到调整一侧饮水槽的高度，只需要摇动两个手摇即可有效调整整个饮水槽的高度和倾斜角度。

3、该种畜牧养殖可调型饮水槽设置有活动球，活动球可使吸盘360度旋转，当调整一侧的饮水槽高度时，活动球自动使饮水槽倾斜，以防在调整饮水槽高度时受到阻碍。

附图说明

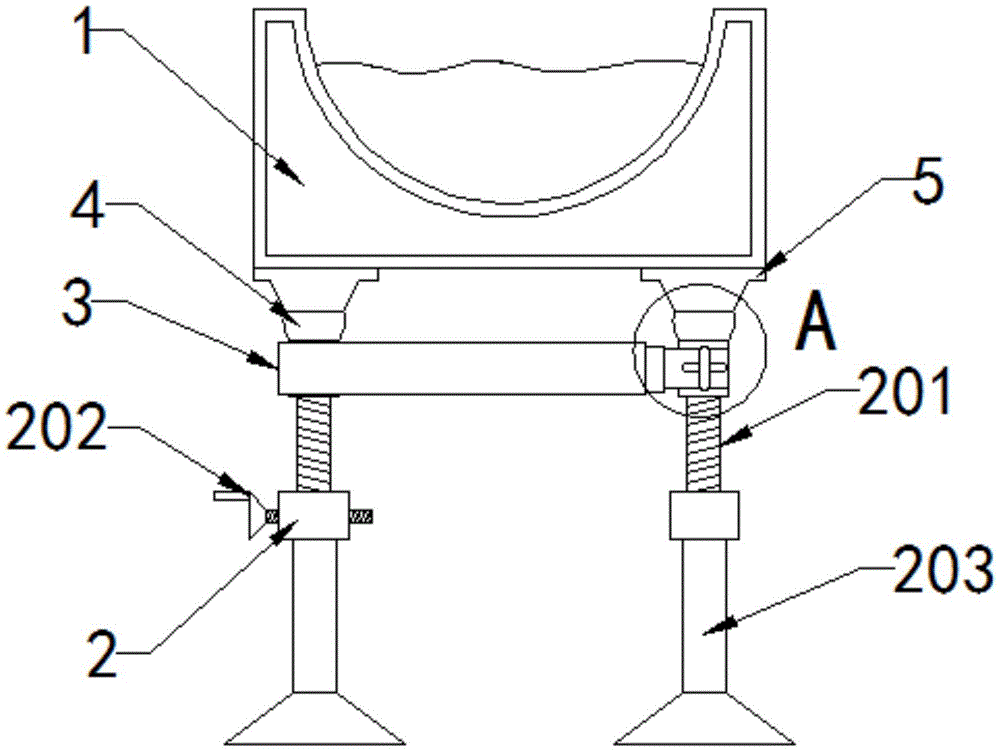

图1为本实用新型的整体正面结构示意图。

图2为本实用新型的侧面结构示意图。

图3为本实用新型的活动侧视结构示意图。

图4为本实用新型的图2中A处内剖结构示意图。

图5为本实用新型的固定伸缩板结构示意图。

图1-5中：1-饮水槽，2-手动螺旋升降杆，201-螺纹杆，202-手摇，203-空心支撑柱，3-固定伸缩板，301-固定套，302-第一活动套，303-伸缩板，304-第二活动套，305-旋转扣，306-扣孔，4-活动球，5-吸盘。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至5，本实用新型实施例中，一种畜牧养殖可调型饮水槽，包括饮水槽1、手动螺旋升降杆2、固定伸缩板3、活动球4和吸盘5，饮水槽1底部四端活动连接有吸盘5，吸盘5下端活动连接有活动球4，活动球4下端固定连接有固定伸缩板3，固定伸缩板3包括固定套301、第一活动套302、伸缩板303、第二活动套304、旋转扣305和扣孔306，固定套301上端固定连接有活动球4，且中部套接有第一活动套302，第一活动套302表面一侧固定连接有伸缩板303，伸缩板303另远离第一活动套302一端贯穿设置有扣孔306，扣孔306中部活动连接有旋转扣305，旋转扣305活动连接有第二活动套304，第二活动套304套在固定套301上，固定套301下端固定连接有手动螺旋升降杆2，手动螺旋升降杆2包括螺纹杆201、手摇202和空心支撑柱203，空心支撑柱203中部贯穿设置有螺纹杆201，螺纹杆201上端固定连接有固定套301，空心支撑柱203上端活动连接有手摇202。

本实施例中，其中两个手动螺旋升降杆2上活动连接有手摇202，并且处于对角线上，另外一条对角线上的两个手动螺旋升降杆2不设置有手摇202。

本实施例中，第一活动套302设置在带手摇202的手动螺旋升降杆2上，第二活动套304设置在不带手摇202的手动螺旋升降杆上。

本实施例中，吸盘5中部为空心结构，能够紧密套在活动球4上。

本实施例中，空心支撑柱203内表面呈螺纹状，当螺纹杆201上升时旋转上升，不易掉落。

本实施例中，伸缩板303材质为钢材，钢材硬度大，能够支撑固定住饮水槽，使其保持平衡。

在使用本实用新型一种畜牧养殖可调型饮水槽时，首先，检查设备是否完整，是否组装到位，将饮水槽1放在四组吸盘5上，当需要将饮水槽1整体升高时，将伸缩板303分别扣在饮水槽1两侧的手动螺旋升降杆2上，将该扣孔306对准套进旋转扣305上，转动旋转扣305固定好伸缩板303，然后摇动手摇202，使螺纹杆201旋转上升，然后带动固定伸缩板3上升，固定伸缩板3支撑起无手摇的手动螺旋升降杆2，使其上升，从而达到一侧的饮水槽1同时上升，另一侧同理，当需要使其前后高度不同时，分别将伸缩板303旋转套在正面与背面的旋转扣305上固定，使其向内侧倾斜时，将外侧的饮水槽1通过手动螺旋升降杆2抬高，使其达到所需的倾斜角度，当使用完毕时，将手动螺旋升降杆2收起，取下饮水槽1即可。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
