技术领域

本实用新型涉及太阳能路灯技术领域，尤其涉及一种具有遮雨功能的太阳能路灯。

背景技术

能源是社会和经济发展的重要保障，大力开发开再生能源是解决能源危机的主要途径，随着人们生活水平的提高，环保意识的增强，对人类可持续发展及身体健康的重视，扩大了人类对无污染，环保节能灯具的需求，LED太阳能路灯以太阳辐射能作为能源，白天利用太阳能电池板转化太阳能给蓄电池进行充电，晚上蓄电池给LED光源供电照明使用，无需复杂昂贵的管线铺设，可任意调整灯具的布局，安全节能无污染，无需人工操作工作稳定可靠，节省电费免维护。

但是，目前一些太阳能路灯是不具有防雨功能的，经常淋雨会导致太阳能路灯的使用寿命大大减少，也有些太阳能路灯上装有防雨罩，但是防雨罩一般都是与路灯为一体式的，这样一来就会给路灯后期的维修和保养增加难度，所以我们提出了一种具有遮雨功能的太阳能路灯来解决上述提出的问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有遮雨功能的太阳能路灯。

为了实现上述目的，本实用新型采用了如下技术方案：

一种具有遮雨功能的太阳能路灯，包括基座和透明防雨罩，所述基座的顶部固定安装有支撑杆，所述支撑杆的顶部焊接有连接杆，且连接杆上开设有放置腔，所述连接杆的底部固定安装有灯主体，所述灯主体的两侧开设有两个位于连接杆上的矩形通孔，且两个矩形通孔对称设置并与放置腔相连通，所述透明防雨罩的顶部两侧焊接有两个对称设置的矩形块，且矩形块与矩形通孔相适配，两个矩形块相互远离的一侧开设有安装槽，所述安装槽的两侧内壁上开设有两个对称设置的凹槽，两个凹槽内转动安装有同一个转轴，所述转轴位于安装槽内的外侧套设有弹簧圈，且弹簧圈的两端焊接在安装槽的内壁上，所述弹簧圈与转轴之间焊接有位于弹簧圈内侧和转轴外侧的弹簧扣，两个安装槽相互远离的一侧开设有开口。

优选的，所述凹槽的内壁上焊接有轴承的外圈，且轴承的内圈与转轴的外侧相焊接。

优选的，所述凹槽的内壁上焊接有轴承的外圈，且轴承的内圈与转轴的外侧相焊接。

优选的，所述矩形块的高度大于矩形通孔的深度，且透明防雨罩的顶部与连接杆的底部相接触。

优选的，所述弹簧扣的外侧套设有防磨橡皮圈，且透明防雨罩的顶部四周设有密封圈。

优选的，所述弹簧扣分为竖杆和两个对称设置的L形杆，且两个L形杆的远离转轴的一侧与竖杆相焊接，两个L形杆与弹簧圈和转轴相焊接。

与现有技术相比，本实用新型的有益效果是：通过连接杆、放置腔、矩形通孔、透明防雨罩和矩形块相配合，且矩形通孔与矩形块相适配，可以使得透明防雨罩通过矩形块与矩形通孔安装在连接杆上，且透明防雨罩的顶部与连接杆的底部相接触，通过矩形块、安装槽、凹槽、转轴、弹簧圈和弹簧扣相配合，且弹簧圈的两端焊接在安装槽内，可以使得矩形块处于矩形通孔内时，弹簧扣会压紧放置腔的内壁，并使得透明防雨罩与连接杆接触的更加紧密。

本实用新型结构简单，通过在灯主体的外侧安装透明防雨罩，就可以使得灯主体防雨，并通过弹簧扣与放置腔相配合，使得透明防雨罩与连接杆接触的更加紧密，便于防雨，便于安装，且维修方便。

附图说明

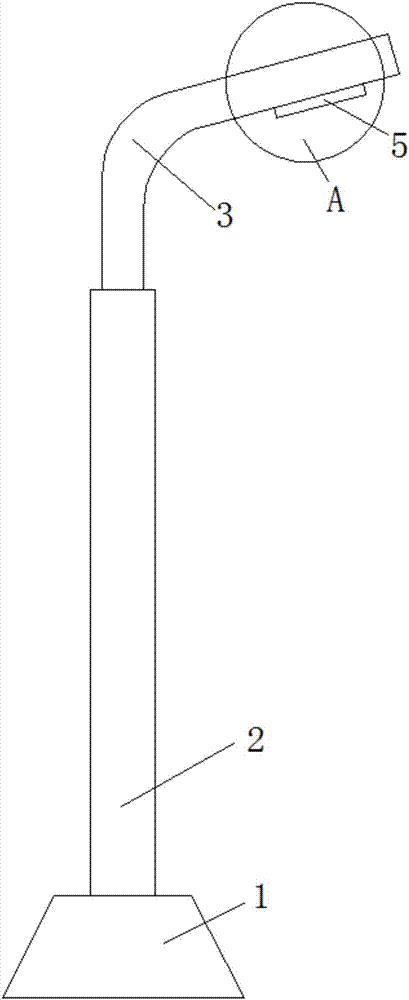

图1为本实用新型提出的一种具有遮雨功能的太阳能路灯的结构示意图；

图2为本实用新型提出的一种具有遮雨功能的太阳能路灯的A结构示意图；

图3为本实用新型提出的一种具有遮雨功能的太阳能路灯的透明防雨罩主视图；

图4为本实用新型提出的一种具有遮雨功能的太阳能路灯的透明防雨罩俯视图；

图5为本实用新型提出的一种具有遮雨功能的太阳能路灯的矩形块俯视图。

图中：1基座、2支撑杆、3连接杆、4放置腔、5灯主体、6矩形通孔、7透明防雨罩、8矩形块、9安装槽、10凹槽、11转轴、12弹簧圈、13弹簧扣。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-5，一种具有遮雨功能的太阳能路灯，包括基座1和透明防雨罩7，基座1的顶部固定安装有支撑杆2，支撑杆2的顶部焊接有连接杆3，且连接杆3上开设有放置腔4，连接杆3的底部固定安装有灯主体5，灯主体5的两侧开设有两个位于连接杆3上的矩形通孔6，且两个矩形通孔6对称设置并与放置腔相连通，透明防雨罩7的顶部两侧焊接有两个对称设置的矩形块8，且矩形块8与矩形通孔6相适配，两个矩形块8相互远离的一侧开设有安装槽9，安装槽9的两侧内壁上开设有两个对称设置的凹槽10，两个凹槽10内转动安装有同一个转轴11，转轴11位于安装槽9内的外侧套设有弹簧圈12，且弹簧圈12的两端焊接在安装槽9的内壁上，弹簧圈12与转轴11之间焊接有位于弹簧圈12内侧和转轴11外侧的弹簧扣13，两个安装槽9相互远离的一侧开设有开口，连接杆3的底部开设有与放置腔相连通的连通孔，且灯主体5固定安装在连通孔内，凹槽10的内壁上焊接有轴承的外圈，且轴承的内圈与转轴11的外侧相焊接，矩形块8的高度大于矩形通孔6的深度，且透明防雨罩7的顶部与连接杆3的底部相接触，弹簧扣13的外侧套设有防磨橡皮圈，且透明防雨罩7的顶部四周设有密封圈，弹簧扣13分为竖杆和两个对称设置的L形杆，且两个L形杆的远离转轴11的一侧与竖杆相焊接，两个L形杆与弹簧圈12和转轴11相焊接。

工作原理：当太阳能路灯需要安装防雨罩时，只需要将两个弹簧扣13用手抵压至与矩形块8平行，此时再把矩形块8对准矩形通孔6，并使得矩形块8插入矩形通孔6内，此时弹簧扣13是位于放置腔4内的，然后松开抵压弹簧扣13的手，因为弹簧扣13是焊接在弹簧圈12与转轴11之间的，且弹簧圈12的两端又是焊接在安装槽9内的，转轴11在安装槽9上开设的凹槽10内转动，所以当松开抵压弹簧扣13的手时，就会使得弹簧扣13因为弹簧圈12的弹力而回弹，此时因为弹簧扣13又是位于放置腔4内的，所以弹簧扣13在回弹的过程中，远离转轴11的一端就会扣在放置腔4的内壁上，并使得透明防雨罩7的顶部与连接杆3的底部紧密接触，当需要对灯主体5进行维修时，只需要用手用力拉下透明防雨罩7，使得弹簧扣13与矩形块8再次平行，并把矩形块8拉出矩形通孔6，然后在对灯主体5进行维修，从而解决了太阳能路灯防雨，且后期维修保养困难的问题。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
