技术领域

本实用新型涉及灯具技术领域，尤其涉及一种太阳能路灯支架。

背景技术

太阳能是取之不尽，用之不竭，清洁无污染并可再生的绿色环保能源。利用太阳能发电，无可比拟的清洁性、高度的安全性、能源的相对广泛性和充足性、长寿命以及免维护性等其他常规能源所不具备的优点，光伏能源被认为是二十一世纪最重要的新能源。太阳能路灯是采用晶体硅太阳能电池供电，免维护阀控式密封蓄电池(胶体电池)储存电能，超高亮LED灯具作为光源，并由智能化充放电控制器控制，用于代替传统公用电力照明的路灯。

随着社会的发展，太阳能路灯由于利用太阳能转化为电能来供电，节能环保，所以越来越多的太阳能路灯被人们所使用，但是现有的太阳能路灯支架都是固定结构的，尤其连接LED太阳能灯具的支架一般都是固定焊接在太阳能路灯支撑架上的，特别当LED太阳能灯具坏了需要拆装更换时，非常不便于工作人员操作，工作人员往往攀爬的很高，在太阳能路灯支撑架上进行高空作业更换LED太阳能灯具，但这样长时间高空作业容易疲劳、易发生坠落引发安全隐患。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种太阳能路灯支架。

为了实现上述目的，本实用新型采用了如下技术方案：

一种太阳能路灯支架，包括支撑架，所述支撑架的顶端通过连接架连接有太阳能电板，支撑架的外侧顶部设有支架，支架的顶部设有LED太阳能灯具，且LED太阳能灯具位于太阳能电板的下方，所述支撑架靠近支架的一侧开设有安装槽，所述支架靠近支撑架的一侧设有安装座，且安装座活动设于安装槽内，安装座上开设有位于安装槽内的安装孔，且安装孔竖直设置，安装孔的顶部开设有位于安装槽一侧内壁上的凹槽，且安装孔与凹槽位于同一竖直的轴线上，安装孔内活动设有安装柱，且安装柱活动贯穿安装孔并延伸至凹槽内，安装柱上开设有齿轮槽，安装柱通过齿轮槽啮合连接有位于凹槽内的齿轮，齿轮的内部固定套接有转动轴，且转动轴的一端延伸至支撑架的外侧并连接有第一转杆，第一转杆远离转动轴的一端连接有第二转杆，第二转杆上转动套接有套管，所述支撑架靠近第一转杆的一侧开设有转动槽，转动槽内固定安装有转动座，且转动轴转动安装于转动座上。

优选的，所述转动槽远离转动槽槽口的一侧内壁上开设有通孔，且通孔与凹槽连通，转动轴活动贯穿通孔并延伸至通孔的外侧。

优选的，所述支架倾斜设置在支撑架上。

优选的，所述第一转杆竖直设置。

优选的，所述第二转杆水平设置。

优选的，所述第一转杆、第二转杆、转动轴和套管共同构成一把摇把。

优选的，所述第一转杆的二分之一处开设有螺纹孔，螺纹孔内设有调节螺栓，且调节螺栓与支撑架相适配。

优选的，所述安装柱远离齿轮的一侧焊接有滑杆，凹槽靠近滑杆的一侧内壁上设有与滑杆相适配的滑槽，且滑杆与滑槽滑动连接。

与现有技术相比，本实用新型的有益效果是：

本实用新型中，通过增加安装座、安装孔、套管、第二转杆、调节螺栓、螺纹孔、第一转杆、转动座、转动轴、凹槽、安装柱、齿轮、太阳能电板、齿轮槽以及滑杆相互配合，不仅可以快速的把LED太阳能灯具进行拆装更换，而且能够有效避免以往工作人员因为长时间在高空作业产生疲劳而引发安全事故，有利于保障工作人员的人生安全。

附图说明

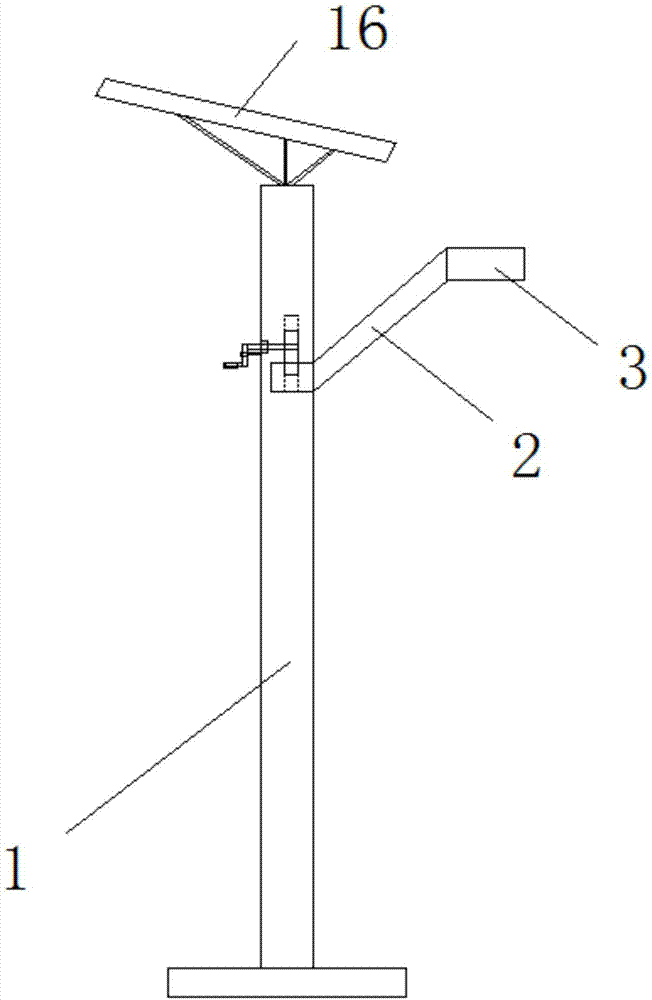

图1为本实用新型提出的一种太阳能路灯支架的主视结构示意图；

图2为本实用新型提出的一种太阳能路灯支架的局部放大结构示意图；

图3为本实用新型提出的一种太阳能路灯支架的齿轮与齿轮槽连接结构示意图。

图中：1支撑架、2支架、3LED太阳能灯具、4安装座、5安装孔、6套管、7第二转杆、8调节螺栓、9螺纹孔、10第一转杆、11转动座、12转动轴、13凹槽、14安装柱、15齿轮、16太阳能电板、17齿轮槽、18滑杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种太阳能路灯支架，包括支撑架1，支撑架1的顶端通过连接架连接有太阳能电板16，支撑架1的外侧顶部设有支架2，支架2的顶部设有LED太阳能灯具3，且LED太阳能灯具3位于太阳能电板16的下方，支撑架1靠近支架2的一侧开设有安装槽，支架2靠近支撑架1的一侧设有安装座4，且安装座4活动设于安装槽内，安装座4上开设有位于安装槽内的安装孔5，且安装孔5竖直设置，安装孔5的顶部开设有位于安装槽一侧内壁上的凹槽13，且安装孔5与凹槽13位于同一竖直的轴线上，安装孔5内活动设有安装柱14，且安装柱14活动贯穿安装孔5并延伸至凹槽13内，安装柱14上开设有齿轮槽17，安装柱14通过齿轮槽17啮合连接有位于凹槽13内的齿轮15，齿轮15的内部固定套接有转动轴12，且转动轴12的一端延伸至支撑架1的外侧并连接有第一转杆10，第一转杆10远离转动轴12的一端连接有第二转杆7，第二转杆7上转动套接有套管6，支撑架1靠近第一转杆10的一侧开设有转动槽，转动槽内固定安装有转动座11，且转动轴12转动安装于转动座11上，转动槽远离转动槽槽口的一侧内壁上开设有通孔，且通孔与凹槽13连通，转动轴12活动贯穿通孔并延伸至通孔的外侧，支架2倾斜设置在支撑架1上，第一转杆10竖直设置，第二转杆7水平设置，第一转杆10、第二转杆7、转动轴12和套管6共同构成一把摇把，第一转杆10的二分之一处开设有螺纹孔9，螺纹孔9内设有调节螺栓8，且调节螺栓8与支撑架1相适配，安装柱14远离齿轮15的一侧焊接有滑杆18，凹槽13靠近滑杆18的一侧内壁上设有与滑杆18相适配的滑槽，且滑杆18与滑槽滑动连接。

本实用新型中，当LED太阳能灯具坏了需要更换时，人们可以通过先把支架2拆卸下来，这样连同LED太阳能灯具3也就一起拆卸下来了，以便人们在地面更换好LED太阳能灯具3后，再把支架2安装在支撑架1，这样可以避免工作人员因为高空作业而引发安全隐患，其具体步骤如下：工作人员先松解调节螺栓8，通过手握套管6旋转第二转杆7，第二转杆7通过第一转杆10带动转动轴12转动，转动轴12又带动齿轮15转动，齿轮15又通过齿轮槽17带动安装柱14从安装孔5内向凹槽13方向移动，当安装柱14完全从安装孔5内移出来的时候，安装座4从安装槽内取出来，这样就把支架2以及LED太阳能灯具3也就一同拆卸下来了，当人们在地面更换好LED太阳能灯具3后，再把安装座4放入安装槽内，再通过旋转第二转杆7、第二转杆7带动第一转杆10转动，第一转杆10带动转动轴12转动，转动轴12转动又通过齿轮15以及齿轮槽17带动安装柱14从凹槽13向安装孔5内移动，当安装柱14完全移动到安装孔5内时，支架2既可安装在支撑架1，随后通过调节螺栓8与支撑架1锁死紧固，使转动轴12不会出现松动，这样最终就把LED太阳能灯具3安装好了，这样不仅可以快速的把LED太阳能灯具3进行拆装更换，而且能够有效避免以往工作人员因为长时间在高空作业产生疲劳而引发安全事故，有利于保障工作人员的人生安全。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
