技术领域

本实用新型涉及光源罩技术领域，尤其涉及一种园林用节能路灯的光源罩。

背景技术

园林路灯是园林路灯中必不可少的设备之一，园林路灯可改善园林环境，提高人们在游览园林的兴致。传统用于园林照明用的路灯大多有灯柱及固定于灯柱上端的路灯构成，路程功能单一，而且在园林中会长有许多的蚊子，尤其是在夜间蚊子喜欢躲在有灯光的地方，但是蚊子的生命力不强一碰到热源就会死去从而掉落在灯罩内，导致虫子积少成多给灯具的照明带来影响，现有的技术中，光源罩一般高度安装在灯罩内，不能进行拆卸，无法进行清理和更换，影响使用。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种园林用节能路灯的光源罩。

为了实现上述目的，本实用新型采用了如下技术方案：

一种园林用节能路灯的光源罩，包括壳体，所述壳体底端开设有第一凹槽，所述第一凹槽内活动安装有光源罩本体，所述第一凹槽开口的一侧内壁上开设有两个第二凹槽，两个第二凹槽基于第一凹槽开口中心对称设置，且两个第二凹槽均与第一凹槽相连通，所述第二凹槽两侧内壁上开设有第三凹槽，两个第三凹槽基于第二凹槽开口中心对称设置，所述第三凹槽内活动安装有两个活动板，两个活动板基于第三凹槽开口中心对称设置，两个活动板相互远离的一侧均设有第一弹簧和铰链，两个第一弹簧一端分别固定焊接在两个活动板远离第三凹槽开口的一侧，另一端均固定焊接在第三凹槽内壁上，两个所述铰链一端分别转动安装在两个活动板靠近第三凹槽开口的一侧，另一端均固定焊接在第三凹槽内壁上，所述光源罩本体上固定安装有环形箍，所述环形箍两侧均开设有第四凹槽，所述第四凹槽远离开口的一侧内壁上固定焊接有第二弹簧的一端，第二弹簧另一端固定焊接有固定块，所述固定块均与第二凹槽和第三凹槽相适配，且固定块与两个活动板相接触。

优选的，所述壳体顶端固定安装有太阳能板，所述太阳能板的输出端连接有蓄电池的输入端，所述蓄电池的输出端电性连接有控制器的输入端，所述控制器为基于AT89C51的单片机，太阳能板的型号为XHGD-100W。

优选的，两个所述活动板相互靠近的一侧均开设有滑槽，所述固定块两侧固定焊接有滑块，两个所述滑块分别滑动安装在两个滑槽内。

优选的，所述第三凹槽内壁上开设有滑珠槽，所述滑珠槽内壁上滑动安装有滑珠，所述滑珠与固定块相接触。

优选的，所述第一弹簧和第二弹簧均为高强度压缩弹簧。

优选的，所述第一凹槽远离开口的一侧内壁上固定安装有柔性橡胶垫。

与现有技术相比，本实用新型的有益效果是：

本实用新型中，通过壳体、第一凹槽、光源罩本体、第三凹槽、环形箍、第二凹槽、第四凹槽、第二弹簧、固定块配合使用，能够便于光源罩本体活动安装在壳体内，便于安装和拆卸，通过活动板、第一弹簧、铰链配合使用，能够便于光源罩本体稳固安装在壳体内，本实用新型能够便于稳固安装和拆卸光源罩本体，便于更换光源罩本体，结构简单，使用方便。

附图说明

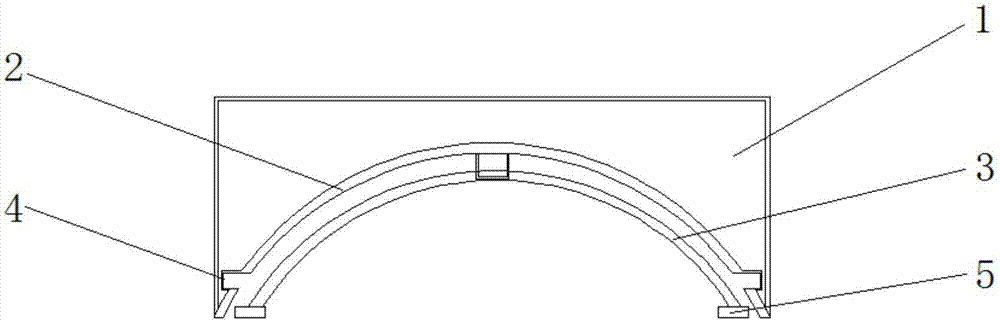

图1为本实用新型提出的一种园林用节能路灯的光源罩的结构示意图；

图2为本实用新型提出的一种园林用节能路灯的光源罩的壳体俯视图；

图3为本实用新型提出的一种园林用节能路灯的光源罩的壳体内部结构示意图；

图4为本实用新型提出的一种园林用节能路灯的光源罩的环形箍结构示意图。

图中：1壳体、2第一凹槽、3光源罩本体、4第三凹槽、5环形箍、6第二凹槽、7活动板、8第一弹簧、9铰链、10第四凹槽、11第二弹簧、12固定块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-4，一种园林用节能路灯的光源罩，包括壳体1，壳体1底端开设有第一凹槽2，第一凹槽2内活动安装有光源罩本体3，第一凹槽2开口的一侧内壁上开设有两个第二凹槽6，两个第二凹槽6基于第一凹槽2开口中心对称设置，且两个第二凹槽6均与第一凹槽2相连通，第二凹槽6两侧内壁上开设有第三凹槽4，两个第三凹槽4基于第二凹槽6开口中心对称设置，第三凹槽4内活动安装有两个活动板7，两个活动板7基于第三凹槽4开口中心对称设置，两个活动板7相互远离的一侧均设有第一弹簧8和铰链9，两个第一弹簧8一端分别固定焊接在两个活动板7远离第三凹槽4开口的一侧，另一端均固定焊接在第三凹槽4内壁上，两个铰链9一端分别转动安装在两个活动板7靠近第三凹槽4开口的一侧，另一端均固定焊接在第三凹槽4内壁上，光源罩本体3上固定安装有环形箍5，环形箍5两侧均开设有第四凹槽10，第四凹槽10远离开口的一侧内壁上固定焊接有第二弹簧11的一端，第二弹簧11另一端固定焊接有固定块12，固定块12均与第二凹槽6和第三凹槽4相适配，且固定块12与两个活动板7相接触。通过壳体1、第一凹槽2、光源罩本体3、第三凹槽4、环形箍5、第二凹槽6、第四凹槽10、第二弹簧11、固定块12配合使用，能够便于光源罩本体3活动安装在壳体1内，便于安装和拆卸，通过活动板7、第一弹簧8、铰链9配合使用，能够便于光源罩本体3稳固安装在壳体1内，本实用新型能够便于稳固安装和拆卸光源罩本体3，便于更换光源罩本体3，结构简单，使用方便。

壳体1顶端固定安装有太阳能板，太阳能板的输出端连接有蓄电池的输入端，蓄电池的输出端电性连接有控制器的输入端，控制器为基于AT89C51的单片机，太阳能板的型号为XHGD-100W，两个活动板7相互靠近的一侧均开设有滑槽，固定块12两侧固定焊接有滑块，两个滑块分别滑动安装在两个滑槽内，第三凹槽4内壁上开设有滑珠槽，滑珠槽内壁上滑动安装有滑珠，滑珠与固定块12相接触，第一弹簧8和第二弹簧11均为高强度压缩弹簧，第一凹槽2远离开口的一侧内壁上固定安装有柔性橡胶垫。通过壳体1、第一凹槽2、光源罩本体3、第三凹槽4、环形箍5、第二凹槽6、第四凹槽10、第二弹簧11、固定块12配合使用，能够便于光源罩本体3活动安装在壳体1内，便于安装和拆卸，通过活动板7、第一弹簧8、铰链9配合使用，能够便于光源罩本体3稳固安装在壳体1内，本实用新型能够便于稳固安装和拆卸光源罩本体3，便于更换光源罩本体3，结构简单，使用方便。

工作原理：使用中，环形箍5上的固定块12插入第二凹槽6中，固定块12挤压第二弹簧11，第二弹簧11反作用力下，稳固固定块12的位置，转动环形箍5，环形箍5带动固定块12转动，固定块12转动到第三凹槽4内，固定块12挤压活动板7，活动板7挤压第一弹簧8，第一弹簧8反作用力下夹紧固定块12，达到稳固安装光源罩本体3的目的。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
