专利名: 一种具有报警功能的节能路灯 出售状态: 未出售
专利号: 2017207630294 专利类型: 实用新型 专利分类: 市政规划
专利权人: 联系人 出售价格: 面议
详细介绍:

技术领域

本实用新型涉及节能路灯技术领域,尤其涉及一种具有报警功能的节能路灯。

背景技术

随着社会的不断发展进步,城市安全已被越来越重视,各个路段大规模的路灯照明、电话报警平台的建立、城市监控网络的组成,均能很有效的抑制城市犯罪率,而现有的监控、报警、照明通常都是独立运作的,存在着一些问题,比如突发情况通过电话报警时,需要按报警电话,拨号的程序,耽误时间,另外还存在报警人不知道事故发生的确定地点等情况,且报警装置的安装也要使得方便工作人员后期对它进行维护才行,所以我们提出了一种具有报警功能的节能路灯来解决上述提出的问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种具有报警功能的节能路灯。

为了实现上述目的,本实用新型采用了如下技术方案:

一种具有报警功能的节能路灯,包括基座和安装板,所述基座的顶部固定安装有支撑杆,且支撑杆的顶端焊接有连接杆,所述连接杆的底部一侧固定安装有灯主体,且支撑杆上开设有安装槽,所述安装槽的顶部内壁和底部内壁上均开设有两个对称设置的卡槽,且位于安装槽顶部内壁上的两个卡槽和位于安装槽底部内壁上的两个卡槽一一对应,所述卡槽远离卡槽开口的一侧内壁上开设有弧形槽,所述安装板的顶部中央位置安装有报警器,所述安装板的顶部四角开设有凹槽,所述凹槽远离凹槽开口的一侧内壁上开设有通孔,所述安装板的顶部两侧和底部两侧均开设有两个对称设置的嵌入槽,且嵌入槽与通孔相连通,所述嵌入槽内滑动安装有移动柱,所述移动柱的一端延伸至安装板的外侧并焊接有弧形块,所述移动柱的一侧开设有齿条,所述通孔内转动安装有转轴,且转轴的外侧套设有齿轮,所述齿轮与齿条相啮合,所述转轴的顶部焊接有驱动电机的输出轴,且驱动电机固定安装在凹槽内。

优选的,所述嵌入槽的内壁上开设有滑槽,且移动柱的外侧焊接有滑块,所述移动柱通过滑块和滑槽与嵌入槽滑动连接。

优选的,所述通孔的内壁上焊接有轴承的外圈,且轴承的内圈与转轴的外侧相焊接,所述转轴通过轴承与通孔转动连接。

优选的,所述转轴的一端延伸至嵌入槽内,且转轴延伸至嵌入槽内的外侧固定套设有与齿条相适配的齿轮。

优选的,所述凹槽的内壁上焊接有安装座,且安装座的顶部开设有放置槽,所述驱动电机固定安装在放置槽内,且驱动电机的输出轴贯穿放置槽并与转轴相焊接。

优选的,所述移动柱与卡槽相适配,且弧形块与弧形槽相适配。

与现有技术相比,本实用新型的有益效果是:通过支撑杆、安装槽、安装板和报警器相配合,可以使得报警器通过安装板安装在支撑杆上开设的安装槽内,通过安装槽、卡槽、弧形槽、安装板、凹槽、通孔、嵌入槽、移动柱、弧形块、齿条、转轴、齿轮和驱动电机相配合,可以使得安装板通过驱动电机带动转轴转动,并使得移动柱卡入卡槽内,弧形块卡入弧形槽内,从而把安装板固定在安装槽内。

本实用新型结构简单,通过驱动电机带动转轴转动,并使得转轴带动移动柱做直线运动,从而使得移动柱卡入卡槽内,弧形块卡入弧形槽内,并把安装板固定在安装槽内,操作简单,便于安装,便于维修,且使用方便。

附图说明

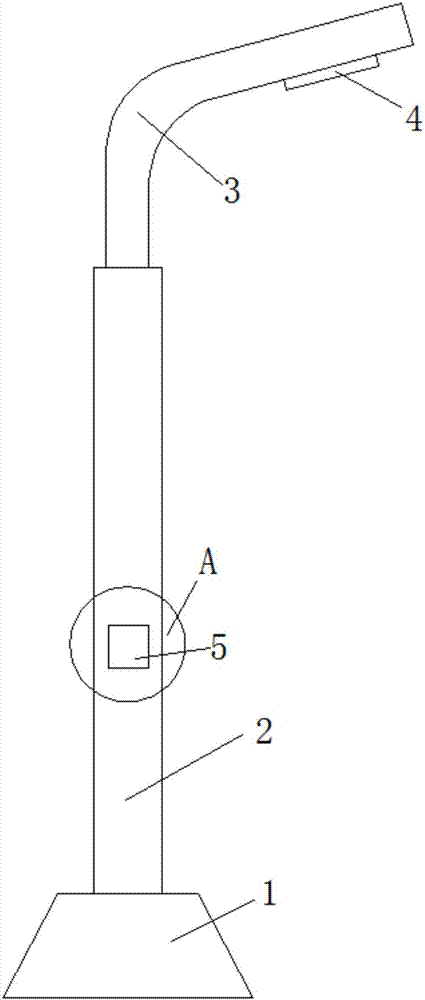

图1为本实用新型提出的一种具有报警功能的节能路灯的结构示意图;

图2为本实用新型提出的一种具有报警功能的节能路灯的A结构剖视图;

图3为本实用新型提出的一种具有报警功能的节能路灯的安装板主视图;

图4为本实用新型提出的一种具有报警功能的节能路灯的安装板侧视图的剖视图。

图中:1基座、2支撑杆、3连接杆、4灯主体、5安装槽、6卡槽、7弧形槽、8安装板、9报警器、10凹槽、11通孔、12嵌入槽、13移动柱、14弧形块、15齿条、16转轴、17齿轮、18驱动电机。

具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。

参照图1-4,一种具有报警功能的节能路灯,包括基座1和安装板8,基座1的顶部固定安装有支撑杆2,且支撑杆2的顶端焊接有连接杆3,连接杆3的底部一侧固定安装有灯主体4,且支撑杆2上开设有安装槽5,安装槽5的顶部内壁和底部内壁上均开设有两个对称设置的卡槽6,且位于安装槽5顶部内壁上的两个卡槽6和位于安装槽5底部内壁上的两个卡槽6一一对应,卡槽6远离卡槽6开口的一侧内壁上开设有弧形槽7,安装板8的顶部中央位置安装有报警器9,安装板8的顶部四角开设有凹槽10,凹槽10远离凹槽10开口的一侧内壁上开设有通孔11,安装板8的顶部两侧和底部两侧均开设有两个对称设置的嵌入槽12,且嵌入槽12与通孔11相连通,嵌入槽12内滑动安装有移动柱13,移动柱13的一端延伸至安装板8的外侧并焊接有弧形块14,移动柱13的一侧开设有齿条15,通孔11内转动安装有转轴16,且转轴16的外侧套设有齿轮17,齿轮17与齿条15相啮合,转轴16的顶部焊接有驱动电机18的输出轴,且驱动电机18固定安装在凹槽10内,嵌入槽12的内壁上开设有滑槽,且移动柱13的外侧焊接有滑块,移动柱13通过滑块和滑槽与嵌入槽12滑动连接,通孔11的内壁上焊接有轴承的外圈,且轴承的内圈与转轴16的外侧相焊接,转轴16通过轴承与通孔11转动连接,转轴16的一端延伸至嵌入槽12内,且转轴16延伸至嵌入槽12内的外侧固定套设有与齿条15相适配的齿轮17,凹槽10的内壁上焊接有安装座,且安装座的顶部开设有放置槽,驱动电机18固定安装在放置槽内,且驱动电机18的输出轴贯穿放置槽并与转轴16相焊接,移动柱13与卡槽6相适配,且弧形块14与弧形槽7相适配,驱动电机18的型号为JSDE,报警器9的型号为FK-007X。

工作原理:在节能路灯上装报警装置时,只需要把装有报警器9的安装板8卡装在安装槽5内,然后启动驱动电机18,因为驱动电机18的输出轴上焊接有转轴16,且转轴16位于嵌入槽12内的外侧固定套设有齿轮17,且嵌入槽12内滑动安装有移动柱13,移动柱13靠近齿轮17的一侧开设有与齿轮17相适配的齿条15,移动柱13的一端延伸至安装板8的外侧并焊接有弧形块14,移动柱13与卡槽6相适配,弧形块14与弧形槽7相适配,所以当驱动电机18启动时,驱动电机18就会带动转轴16进行旋转,并使得转轴16带动移动柱13进行移动,从而使得移动柱13卡入卡槽6内,并使得弧形块14与弧形槽7相卡装,使得安装板8固定安装在安装槽5内,并停止驱动电机18,若是需要维修时,只需要再次启动驱动电机18,并使得移动柱13和弧形块14离开卡槽6和弧形槽7,从而可以便于工作人员检修维护,从而使得报警装置安装后便于工作人员后期对他进行维护。

以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
