技术领域

本实用新型涉及灯泡技术领域，尤其涉及一种太阳能路灯的便于更换的灯泡。

背景技术

灯泡最常见的功能是照明，伴随社会的发展，对灯泡的利用也起着不同的变化，最初可能是为了生产生活提供便利，但随着社会的进步，在灯泡的使用上也有了明显的变化，开始有了"汽车、美化环境、装饰"等等不同用途的功能性用灯。

但是，目前，太阳能路灯的灯泡更换比较麻烦，太阳能路灯灯泡只要一坏，还要爬到顶部去更换，费时费力而且还比较危险，因此，我们提出了一种太阳能路灯的便于更换的灯泡用于解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种太阳能路灯的便于更换的灯泡。

为了实现上述目的，本实用新型采用了如下技术方案：

一种太阳能路灯的便于更换的灯泡，包括灯泡本体，所述灯泡本体包括下支架和上支架，所述下支架为中空结构，且下支架的顶部开口，所述上支架贯穿开口并延伸至下支架内，且下支架的底部焊接有底座，下支架的一侧顶部开设有通孔，所述通孔内转动安装有转轴，且转轴的一端焊接有第一把手，所述下支架的另一侧顶部内壁上开设有第一凹槽，且第一凹槽内转动安装有转轴的另一端，所述上支架上开设有第一长方形通孔，且转轴转动安装于第一长方形通孔内，所述长方形通孔内壁上开设有两个第二凹槽，两个第二凹槽对称设置，且转轴与第二凹槽相适配，所述上支架远离第一把手的一侧开设有第三凹槽，且第三凹槽内转动安装有转动块，所述转动块靠近第三凹槽开口的一侧焊接有第二把手，且上支架远离第一把手的一侧开设有第二长方形通孔，所述第二长方形通孔与第三凹槽垂直设置，且第二长方形通孔与第三凹槽相连通，所述第二长方形通孔内滑动安装有矩形柱，矩形柱的一侧与转动块连接，矩形柱的顶部焊接有LED灯具，LED灯具滑动安装于第二长方形通孔内，且第二长方形通孔内壁上开设有两个第四凹槽，两个第四凹槽对称设置，所述第四凹槽与LED灯具相适配，且长方形通孔的顶部内壁上焊接有弹簧的一端，所述弹簧的另一端焊接有滑动块，且滑动块滑动安装于第二长方形通孔内。

优选的，所述第一把手上开设有防滑细纹。

优选的，所述第二把手上设有防滑套。

优选的，所述转轴上设有第一齿轮，第一长方形通孔内壁上开设有第一齿条，第一齿轮与第一齿条相啮合。

优选的，所述转动块上设有第二齿轮，矩形柱上设有第二齿条，第二齿轮与第二齿条相啮合。

优选的，所述滑动块的一侧设有滑轮，第二长方形通孔内壁上开设有滑轨，滑轮滑动安装于滑轨上。

与现有技术相比，本实用新型的有益效果是：通过上支架、下支架、转轴、第一凹槽和第一长方形通孔相配合，使得上支架在下支架内移动，方便降低上支架的高度来更换灯泡，通过第三凹槽、转动块、第二把手、第二长方形通孔和LED灯具相配合，使得LED灯具在第二长方形通孔内滑动，方便降低LED灯具的高度来更换灯具，通过弹簧、第二长方形通孔、LED灯具和滑动块相配合，使得滑动块压缩弹簧在第二长方形通孔内滑动，保护LED灯具不受损坏。

本实用新型结构简单，经济实用，通过上支架在下支架内移动，降低高度方便更换灯泡，同时通过LED灯具在第二长方形通孔内滑动，进一步降低高度方便更换灯泡，更换灯泡方便快捷且安全。

附图说明

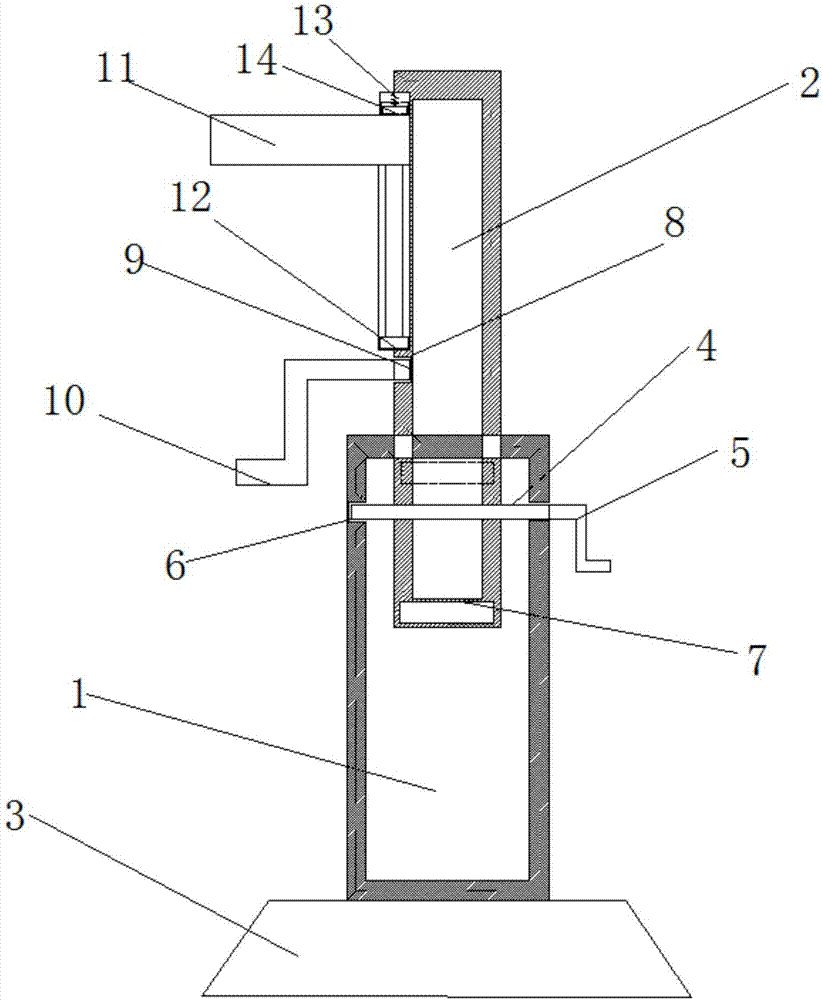

图1为本实用新型提出的一种太阳能路灯的便于更换的灯泡的结构示意图；

图2为本实用新型提出的一种太阳能路灯的便于更换的灯泡第二长方形通孔的侧视结构示意图。

图中：1下支架、2上支架、3底座、4转轴、5第一把手、6第一凹槽、7第二凹槽、8第三凹槽、9转动块、10第二把手、11LED灯具、12第四凹槽、13弹簧、14滑动块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种太阳能路灯的便于更换的灯泡，包括灯泡本体，所述灯泡本体包括下支架1和上支架2，所述下支架1为中空结构，且下支架1的顶部开口，所述上支架2贯穿开口并延伸至下支架1内，且下支架1的底部焊接有底座3，下支架1的一侧顶部开设有通孔，所述通孔内转动安装有转轴4，且转轴4的一端焊接有第一把手5，所述下支架1的另一侧顶部内壁上开设有第一凹槽6，且第一凹槽6内转动安装有转轴4的另一端，所述上支架2上开设有第一长方形通孔，且转轴4转动安装于第一长方形通孔内，所述长方形通孔内壁上开设有两个第二凹槽7，两个第二凹槽7对称设置，且转轴4与第二凹槽7相适配，所述上支架2远离第一把手5的一侧开设有第三凹槽8，且第三凹槽8内转动安装有转动块9，所述转动块9靠近第三凹槽8开口的一侧焊接有第二把手10，且上支架2远离第一把手5的一侧开设有第二长方形通孔，所述第二长方形通孔与第三凹槽8垂直设置，且第二长方形通孔与第三凹槽8相连通，所述第二长方形通孔内滑动安装有矩形柱，矩形柱的一侧与转动块9连接，矩形柱的顶部焊接有LED灯具11，LED灯具11滑动安装于第二长方形通孔内，且第二长方形通孔内壁上开设有两个第四凹槽12，两个第四凹槽12对称设置，所述第四凹槽12与LED灯具11相适配，且长方形通孔的顶部内壁上焊接有弹簧13的一端，所述弹簧13的另一端焊接有滑动块14，且滑动块14滑动安装于第二长方形通孔内，通过上支架2、下支架1、转轴4、第一凹槽6和第一长方形通孔相配合，使得上支架2在下支架1内移动，方便降低上支架2的高度来更换灯泡，通过第三凹槽8、转动块9、第二把手10、第二长方形通孔和LED灯具11相配合，使得LED灯具11在第二长方形通孔内滑动，方便降低LED灯具11的高度来更换灯具，通过弹簧13、第二长方形通孔、LED灯具11和滑动块14相配合，使得滑动块14压缩弹簧13在第二长方形通孔内滑动，保护LED灯具11不受损坏，本实用新型结构简单，经济实用，通过上支架2在下支架1内移动，降低高度方便更换灯泡，同时通过LED灯具11在第二长方形通孔内滑动，进一步降低高度方便更换灯泡，更换灯泡方便快捷且安全，所述第一把手5上开设有防滑细纹，所述第二把手10上设有防滑套，所述转轴4上设有第一齿轮，第一长方形通孔内壁上开设有第一齿条，第一齿轮与第一齿条相啮合，所述转动块9上设有第二齿轮，矩形柱上设有第二齿条，第二齿轮与第二齿条相啮合，所述滑动块14的一侧设有滑轮，第二长方形通孔内壁上开设有滑轨，滑轮滑动安装于滑轨上。

工作原理：当太阳能路灯LED灯具损坏需要更换时，转动第一把手5，第一把手5带动转轴4转动，转轴4上的第一齿轮带动第一长方形通孔内的第一齿条运行，使得上支架2在下支架1内滑动，降低了上支架2的高度，当转轴4转至第一凹槽6时，停止转动第一把手5，此时，转动第二把手10，第二把手10带动转动块9转动，转动块9带动滑动柱运行，滑动柱带动LED灯具11运行，使得LED灯具11在第二长方形通孔内滑动，降低了LED灯具11的高度，使得更换灯泡更方便。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
