技术领域

本实用新型涉及广告牌设计技术领域，具体为一种组装式单立柱的广告牌。

背景技术

单立柱广告牌作为户外广告一种极具强大市场冲击力的媒介传播手段，越来越备受户外广告厂商的关注和青睐。单立柱广告牌最基本的特征是具有双重优点，在高覆盖率下，它不但可以让观众对广告产品有即时反应，还可以在多次信息重复后对观众产生长期的影响。而大多数的单立柱广告牌均通过型钢焊接而成，焊接时需施工人员进行高空作业，利用吊车将型钢吊装至立柱上方后进行逐层焊接，费时费力，且危险系数较高。因此需要一种网架结构单立柱广告牌来解决以上问题。中国专利(公告号：CN205680397U)公开了一种网架结构单立柱广告牌，包括底座、立柱和球形连接柱，所述底座上面安装有所述立柱，所述立柱顶部安装有承重梁，所述承重梁两侧安装有长支撑梁，所述长支撑梁两端安装有所述球形连接柱，所述球形连接柱上设置有插接螺纹孔，所述插接螺纹孔上安装有支撑杆，所述支撑杆的一侧安装有所述球形连接柱，顶部和两侧的所述球形连接柱上安装有短支撑梁。有益效果在于：结构简单，组装快速便捷，可在地面拼接完成后整体吊装固定，安全省力，采用三角形结构拼接而成，整体结构稳定。但是该实用新型承重梁和立柱的重量较大，导致两者之间的安装不方便，且承重梁与立柱连接的稳定性有待提高，需要对其进行改进。

实用新型内容

本实用新型的目的在于提供一种组装式单立柱的广告牌，具备了承重梁与立柱之间的连接关系更加稳定，且安装和拆卸的过程变得方便，提高工作效率同时增加了整体稳定性的优点，解决了承重梁和立柱的重量较大，导致两者之间的安装不方便，且承重梁与立柱连接的稳定性有待提高的问题。

为实现上述目的，本实用新型提供如下技术方案：一种组装式单立柱的广告牌，包括短支撑梁、长支撑梁、球形连接柱、支撑杆、承重梁和底座，所述长支撑梁固定连接在球形连接柱的一端，所述球形连接柱固定连接在短支撑梁的表面，所述支撑杆螺纹连接在支撑杆的表面，所述承重梁固定安装在长支撑梁的侧面，所述承重梁的底部固定安装有立柱，所述立柱的侧面固定连接有电机，所述立柱的底部与底座的顶部固定连接。

所述立柱的顶部开设有凹槽，所述凹槽的内壁活动连接有活动板，所述活动板的底部固定连接有支撑弹簧，所述支撑弹簧的底部与凹槽的内壁固定连接，所述立柱的侧面开设有通孔，所述通孔的内壁转动连接有蜗杆，所述蜗杆通过立柱的通孔与立柱转动连接，所述蜗杆的一端通过立柱的通孔与电机的侧面转动连接，所述蜗杆的正面啮合有蜗轮一，所述蜗轮一的顶部开设有通孔，所述通孔的内壁固定连接有丝杆，空腔的顶部开设有通孔，所述丝杆通过空腔顶部的通孔与空腔通孔的内壁活动连接，所述活动板的顶部开设有通孔，所述丝杆的一端通过活动板的通孔与活动板活动连接，所述固定块的底部开设有螺纹孔，所述丝杆的一端通过固定块的螺纹孔与固定块螺纹连接，所述蜗杆的背面啮合有蜗轮二，所述蜗轮二的顶部开设有通孔，所述通孔的内壁与丝杆的表面固定连接。

优选的，所述丝杆的一端转动连接有轴承座，且轴承座的底部与立柱空腔的内壁固定连接。

优选的，所述支撑弹簧的数量为四个，且四个支撑弹簧以活动板中线的交点为中点环形阵列在活动板的底部。

优选的，所述立柱侧面通孔的内壁固定连接有联轴器，且联轴器的一端与电机轴转动连接，其另一端与蜗杆转动连接。

优选的，所述活动板的两侧设置有导向条，立柱凹槽的内壁开设有导向槽且导向条滑动连接在立柱凹槽内壁的导向槽中。

与现有技术相比，本实用新型的有益效果如下：

本实用新型通过设置立柱、电机、固定块、活动板、支撑弹簧、蜗杆、蜗轮一、丝杆、蜗轮二、轴承座，在组装结构时，首先将承重梁和其底部的固定块放在立柱顶部的凹槽中，此时固定块和承重梁的重量将活动板压下，支撑弹簧的作用使得其悬停在凹槽内壁的中部，此时丝杆没有穿过活动板的通孔，然后将承重梁与长支撑梁的表面固定安装，长支撑梁的重量压动活动板继续下降，丝杆穿过活动板的通孔与固定块顶部的螺纹孔结合，最后控制电机转动，电机的转动带动蜗杆发生转动，蜗杆啮合蜗轮一和蜗轮二，从而使得蜗轮一和蜗轮二带动对应的丝杆发生转动，丝杆的转动使得固定块逐渐下降，丝杆也进入固定块的螺纹孔中，同时活动板压缩支撑弹簧，承重梁与立柱结合接触时，即可停止电机的转动，实现了承重梁与立柱的稳定连接，需要拆卸组装式广告牌时，首先解除承重梁与长支撑梁的连接关系，此时控制电机反向在转动，上述运动开始反向运动，最终实现了活动板带动其顶部的结构上升，当固定块脱离丝杆时，在支撑弹簧的作用下，固定块的一部分重新被顶起，方便将承重梁取下。

综上所述，通过上述等结构之间的配合使用，解决了承重梁和立柱的重量较大，导致两者之间的安装不方便，且承重梁与立柱连接的稳定性有待提高的问题，实现了承重梁与立柱之间的连接关系更加稳定，且安装和拆卸的过程变得方便，提高工作效率同时增加了整体的稳定性。

附图说明

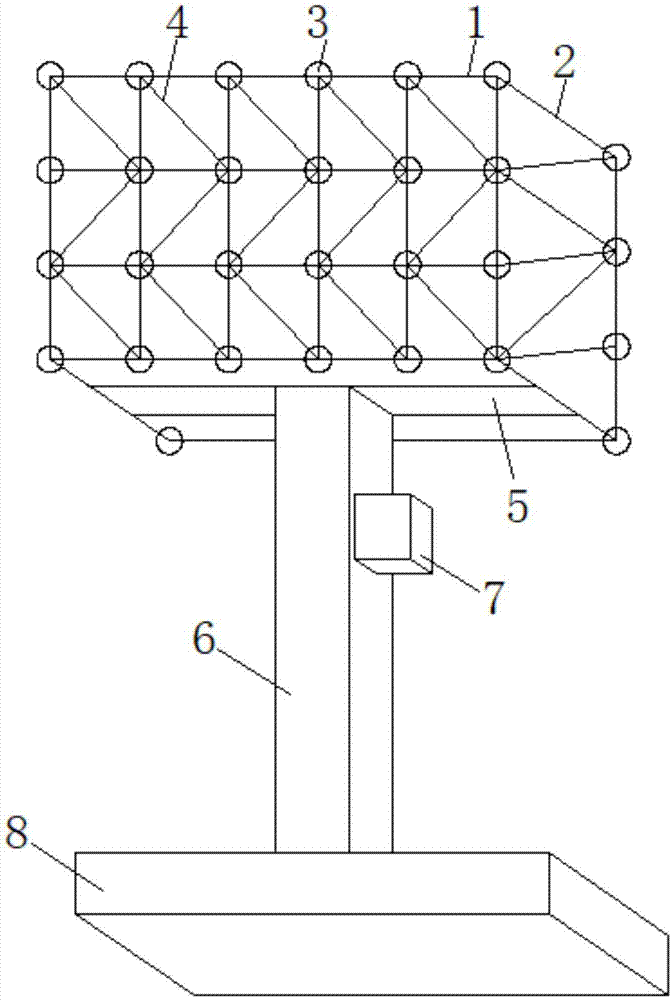

图1为本实用新型结构示意图；

图2为本实用新型承重梁底部固定块结构位置结构示意图；

图3为本实用新型固定块底部螺纹孔结构示意图；

图4为本实用新型立柱正面剖视图；

图5为本实用新型立柱侧面剖视图；

图6为本实用新型固定块与立柱连接结构示意图。

图中：1-短支撑梁、2-长支撑梁、3-球形连接柱、4-支撑杆、5-承重梁、6-立柱、7-电机、8-底座、9-固定块、10-活动板、11-支撑弹簧、12-蜗杆、13-蜗轮一、14-丝杆、15-蜗轮二、16-轴承座。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至6，本实用新型提供一种技术方案：一种组装式单立柱的广告牌，包括短支撑梁1、长支撑梁2、球形连接柱3、支撑杆4、承重梁5和底座8，长支撑梁2固定连接在短支撑梁1的一端，短支撑梁1和长支撑梁2的配合使用组成了广告牌的支撑框架，球形连接柱3固定连接在短支撑梁1的表面，球形连接柱3用于连接固定支撑杆4，支撑杆4螺纹连接在球形连接柱3的表面，支撑杆4的设置使得短支撑梁1和长支撑梁2组成的框架更加稳定，承重梁5固定安装在长支撑梁2的侧面，承重梁5用于承载顶部结构的重量，承重梁5的底部固定安装有立柱6，立柱6用于支撑顶部结构，同时将广告牌立在高处，是更多的人们可以观察到广告牌的内部，立柱6的侧面固定连接有电机7，电机7给蜗杆12给提供动力，电机7的型号为VRDM3910，电机7通过外接电源供电，立柱6的底部与底座8的顶部固定连接，底座8用于支撑顶部结构，同时也使得顶部结构能够稳定的立起。

立柱6的顶部开设有凹槽，凹槽的内壁活动连接有活动板10，活动板10的大小与固定块9的底部相适配，固定块9和其顶部结构压动活动板10往下运动，活动板10的两侧设置有导向条，立柱6凹槽的内壁开设有导向槽且导向条滑动连接在立柱6凹槽内壁的导向槽中，导向条和导向滑槽的配合使用使得活动板10的运动效果更好，运动过程更稳定，活动板10的底部固定连接有支撑弹簧11，支撑弹簧11给活动板10提供恢复力，使活动板10可以支撑一部分重量，支撑弹簧11的数量为四个，且四个支撑弹簧11以活动板10中线的交点为中点环形阵列在活动板10的底部，四个支撑弹簧11的设置使得活动板10的受力更均匀，受力效果更好，支撑弹簧11的底部与凹槽的内壁固定连接，立柱6的侧面开设有通孔，通孔的内壁转动连接有蜗杆12，蜗杆12将电机7的转动传递给蜗轮一13和蜗轮二15，立柱6侧面通孔的内壁固定连接有联轴器，且联轴器的一端与电机轴转动连接，其另一端与蜗杆12转动连接，联轴器的设置使得蜗杆12的转动更稳定，电机轴的传动效果更好，蜗杆12通过立柱6的通孔与立柱6转动连接，蜗杆12的一端通过立柱6的通孔与电机7的侧面转动连接，蜗杆12的正面啮合有蜗轮一13，蜗轮一13将蜗杆12的转动传递给丝杆14，使得丝杆14发生自转，蜗轮一13的顶部开设有通孔，通孔的内壁固定连接有丝杆14，丝杆14的转动使得固定块9在丝杆的表面逐渐下降，同时丝杆14也逐渐进入固定块9的螺纹孔中，丝杆14的一端转动连接有轴承座16，且轴承座16的底部与立柱6空腔的内壁固定连接，轴承座16的设置使得丝杆14的转动更稳定，转动效果更好，空腔的顶部开设有通孔，丝杆14通过空腔顶部的通孔与空腔通孔的内壁活动连接，活动板10的顶部开设有通孔，丝杆14的一端通过活动板10的通孔与活动板10活动连接，固定块9的底部开设有螺纹孔，丝杆14的一端通过固定块9的螺纹孔与固定块9螺纹连接，蜗杆12的背面啮合有蜗轮二15，蜗轮二15同样将蜗杆12的转动传递给对应的丝杆14，共同对固定块9进行固定，从而固定了承重梁5与立柱6之间的关系，使得两者的连接效果更好，且方便安装和拆卸，蜗轮二15的顶部开设有通孔，通孔的内壁与丝杆14的表面固定连接。

工作原理：该组装式单立柱的广告牌使用时，在组装结构时，首先将承重梁5和其底部的固定块9放在立柱6顶部的凹槽中，此时固定块9和承重梁5的重量将活动板10压下，支撑弹簧11的作用使得其悬停在凹槽内壁的中部，此时丝杆14没有穿过活动板10的通孔，然后将承重梁5与长支撑梁2的表面固定安装，长支撑梁2的重量压动活动板10继续下降，丝杆14穿过活动板10的通孔与固定块9顶部的螺纹孔结合，最后控制电机7转动，电机7的转动带动蜗杆12发生转动，蜗杆12啮合蜗轮一13和蜗轮二15，从而使得蜗轮一13和蜗轮二15带动对应的丝杆14发生转动，丝杆14的转动使得固定块9逐渐下降，丝杆14也进入固定块9的螺纹孔中，同时活动板10压缩支撑弹簧11，承重梁5与立柱6结合接触时，即可停止电机7的转动，实现了承重梁5与立柱6的稳定连接，需要拆卸组装式广告牌时，首先解除承重梁5与长支撑梁2的连接关系，此时控制电机7反向在转动，上述运动开始反向运动，最终实现了活动板10带动其顶部的结构上升，当固定块9脱离丝杆14时，在支撑弹簧11的作用下，固定块9的一部分重新被顶起，方便将承重梁5取下。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
