技术领域

本实用新型涉及节能路灯技术领域，尤其涉及一种节能路灯的防盗灯罩。

背景技术

节能路灯即指通过利用节能灯泡进行照明的一种省电的路灯，节能灯，又称为省电灯泡、电子灯泡、紧凑型荧光灯及一体式荧光灯，是指将荧光灯与镇流器组合成一个整体的照明设备，节能路灯的使用相比传统路灯而言，大大的节约了城市道路照明用电，但由于节能路灯中节能灯泡的制造成本较高，其市场价值也相对较高，所以一些偷盗者经常会偷盗节能路灯的节能灯泡，并且目前多数节能路灯的灯罩没有防盗和警报装置，偷盗者在偷盗节能灯时很难被发现，导致偷盗者更加肆无忌惮的偷盗节能路灯中的节能灯泡，给人们夜间出行带来极大的不便。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种节能路灯的防盗灯罩。

为了实现上述目的，本实用新型采用了如下技术方案：

一种节能路灯的防盗灯罩，包括横杆，所述横杆的有一端焊接有连接杆，连接杆远离横杆的一端安装有灯罩本体，连接杆上开设有通孔，通孔内安装有螺栓，且螺栓的两端分别延伸至通孔外，连接杆的下方设有灯罩盖，灯罩盖上开设有螺孔，螺栓的一端穿过螺孔并延伸至螺孔外，连接杆靠近灯罩盖的一侧开设有圆孔，且圆孔位于通孔与灯罩本体之间，圆孔内焊接有固定卡块，圆孔内滑动安装有绝缘顶杆，且绝缘顶杆延伸至圆孔外，固定卡块远离圆孔开口的一侧设有滑动安装在圆孔内的活动卡块，圆孔远离圆孔开口的一侧内壁上焊接有弹簧，弹簧与活动卡块之间焊接固定，绝缘顶杆位于圆孔内的一端穿过固定卡块并与活动卡块接触，绝缘顶杆位于圆孔外的一端固定安装在灯罩盖上。

优选的，所述灯罩本体的内壁上安装有固定座，固定座上安装有警报蜂鸣器。

优选的，所述固定卡块与活动卡块均为铜制品，且警报峰鸣器的正极电源线与活动卡块连接，警报峰鸣器的负极电源线与固定卡块连接，警报峰鸣器的型号为MS-190。

优选的，所述圆孔的两侧内壁上对称开设有两个滑槽，活动卡块的两侧对称安装有两个滑块，滑块滑动安装在滑槽内。

优选的，所述灯罩本体远离连接杆的一侧安装有连接块，连接块内转动安装有转轴，灯罩盖转动套设在转轴外，且灯罩盖延伸至连接块外。

优选的，所述固定卡块上开设有横通孔，绝缘顶杆滑动安装在横通孔内，且活动卡块的径长大于横通孔的径长。

与现有技术相比，本实用新型的有益效果是：

本实用新型中，通过横杆、连接杆、灯罩本体、通孔、螺栓、灯罩盖、螺孔、圆孔、固定卡块、绝缘顶杆、活动卡块、弹簧共同构建了一种节能路灯的防盗灯罩，通过通孔、螺栓、螺孔、连接块、转轴将灯罩本体与灯罩盖紧固在一起，使灯罩盖不会轻松被打开，通过圆孔、固定卡块、活动卡块、弹簧、绝缘顶杆来控制警报蜂鸣器的开关状态，本实用新型能够有效防止灯罩本体内的节能的被盗，为人们夜间出行提供了方便。

附图说明

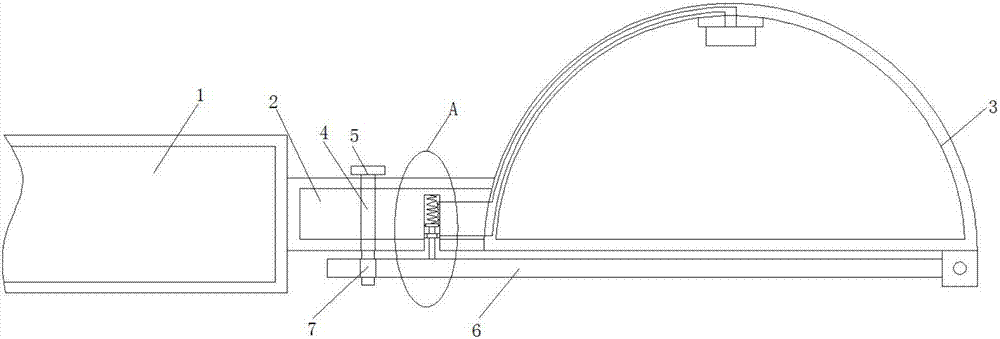

图1为本实用新型提出的一种节能路灯的防盗灯罩的剖视结构示意图；

图2为本实用新型提出的一种节能路灯的防盗灯罩中A部分的剖视结构示意图。

图中：1横杆、2连接杆、3灯罩本体、4通孔、5螺栓、6灯罩盖、7螺孔、8圆孔、9固定卡块、10绝缘顶杆、11活动卡块、12弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种节能路灯的防盗灯罩，包括横杆1，所述横杆1的有一端焊接有连接杆2，连接杆2远离横杆1的一端安装有灯罩本体3，连接杆2上开设有通孔4，通孔4内安装有螺栓5，且螺栓5的两端分别延伸至通孔4外，连接杆2的下方设有灯罩盖6，灯罩盖6上开设有螺孔7，螺栓5的一端穿过螺孔7并延伸至螺孔7外，连接杆2靠近灯罩盖6的一侧开设有圆孔8，且圆孔8位于通孔4与灯罩本体3之间，圆孔8内焊接有固定卡块9，圆孔8内滑动安装有绝缘顶杆10，且绝缘顶杆10延伸至圆孔8外，固定卡块9远离圆孔8开口的一侧设有滑动安装在圆孔8内的活动卡块11，圆孔8远离圆孔8开口的一侧内壁上焊接有弹簧12，弹簧12与活动卡块11之间焊接固定，绝缘顶杆10位于圆孔8内的一端穿过固定卡块9并与活动卡块11接触，绝缘顶杆10位于圆孔8外的一端固定安装在灯罩盖6上，所述灯罩本体3的内壁上安装有固定座，固定座上安装有警报蜂鸣器，所述固定卡块9与活动卡块11均为铜制品，且警报峰鸣器的正极电源线与活动卡块11连接，警报峰鸣器的负极电源线与固定卡块9连接，警报峰鸣器的型号为MS-190，所述圆孔8的两侧内壁上对称开设有两个滑槽，活动卡块11的两侧对称安装有两个滑块，滑块滑动安装在滑槽内，所述灯罩本体3远离连接杆2的一侧安装有连接块，连接块内转动安装有转轴，灯罩盖6转动套设在转轴外，且灯罩盖6延伸至连接块外，所述固定卡块9上开设有横通孔，绝缘顶杆10滑动安装在横通孔内，且活动卡块11的径长大于横通孔的径长。

当对节能路灯的防盗灯罩进行组装时，首先将节能路灯总电源断开，将灯罩盖6的一侧与灯罩本体3通过转轴、连接块铰接在一起，然后用螺栓5穿过通孔4连接在螺孔7内，并将螺栓5拧紧在螺孔7内，则灯罩本体3与灯罩盖6紧卡在一起，同时灯罩盖6上的绝缘顶杆10将穿过固定卡块9将活动卡块11向圆孔8底部推动，使原本相互接触的固定卡块9与活动卡块11分离开，同时活动卡块11压缩弹簧12，使弹簧12发生形变，待安装完毕后，打开节能路灯总电源，若有偷盗者将螺栓5拆掉打开灯罩盖6，则绝缘顶杆10将被从圆孔8内拔出，在弹簧12作用力下，活动卡块11被推向固定卡块9并与固定卡块9相接触，此时警报蜂鸣器的正极电源线与负极电源线将在固定卡块9与活动卡块11的作用下导通，警报蜂鸣器开始报警，既能震慑偷盗者也能够通知相关管理人员。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
