技术领域

本实用新型涉及数据处理设备技术领域，尤其涉及一种具备指示灯的数据处理装置。

背景技术

随着数据采集技术的普遍推广，我国商场现代化管理水平发展迅速，商业管理电子化的水平得到极大提高，随着商业管理的复杂化和快速及时需求，使用单位对现有数据处理设备提出了更高的要求，人们越来越需要功能强大、携带方便且数据处理迅速的产品，现有的数据处理设备上大都会设置指示灯用于显示数据处理设备的工作状态，在数据处理设备的使用过程中指示灯容易发生损坏，但普通的数据处理设备大都不便于对指示灯进行拆卸更换，这将会影响数据处理设备的正常使用，因此我们提出了一种具备指示灯的数据处理装置用于解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具备指示灯的数据处理装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种具备指示灯的数据处理装置，包括数据处理设备，所述数据处理设备上设有工作腔，所述工作腔的顶部内壁上固定安装有两个对称设置的定位柱，两个定位柱的外侧滑动安装有同一个卡环，所述卡环的内侧开设有顶部设置开口的放置槽，所述放置槽内活动安装有安装板，所述安装板的顶部安装有指示灯本体，所述工作腔的顶部内壁上开设有与指示灯本体相适配的通孔，所述指示灯本体的顶部贯穿通孔并延伸至数据处理设备的上方；

所述卡环上开设有两个对称设置的安装孔，所述定位柱活动安装在在对应的安装孔内，两个安装孔相互远离的一侧内壁上均开设有卡柱孔，所述卡柱孔内滑动安装有卡柱，两个定位柱相互远离的一侧均开设有与卡柱相适配的卡槽，所述卡柱与对应的卡槽相卡装，两个卡柱相互远离的一侧均焊接有拉杆，两个拉杆相互远离的一侧均延伸至卡环的外侧。

优选的，所述拉杆的外侧套设有弹簧，两个弹簧相互靠近的一端分别与两个卡柱相互远离的一侧相焊接，两个弹簧相互远离的一端均焊接有弹簧板，弹簧板固定安装在对应的卡柱孔的顶部内壁上。

优选的，所述定位柱的横截面和安装孔的横截面均为矩形结构。

优选的，所述卡柱的竖截面和卡柱孔的竖截面均为矩形结构。

优选的，所述安装板的底部开设有两个对称设置的接线孔。

优选的，所述卡环的顶部和安装板的顶部均与工作腔的顶部内壁相接触。

与现有技术相比，本实用新型的有益效果是：通过数据处理设备、工作腔、定位柱、卡环、放置槽、安装板、指示灯本体、通孔、安装孔、卡柱孔、卡柱、卡槽、拉杆、弹簧和接线孔相配合，当指示灯本体未安装在数据处理设备上时，拉动拉杆，拉杆带动卡柱进行移动，使两个卡柱向相互远离的方向进行移动，卡柱对弹簧进行挤压，直至卡柱与对应的卡槽分离，解除了对卡环的固定，将卡环从安装柱上拆卸下来，将安装板放置在放置槽内，移动卡环，使指示灯本体滑入通孔内，此时安装柱将滑入对应的安装孔内，松开拉杆，弹簧的弹力推动卡柱进行移动，使卡柱卡入对应的卡槽内，能够对卡环的位置进行固定，从而能够将指示灯本体快速的安装在数据处理设备上，且便于对指示灯本体进行拆卸更换，方便了人们的使用。

本实用新型结构简单，操作方便，能够将指示灯本体快速的安装在数据处理设备上，且便于对指示灯本体进行拆卸更换，方便了人们的使用。

附图说明

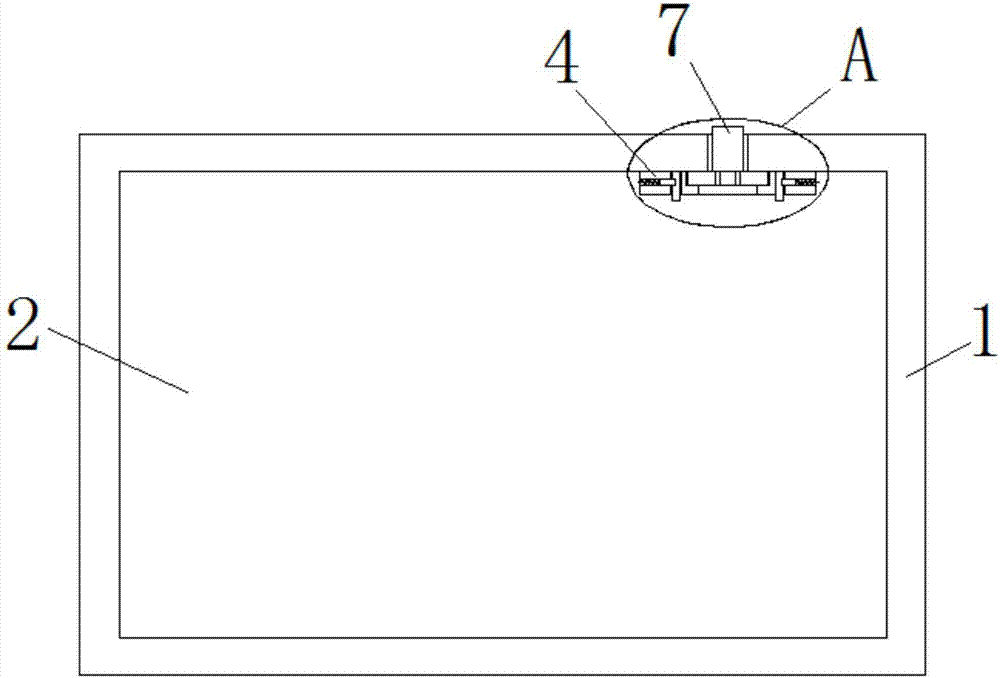

图1为本实用新型提出的一种具备指示灯的数据处理装置的结构示意图；

图2为本实用新型提出的一种具备指示灯的数据处理装置的A部分的剖视结构示意图；

图3为本实用新型提出的一种具备指示灯的数据处理装置的B部分的剖视结构示意图。

图中：1数据处理设备、2工作腔、3定位柱、4卡环、5放置槽、6安装板、7指示灯本体、8通孔、9安装孔、10卡柱孔、11卡柱、12卡槽、13拉杆、14弹簧、15接线孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种具备指示灯的数据处理装置，包括数据处理设备1，数据处理设备1上设有工作腔2，工作腔2的顶部内壁上固定安装有两个对称设置的定位柱3，两个定位柱3的外侧滑动安装有同一个卡环4，卡环4的内侧开设有顶部设置开口的放置槽5，放置槽5内活动安装有安装板6，安装板6的顶部安装有指示灯本体7，工作腔2的顶部内壁上开设有与指示灯本体7相适配的通孔8，指示灯本体7的顶部贯穿通孔8并延伸至数据处理设备1的上方；卡环4上开设有两个对称设置的安装孔9，定位柱3活动安装在在对应的安装孔9内，两个安装孔9相互远离的一侧内壁上均开设有卡柱孔10，卡柱孔10内滑动安装有卡柱11，两个定位柱3相互远离的一侧均开设有与卡柱11相适配的卡槽12，卡柱11与对应的卡槽12相卡装，两个卡柱11相互远离的一侧均焊接有拉杆13，两个拉杆13相互远离的一侧均延伸至卡环4的外侧，通过数据处理设备1、工作腔2、定位柱3、卡环4、放置槽5、安装板6、指示灯本体7、通孔8、安装孔9、卡柱孔10、卡柱11、卡槽12、拉杆13、弹簧14和接线孔15相配合，当指示灯本体7未安装在数据处理设备1上时，拉动拉杆13，拉杆13带动卡柱11进行移动，使两个卡柱11向相互远离的方向进行移动，卡柱11对弹簧14进行挤压，直至卡柱11与对应的卡槽12分离，解除了对卡环4的固定，将卡环4从安装柱3上拆卸下来，将安装板6放置在放置槽5内，移动卡环4，使指示灯本体7滑入通孔8内，此时安装柱3将滑入对应的安装孔9内，松开拉杆13，弹簧14的弹力推动卡柱11进行移动，使卡柱11卡入对应的卡槽12内，能够对卡环4的位置进行固定，从而能够将指示灯本体7快速的安装在数据处理设备1上，且便于对指示灯本体7进行拆卸更换，方便了人们的使用，本实用新型结构简单，操作方便，能够将指示灯本体7快速的安装在数据处理设备1上，且便于对指示灯本体7进行拆卸更换，方便了人们的使用。

本实用新型中，拉杆13的外侧套设有弹簧14，两个弹簧14相互靠近的一端分别与两个卡柱11相互远离的一侧相焊接，两个弹簧14相互远离的一端均焊接有弹簧板，弹簧板固定安装在对应的卡柱孔10的顶部内壁上，定位柱3的横截面和安装孔9的横截面均为矩形结构，卡柱11的竖截面和卡柱孔10的竖截面均为矩形结构，安装板6的底部开设有两个对称设置的接线孔15，卡环4的顶部和安装板6的顶部均与工作腔2的顶部内壁相接触，通过数据处理设备1、工作腔2、定位柱3、卡环4、放置槽5、安装板6、指示灯本体7、通孔8、安装孔9、卡柱孔10、卡柱11、卡槽12、拉杆13、弹簧14和接线孔15相配合，当指示灯本体7未安装在数据处理设备1上时，拉动拉杆13，拉杆13带动卡柱11进行移动，使两个卡柱11向相互远离的方向进行移动，卡柱11对弹簧14进行挤压，直至卡柱11与对应的卡槽12分离，解除了对卡环4的固定，将卡环4从安装柱3上拆卸下来，将安装板6放置在放置槽5内，移动卡环4，使指示灯本体7滑入通孔8内，此时安装柱3将滑入对应的安装孔9内，松开拉杆13，弹簧14的弹力推动卡柱11进行移动，使卡柱11卡入对应的卡槽12内，能够对卡环4的位置进行固定，从而能够将指示灯本体7快速的安装在数据处理设备1上，且便于对指示灯本体7进行拆卸更换，方便了人们的使用，本实用新型结构简单，操作方便，能够将指示灯本体7快速的安装在数据处理设备1上，且便于对指示灯本体7进行拆卸更换，方便了人们的使用。

工作原理：使用中，当指示灯本体7未安装在数据处理设备1上时，拉动拉杆13，拉杆13带动卡柱11进行移动，使得两个卡柱11向相互远离的方向进行移动，卡柱11对弹簧14进行挤压，直至卡柱11与对应的卡槽12分离，解除了对卡环4的固定，此时可将卡环4从安装柱3上拆卸下来，将安装板6放置在放置槽5内，移动卡环4，使得指示灯本体7滑入通孔8内，此时安装柱3将滑入对应的安装孔9内，松开拉杆13，弹簧14的弹力推动卡柱11进行移动，使得卡柱11卡入对应的卡槽12内，能够对卡环4的位置进行固定，从而能够将指示灯本体7快速的安装在数据处理设备1上，且便于对指示灯本体7进行拆卸更换，方便了人们的使用。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
