技术领域

本实用新型涉清洗设备领域，具体为室外座椅清洗设备。

背景技术

目前，在清洗设备中有一种清洗设备，在清洗设备中安装有新型技术，但是存在着一些问题。申请号：201410797975.1的中国专利文献报道了一种清洗设备，本发明提供了一种清洗设备，其包括多个清洗装置和用于把各清洗装置连接起来的运输机。各清洗装置均包括具有工作腔的本体和喷液单元。其中，全部或部分清洗装置包括设在喷液单元与运输机之间的多个挡板，以及驱动机构。驱动机构能够促动各挡板沿第一方向旋转并使相邻的挡板相互搭接，并且能够促动各挡板沿第一方向的反向旋转。根据本发明的清洗设备可以避免未使用的清洗装置的漏液滴落在待清洗物上，由此可以避免漏液对待清洗物造成危害和影响。本新型结构含有上述专利有的优点，但是上述专利结构复杂，清洗不够全面，不能实现360度全方位清洗，清洗效果差。所以我设计了室外座椅清洗设备。

实用新型内容

本实用新型的目的在于提供室外座椅清洗设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：室外座椅清洗设备，包括座椅清洗设备底座，所述座椅清洗设备底座上安装着两个支撑架，所述支撑架支撑着横梁，所述横梁上安装着悬臂，所述横梁右端安装有电机底座，所述电机底座上安装着伺服电机，所述伺服电机由外接电源供电，所述伺服电机的电机轴连接着滚珠丝杠，所述滚珠丝杠的一端安装在轴承座上，所述轴承座安装在所述横梁左侧，所述悬臂中部与所述滚珠丝杠相连，所述两个支撑架之间安装有旋转工作台，所述旋转工作台安装在所述座椅清洗设备底座上。

优选的，所述旋转工作台上设置有转盘，所述转盘安装在涡轮上，所述涡轮安装在转轴上，所述转轴安装在交叉滚子轴承上，所述交叉滚子轴承安装在所述旋转工作台内部。

优选的，所述涡轮与蜗杆相配合，所述蜗杆安装在蜗杆轴上，所述蜗杆轴两端安装有两个角接触球轴承，所述角接触球轴承安装在所述旋转工作台上，所述蜗杆轴末端安装有联轴器，所述联轴器与外接电动机相连。

优选的，所述电机底座与所述轴承座通过螺钉固定在所述横梁上。

优选的，所述悬臂下方与所述支撑架内侧分别安装有喷头，所述喷头上分布有喷水孔，所述喷头连接着输水管，所述输水管另一端连接着进水口，所述进水口安装在所述横梁侧面，所述进水口与外接水泵相连。

与现有技术相比，本实用新型的有益效果是：该新室外座椅清洗设备，具有结构简单，清洗效率高，可实现360度全方位清洗，清洗部件可转动等优点。

附图说明

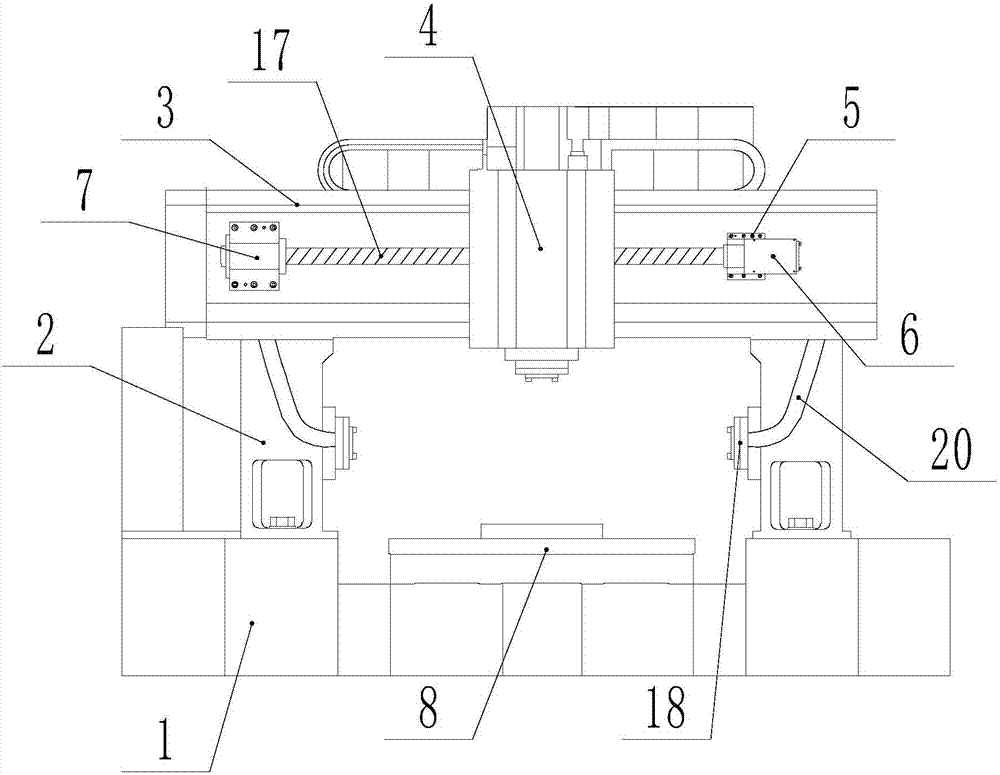

图1为本实用新型结构示意图；

图2为本实用新型结构侧视示意图；

图3为本实用新型旋转工作台结构剖面示意图；

图4为本实用新型喷头结构示意图；

图5为本实用新型滚珠丝杠结构示意图；

图中：1、座椅清洗设备底座；2、支撑架；3、横梁；4、悬臂；5、电机底座；6、伺服电机；7、轴承座；8、旋转工作台；9、转盘；10、涡轮；11、转轴；12、交叉滚子轴承；13、蜗杆；14、蜗杆轴；15、联轴器；16、角接触球轴承；17、滚珠丝杠；18、喷头；19、喷水孔；20、输水管；21、进水口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1、图2、图3、图4、图5所示，本实用新型提供一种技术方案：室外座椅清洗设备，包括座椅清洗设备底座1，所述座椅清洗设备底座1上安装着两个支撑架2，所述支撑架2支撑着横梁3，所述横梁3上安装着悬臂4，所述横梁3右端安装有电机底座5，所述电机底座5上安装着伺服电机6，所述伺服电机6由外接电源供电，所述伺服电机6的电机轴连接着滚珠丝杠17，所述滚珠丝杠17的一端安装在轴承座7上，所述轴承座7安装在所述横梁3左侧，所述悬臂4中部与所述滚珠丝杠17相连，所述两个支撑架2之间安装有旋转工作台8，所述旋转工作台8安装在所述座椅清洗设备底座1上，所述旋转工作台8上设置有转盘9，所述转盘9安装在涡轮10上，所述涡轮10安装在转轴11上，所述转轴11安装在交叉滚子轴承12上，所述交叉滚子轴承12安装在所述旋转工作台8内部，所述涡轮10与蜗杆13相配合，所述蜗杆13安装在蜗杆轴14上，所述蜗杆轴14两端安装有两个角接触球轴承16，所述角接触球轴承16安装在所述旋转工作台8上，所述蜗杆轴14末端安装有联轴器15，所述联轴器15与外接电动机相连，所述电机底座5与所述轴承座7通过螺钉固定在所述横梁3上，所述悬臂4下方与所述支撑架2内侧分别安装有喷头18，所述喷头18上分布有喷水孔19，所述喷头18连接着输水管20，所述输水管20另一端连接着进水口21，所述进水口21安装在所述横梁3侧面，所述进水口21与外接水泵相连。

工作原理：在使用室外座椅清洗设备时，首先将车两个支撑架2安装在座椅清洗设备底座1上，接着将横梁3安装在支撑架2上，在横梁3上安装有悬臂4，悬臂4可在横梁3上左右移动，电机底座5通过螺钉安装在横梁3右侧，在电机底座5上安装有伺服电机6，伺服电机6的电机轴与滚珠丝杠17的一端相连，滚珠丝杠17的另一端安装在轴承座7上，滚珠丝杠17还与悬臂4相连，通过外接电源给伺服电机6供电，伺服电机6带动滚珠丝杠17转动，滚珠丝杠17转动的同时会带动悬臂4在横梁3上移动，在座椅清洗设备底座1上还安装有旋转工作台8，将需要清洗的物品放到转盘9上，转盘9安装在涡轮10上，涡轮10与转轴11相连，转轴11安装在角接触球轴承16上，转轴11可在角接触球轴承16上转动，涡轮10与蜗杆13相配合，蜗杆13安装在蜗杆轴14上，蜗杆轴14安装在两个角接触球轴承16上，工作时将外接电机的电机轴与蜗杆轴14末端的联轴器15相连，通过外接电机带动蜗杆轴14上的蜗杆13转动，蜗杆13将动力传递给涡轮10，蜗杆13带动涡轮10转动，涡轮10转动的同时会使转盘9和转轴11一起在交叉滚子轴承12上转动，最终使被清洗的物品转动，可实现360度全方位清洗，可解决现有技术中清洗不全面问题，在转盘9转动的同时悬臂4和支撑架2上喷头18的喷水孔19会喷水，水由外接水泵送到进水口21，再由输水管20送到喷头18。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
