技术领域

本实用新型涉及发电机安装座技术领域，尤其涉及一种节能路灯的发电机安装座。

背景技术

风能是没有公害的能源之一，由于风能取之不尽和用之不竭，因此越来越多的风力设备出现在人们的生活中，给人们的生活带来了极大的便利，另外随着科学技术的不断发展，风能在节能路灯领域也得到了极大的应用，节能路灯中的发电机在灯体上进行安装时，需要使用到发电机安装座，现有节能路灯的发电机安装座在灯体上的安装步骤繁琐，使得节能路灯的发电机安装座在灯体上的安装不便。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种节能路灯的发电机安装座。

为了实现上述目的，本实用新型采用了如下技术方案：

一种节能路灯的发电机安装座，包括路灯本体和发电机安装座本体，所述发电机安装座本体包括与路灯本体顶部相接触的顶板和焊接在顶板底部的固定圆管，且固定圆管的内侧和路灯本体的外侧相接触，所述路灯本体的顶部四周等间距开设有多个圆弧型槽，且圆弧型槽的两侧内壁上均焊接有导向柱，所述圆弧型槽远离路灯本体竖直轴线的一侧内壁上开设有顶部设置开口的矩型通孔，且矩型通孔的两侧内壁上均开设有圆型放置槽，所述圆型放置槽的内壁上等间距开设有多个矩型槽，且矩型槽的内部焊接有导向杆，所述圆型放置槽的内部放置有与导向杆滑动连接的固定圆板，且位于矩型通孔两侧的固定圆板相互靠近的一侧设有套装在导向杆上的压缩弹簧，所述压缩弹簧远离固定圆板的一端固定在矩型槽的内壁上，位于矩型通孔两侧的固定圆板相互靠近的一侧焊接有连接柱，且连接柱远离固定圆板的一端焊接有位于矩型通孔内的半圆型块，所述圆弧型槽的内部放置有圆弧型板，且圆弧型板的底部两侧均开设有与导向柱相适配的导向槽，所述圆弧型板靠近固定圆管内壁的一侧焊接有与固定圆管内壁相焊接的连接板，且连接板的两侧均开设有与半圆型块相卡装的弧型槽。

优选的，所述顶板的顶部通过螺杆安装有发电机，且发电机的传动轴安装有扇叶头。

优选的，所述连接板为梯型结构，且连接板的底部长度比连接板的顶部长度小，所述连接板和矩型通孔的底部内壁相接触，且连接板的顶部长度和矩型通孔的长度相同。

优选的，位于圆弧型板底部两侧的导向槽相互远离的一侧为导向槽设置开口的一侧。

优选的，位于固定圆管内部的多个圆弧型板沿着固定圆管的竖直轴线呈圆型分布。

优选的，所述固定圆板上开设有位置与导向杆相匹配的固定通孔，且固定通孔和导向杆滑动连接。

本实用新型中，所述一种节能路灯的发电机安装座中通过固定圆管内壁上的多个连接板、连接板上的导向槽、圆弧型板、路灯本体顶部的多个圆弧型槽、圆弧型槽内壁上的导向柱和圆弧型槽内壁上的矩型通孔相配合，顶板底部的固定圆管可以快速卡装在路灯本体上，通过开设在矩型通孔内壁上的圆型放置槽、矩型槽、导向杆上的压缩弹簧、固定圆板、连接柱上的半圆型块和连接板上的弧型槽相配合，连接柱上的半圆型块可以对连接板进行锁定，使得发电机安装座本体便于在路灯本体上进行安装，本实用新型经济实用，发电机安装座本体可以快速卡装在路灯本体的外侧，且圆弧型板上的连接板在卡入矩型通孔内部后，连接柱上的半圆型块可以对连接板进行锁定。

附图说明

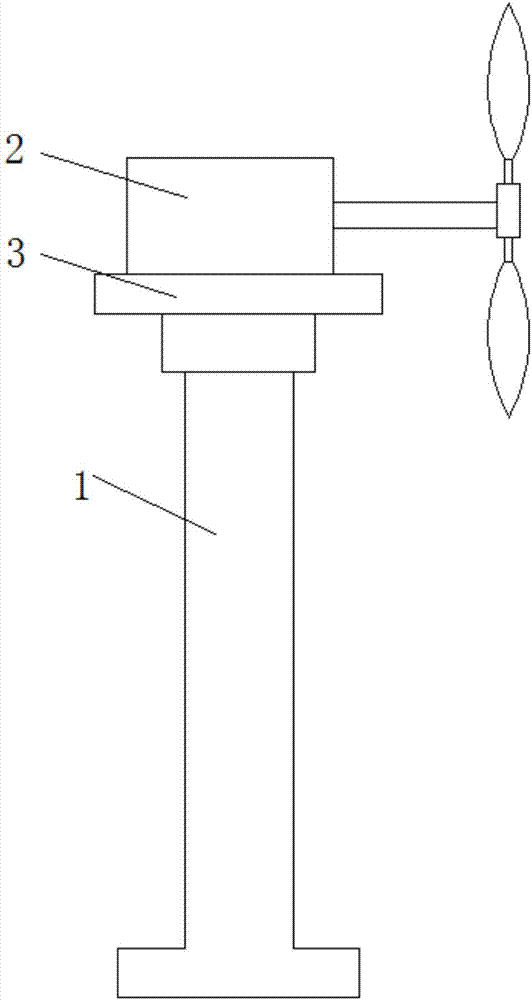

图1为本实用新型提出的一种节能路灯的发电机安装座的发电机安装座本体在路灯本体上的安装结构示意图；

图2为本实用新型提出的一种节能路灯的发电机安装座的发电机安装座本体的底部侧视图；

图3为本实用新型提出的一种节能路灯的发电机安装座的路灯本体的俯视图；

图4为本实用新型提出的一种节能路灯的发电机安装座的A-A的结构示意图。

图中：1路灯本体、2发电机、3发电机安装座本体、4顶板、5固定圆管、6连接板、7圆弧型板、8导向槽、9圆弧型槽、10导向柱、11矩型通孔、12圆型放置槽、13矩型槽、14导向杆、15固定圆板、16连接柱、17半圆型块、18压缩弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-4，一种节能路灯的发电机安装座，包括路灯本体1和发电机安装座本体3，发电机安装座本体3包括与路灯本体1顶部相接触的顶板4和焊接在顶板4底部的固定圆管5，且固定圆管5的内侧和路灯本体1的外侧相接触，路灯本体1的顶部四周等间距开设有多个圆弧型槽9，且圆弧型槽9的两侧内壁上均焊接有导向柱10，圆弧型槽9远离路灯本体1竖直轴线的一侧内壁上开设有顶部设置开口的矩型通孔11，且矩型通孔11的两侧内壁上均开设有圆型放置槽12，圆型放置槽12的内壁上等间距开设有多个矩型槽13，且矩型槽13的内部焊接有导向杆14，圆型放置槽12的内部放置有与导向杆14滑动连接的固定圆板15，且位于矩型通孔11两侧的固定圆板15相互靠近的一侧设有套装在导向杆14上的压缩弹簧18，压缩弹簧18远离固定圆板15的一端固定在矩型槽13的内壁上，位于矩型通孔11两侧的固定圆板15相互靠近的一侧焊接有连接柱16，且连接柱16远离固定圆板15的一端焊接有位于矩型通孔11内的半圆型块17，圆弧型槽9的内部放置有圆弧型板7，且圆弧型板7的底部两侧均开设有与导向柱10相适配的导向槽8，圆弧型板7靠近固定圆管5内壁的一侧焊接有与固定圆管5内壁相焊接的连接板6，且连接板6的两侧均开设有与半圆型块17相卡装的弧型槽，顶板4的顶部通过螺杆安装有发电机2，且发电机2的传动轴安装有扇叶头，连接板6为梯型结构，且连接板6的底部长度比连接板6的顶部长度小，连接板6和矩型通孔11的底部内壁相接触，且连接板6的顶部长度和矩型通孔11的长度相同，位于圆弧型板7底部两侧的导向槽8相互远离的一侧为导向槽8设置开口的一侧，位于固定圆管5内部的多个圆弧型板7沿着固定圆管5的竖直轴线呈圆型分布，固定圆板15上开设有位置与导向杆14相匹配的固定通孔，且固定通孔和导向杆14滑动连接。

本实用新型中，当发电机安装座本体3需要在路灯本体1上进行安装时，顶板4底部的固定圆板5在路灯本体1的外侧进行向下滑动，固定圆管5带动连接板6在矩型通孔11的内部进行向下位置移动，连接板6带动圆弧型板7的导向槽8在导向柱10上进行滑动，直到连接柱16上的半圆型块17和连接板6的外侧相接触，然后连接板6在矩型通孔11的内部继续向下移动，半圆型块17在连接板6上滑动的过程中，半圆型块17带动连接柱16上的固定圆板15在导向杆14上进行滑动，固定圆板15对压缩弹簧18进行拉伸，直到连接板6上的弧型槽移动半圆型块17所在的高度位置，此时连接板6的底部和矩型通孔11的底部内壁相接触，且导向槽11的顶部内壁和导向柱10的顶部处于接触状态，处于拉伸状态的压缩弹簧18带动的固定圆板15在导向杆14上进行滑动，固定圆板15带动连接柱16上的半圆型块17卡装在弧型槽的内部，使得连接板6锁定在矩型通孔11的内部，由此看出发电机安装座本体3在路灯本体1上安装简单。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
