技术领域

本实用新型涉及路灯技术领域，尤其涉及一种便于进行高度调节的节能路灯。

背景技术

路灯，指给道路提供照明功能的灯具，现有的路灯包括灯杆、底座、灯体，底座设置于灯杆底部，灯体设置于灯杆上部，设置于灯杆上部的灯体作为照明的工具，离地面高度是固定。当灯体出现损坏，需要更换新的灯体时，由于灯体较高，人们往往需要使用吊车等大型机器来完成灯体的更换，从而浪费了大量的人力物力，同时，现有的灯杆一般采用市政供电，不能达到环保节能的要求。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种便于进行高度调节的节能路灯。

为了实现上述目的，本实用新型采用了如下技术方案：

一种便于进行高度调节的节能路灯，包括底座，所述底座顶端固定安装有第一灯杆，所述第一灯杆为中空结构，且第一灯杆内活动套接有第二灯杆，所述第二灯杆一侧固定焊接有灯罩，所述灯罩顶端固定安装有太阳能板，所述底座内固定安装有伸缩电机、控制器和蓄电池，所述伸缩电机位于控制器和蓄电池之间，所述底座顶端开设有通孔，所述通孔与第一灯杆相连通，所述伸缩电机的输出轴固定连接有液压伸缩杆，所述液压伸缩杆活动安装在通孔内，且液压伸缩杆远离伸缩电机的一端延伸至第一灯杆内，所述液压伸缩杆远离伸缩电机的一端固定焊接有挤压块，所述挤压块顶端开设有凹槽，所述凹槽底端内壁上固定焊接有弹簧，所述弹簧与第二灯杆相接触，所述第一灯杆两侧内壁上均开设有滑槽，所述第二灯杆两侧均固定焊接滑块，两个所述滑块分别滑动安装在两个滑槽内。

优选的，所述太阳能板的输出端连接蓄电池的输入端，所述蓄电池的输出端电性连接控制器的输入端，所述控制器的输出端电性连接有伸缩电机的输入端，所述控制器为基于AT89C51的单片机，太阳能板的型号为XHGD-100W，伸缩电机的型号为TL-370B1，液压伸缩杆的型号为SDF-123。

优选的，所述滑槽远离开口的一侧内壁上开设有滑珠槽，所述滑珠槽内壁上滑动安装有滑珠，所述滑珠与滑块相接触。

优选的，所述滑槽远离开口的一侧内壁上等距离间隔开设有限位槽，所述滑块上固定焊接有限位块，所述限位块与限位槽相适配。

优选的，所述第二灯杆底端固定安装有橡胶垫。

优选的，所述通孔内壁上开设有第二滑珠槽，所述第二滑珠槽内壁上滑动安装有第二滑珠，所述第二滑珠与液压伸缩杆相接触。

与现有技术相比，本实用新型的有益效果是：

本实用新型中，通过太阳能板、伸缩电机、控制器、蓄电池配合使用，能够便于达到节能的效果，通过第一灯杆、第二灯杆、滑块、伸缩电机、液压伸缩杆、挤压块、滑槽配合使用下，能够便于对路灯杆进行高度调节，通过凹槽和弹簧配合使用下，能够使得液压伸缩杆和第二灯杆之间具有缓冲，提高液压伸缩杆使用寿命，本实用新型能够便于调节路灯杆的高度，且具有环保节能的作用，结构简单，使用方便。

附图说明

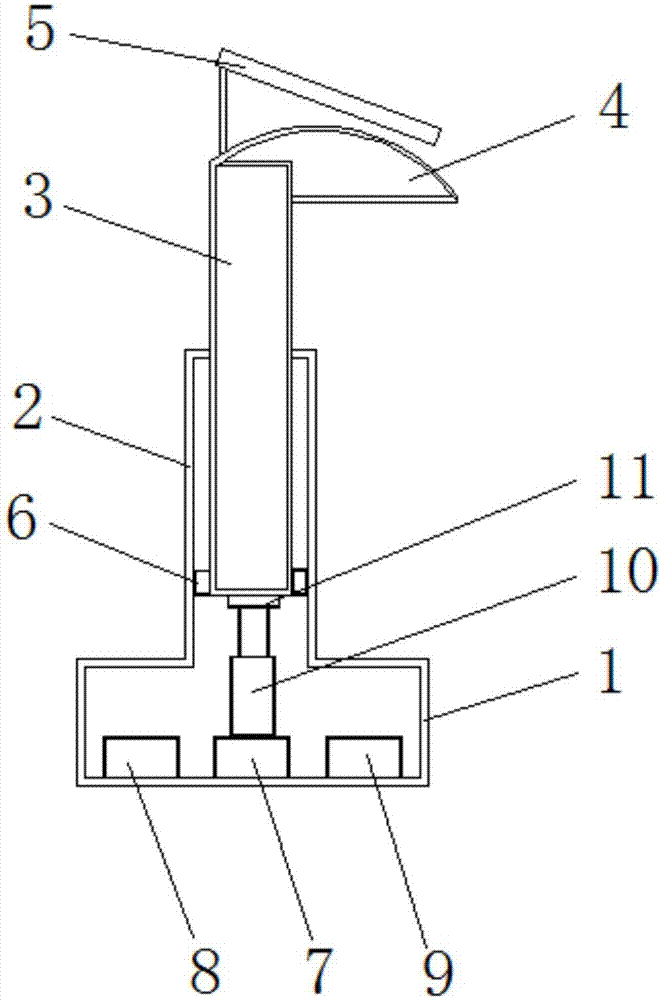

图1为本实用新型提出的一种便于进行高度调节的节能路灯的结构示意图；

图2为本实用新型提出的一种便于进行高度调节的节能路灯的第一灯杆结构示意图；

图3为本实用新型提出的一种便于进行高度调节的节能路灯的挤压块结构示意图。

图中：1底座、2第一灯杆、3第二灯杆、4灯罩、5太阳能板、6滑块、7伸缩电机、8控制器、9蓄电池、10液压伸缩杆、11挤压块、12滑槽、13凹槽、14弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种便于进行高度调节的节能路灯，包括底座1，底座1顶端固定安装有第一灯杆2，第一灯杆2为中空结构，且第一灯杆2内活动套接有第二灯杆3，第二灯杆3一侧固定焊接有灯罩4，灯罩4顶端固定安装有太阳能板5，底座1内固定安装有伸缩电机7、控制器8和蓄电池9，伸缩电机7位于控制器8和蓄电池9之间，底座1顶端开设有通孔，通孔与第一灯杆2相连通，伸缩电机7的输出轴固定连接有液压伸缩杆10，液压伸缩杆10活动安装在通孔内，且液压伸缩杆10远离伸缩电机7的一端延伸至第一灯杆2内，液压伸缩杆10远离伸缩电机7的一端固定焊接有挤压块11，挤压块11顶端开设有凹槽13，凹槽13底端内壁上固定焊接有弹簧14，弹簧14与第二灯杆3相接触，第一灯杆2两侧内壁上均开设有滑槽12，第二灯杆3两侧均固定焊接滑块6，两个滑块6分别滑动安装在两个滑槽12内。通过太阳能板5、伸缩电机7、控制器8、蓄电池9配合使用，能够便于达到节能的效果，通过第一灯杆2、第二灯杆3、滑块6、伸缩电机7、液压伸缩杆10、挤压块11、滑槽12配合使用下，能够便于对路灯杆进行高度调节，通过凹槽13和弹簧14配合使用下，能够使得液压伸缩杆10和第二灯杆3之间具有缓冲，提高液压伸缩杆10使用寿命，本实用新型能够便于调节路灯杆的高度，且具有环保节能的作用，结构简单，使用方便。

太阳能板5的输出端连接蓄电池9的输入端，蓄电池9的输出端电性连接控制器8的输入端，控制器8的输出端电性连接有伸缩电机7的输入端，控制器8为基于AT89C51的单片机，太阳能板5的型号为XHGD-100W，伸缩电机7的型号为TL-370B1，液压伸缩杆10的型号为SDF-123，滑槽12远离开口的一侧内壁上开设有滑珠槽，滑珠槽内壁上滑动安装有滑珠，滑珠与滑块6相接触，滑槽12远离开口的一侧内壁上等距离间隔开设有限位槽，滑块6上固定焊接有限位块，限位块与限位槽相适配，第二灯杆3底端固定安装有橡胶垫，通孔内壁上开设有第二滑珠槽，第二滑珠槽内壁上滑动安装有第二滑珠，第二滑珠与液压伸缩杆10相接触。通过太阳能板5、伸缩电机7、控制器8、蓄电池9配合使用，能够便于达到节能的效果，通过第一灯杆2、第二灯杆3、滑块6、伸缩电机7、液压伸缩杆10、挤压块11、滑槽12配合使用下，能够便于对路灯杆进行高度调节，通过凹槽13和弹簧14配合使用下，能够使得液压伸缩杆10和第二灯杆3之间具有缓冲，提高液压伸缩杆10使用寿命，本实用新型能够便于调节路灯杆的高度，且具有环保节能的作用，结构简单，使用方便。

工作原理：使用中，太阳能板5将电能储存在蓄电池9内，蓄电池9电性连接控制器8，控制器8控制伸缩电机7，伸缩电机7带动液压伸缩杆10移动，液压伸缩杆10带动挤压块11挤压第二灯杆3，挤压块11带动第二灯杆3向上移动，第二灯杆3带动滑块6在滑槽12内滑动，达到调节路灯杆高度的目的。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
