技术领域

本实用新型涉及污水处理设备技术领域，具体为一种水上垃圾清理装置的送料机构。

背景技术

随着科学的发展、时代的进步和人口的迅猛增长，人类赖以生存和发展的环境受到污染，生态环境受到破坏，生态系统也会随之遭到破坏，环境问题已从地域性走向全球性，人类必须爱护地球，共同关心和解决全球性的环境问题，其中水污染亦日趋严重，成了世界性的头号环境治理难题，水污染主要有工业废水污染和生活污水污染等，其中包括水上漂浮的固态垃圾，这些固态垃圾不但影视市容市貌，且对水中生物以及水质造成重大伤害。中国专利(公告号：CN205444149U)公开了一种水上垃圾清理装置的送料机构，包括船体，所述船体内具有进料舱和储料舱，所述进料舱位于储料舱的前端，所述送料机构包括固连在船体内的送料管，该送料管沿船体前后方向设置，且送料管位于进料舱与储料舱之间，所述送料管倾斜，且送料管的前端低于后端，所述送料管内转动连接有送料螺杆，该送料螺杆的后端伸入储料舱内，前端伸入进料舱内，所述送料螺杆的外径由前向后逐渐增大，所述送料管内沿长度方向开设有回水槽，该回水槽的前端与船体外部相连通。通过上述等结构之间的配合使用，能够在传送过程中对固态垃圾进行挤压，从而将固态垃圾中的水排出，减小船体的负载量。但是该实用新型通过挤压弹簧张紧进料带的效果不好，且遇到较大的固态垃圾时的避让效果不理想，需要对其进行改进。

实用新型内容

本实用新型的目的在于提供一种水上垃圾清理装置的送料机构，具备了缓冲装置对进料带的张紧效果更好，且对较大固态垃圾避让能力更强的优点，解决了由于挤压弹簧张紧进料带的效果不好，且遇到较大的固态垃圾时避让效果不理想的问题。

为实现上述目的，本实用新型提供如下技术方案：一种水上垃圾清理装置的送料机构，包括固定板、挤压板和挤压筒，所述挤压筒转动连接在挤压板的内壁，所述固定板的底部固定连接有上支撑柱，所述上支撑柱的底部设置有缓冲装置，所述缓冲装置的底部固定连接有下支撑柱，所述挤压板固定连接在下支撑柱的底部。

所述缓冲装置包括框架，框架的顶部和底部均开设有通孔，上支撑柱通过框架顶部的通孔与框架活动连接，下支撑柱通过框架底部的通孔与框架固定连接，所述框架的内壁活动连接有活动板，活动板的顶部与上支撑柱的底部固定连接，所述活动板的底部固定连接有套筒，所述套筒腔内的顶部固定连接有缓冲弹簧，所述缓冲弹簧的底部固定连接有传动块，传动块的表面与套筒腔内的内壁活动连接，所述传动块的底部固定连接有传动板，传动板的两侧与框架的内壁活动连接，传动板的底部活动连接有连接杆，所述连接杆的一端活动连接有滑块，所述滑块的侧面固定连接有支撑弹簧，支撑弹簧的侧面与框架的内壁固定连接，所述滑块的侧面还固定连接有横杆，横杆的一端与框架的内壁固定连接，滑块的侧面开设有通孔，横杆通过滑块的通孔与滑块活动连接，所述滑块的底部活动连接有隔板，隔板的两侧与框架的内壁固定连接，隔板的底部与下支撑柱的顶部固定连接。

优选的，所述框架顶部开设通孔的大小与上支撑柱相适配，且通孔的内壁固定连接有防摩擦垫片。

优选的，所述套筒的数量为四个，且四个套筒以活动板的纵向中线为轴线均匀排列在活动板的底部。

优选的，所述缓冲弹簧的数量为两个，且两个缓冲弹簧以套筒的纵向中线为轴线对称分布在套筒腔内的顶部。

优选的，所述传动板的底部通过设置铰链与连接杆活动连接。

优选的，所述滑块的底部设置有防摩擦垫片。

与现有技术相比，本实用新型的有益效果如下：

本实用新型通过设置上支撑柱、下支撑柱、框架、活动板、套筒、缓冲弹簧、传动块、传动板、连接杆、滑块、支撑弹簧、横杆和隔板，初始状态下，在缓冲弹簧和支撑弹簧的作用下，给缓冲装置内的其他结构提供恢复力，使得活动板的顶部与框架内壁接触，固定板与挤压板之间的距离最大，此时挤压筒压紧在进料带内侧面上，使得进料带张紧，当遇到硬度较大的固态垃圾时，挤压板与固定板之间的距离被压缩，使得活动板、套筒、传动块和传动板往下运动，连接杆推动滑块往一侧运动，同时压缩缓冲弹簧和支撑弹簧，从而对硬度较大的垃圾进行避让，避免出现硬性挤压而对进料带产生损伤。

综上所述，通过上述等结构之间的配合使用，解决了由于挤压弹簧张紧进料带的效果不好，且遇到较大的固态垃圾时避让效果不理想的问题，实现了缓冲装置对进料带的张紧效果更好，且对较大固态垃圾的避让能力更强。

附图说明

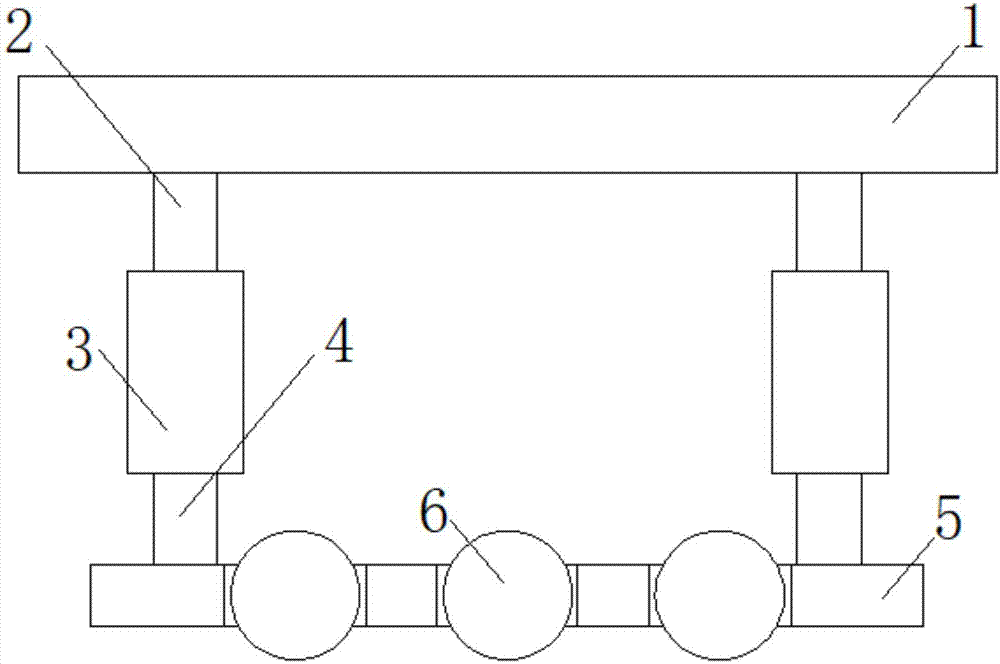

图1为本实用新型结构示意图；

图2为本实用新型缓冲装置结构示意图；

图3为本实用新型套筒内部结构示意图；

图4为本实用新型侧面结构示意图。

图中：1-固定板、2-上支撑柱、3-缓冲装置、4-下支撑柱、5-挤压板、6-挤压筒、7-框架、8-活动板、9-套筒、10-缓冲弹簧、11-传动块、12-传动板、13-连接杆、14-滑块、15-支撑弹簧、16-横杆、17-隔板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至4，本实用新型提供一种技术方案：一种水上垃圾清理装置的送料机构，包括固定板1、挤压板5和挤压筒6，固定板1固定连接在安装腔内，挤压筒6转动连接在挤压板5的内壁，挤压筒6压紧在进料带内侧面上，使得进料带张紧，当硬度较大的垃圾作用于挤压筒6时，上支撑柱2受到挤压力会逐渐进入缓冲装置3内进行缓冲，固定板1的底部固定连接有上支撑柱2，上支撑柱2起到支撑、连接和传动的作用，上支撑柱2的底部设置有缓冲装置3，缓冲装置3的作用在于间接给进料带提供张力，且对较大的固定垃圾进行缓冲避让，缓冲装置3的底部固定连接有下支撑柱4，下支撑柱4与上支撑柱2的作用相同，起到支撑、连接和传动作用，挤压板5固定连接在下支撑柱4的底部，挤压板5用于定位支撑挤压筒6。

缓冲装置3包括框架7，框架7具有支撑和保护内部结构的作用，框架7顶部开设通孔的大小与上支撑柱2相适配，且通孔的内壁固定连接有防摩擦垫片，防摩擦垫片的设置降低了框架7与上支撑柱2之间的磨损程度，增加了两结构之间的使用寿命，框架7的顶部和底部均开设有通孔，上支撑柱2通过框架7顶部的通孔与框架7活动连接，下支撑柱4通过框架7底部的通孔与框架7固定连接，框架7的内壁活动连接有活动板8，活动板8具有传动作用，主要用于传递上支撑柱2的运动，活动板8的顶部与上支撑柱2的底部固定连接，活动板8的底部固定连接有套筒9，套筒9具有支撑包保护内部结构的作用，同时规定了传动块11的运动轨迹，套筒9的数量为四个，且四个套筒9以活动板8的纵向中线为轴线均匀排列在活动板8的底部，四个套筒9的设置，产生较大的恢复力，间接作用于挤压筒6，使得进料带的张力更大，套筒9腔内的顶部固定连接有缓冲弹簧10，缓冲弹簧10提供的恢复力主要作用于传动块11，间接作用于装置内的其他结构，缓冲弹簧10的数量为两个，且两个缓冲弹簧10以套筒9的纵向中线为轴线对称分布在套筒9腔内的顶部，两个缓冲弹簧10的设置使传动块11的受力更均匀，受力效果更好，缓冲弹簧10的底部固定连接有传动块11，传动块11的表面与套筒9腔内的内壁活动连接，传动块11具有传动作用，传动块11受到的恢复力作用于传动板12，传动块11的底部固定连接有传动板12，传动板12受到传动块11的力，传递给底部的连接杆13，传动板12的底部通过设置铰链与连接杆13活动连接，铰链的设置使得连接杆13的一端可以绕铰链转动，传动板12的两侧与框架7的内壁活动连接，传动板12的底部活动连接有连接杆13，连接杆13受到传动板12的压力，进而推动滑块14，连接杆13的一端活动连接有滑块14，滑块14被推动的过程中压缩支撑弹簧15，进一步缩小了固定板1与挤压板5之间的距离，方便硬度较大的物体通过，滑块14的底部设置有防摩擦垫片，防摩擦垫片的设置使得滑块14在滑动的过程中降低与隔板17之间的磨损程度，增加两结构的使用寿命，滑块14的侧面固定连接有支撑弹簧15，支撑弹簧15给装置提供恢复力，恢复力间接作用于挤压筒6，使得进料带张紧效果更好，支撑弹簧15的侧面与框架7的内壁固定连接，滑块14的侧面还固定连接有横杆16，横杆16的作用用于规定滑块14的运动轨迹，对支撑弹簧15的挤压效果更好，横杆16的一端与框架7的内壁固定连接，滑块14的侧面开设有通孔，横杆16通过滑块14的通孔与滑块14活动连接，滑块14的底部活动连接有隔板17，隔板17不能运动，隔板17用于连接下支撑柱4，具有传递力的运动，隔板17的两侧与框架7的内壁固定连接，隔板17的底部与下支撑柱4的顶部固定连接。

本实用新型通过设置上支撑柱2、下支撑柱4、框架7、活动板8、套筒9、缓冲弹簧10、传动块11、传动板12、连接杆13、滑块14、支撑弹簧15、横杆16和隔板17，初始状态下，在缓冲弹簧10和支撑弹簧15的作用下，给缓冲装置3内的其他结构提供恢复力，使得活动板8的顶部与框架7内壁接触，固定板1与挤压板5之间的距离最大，此时挤压筒6压紧在进料带内侧面上，使得进料带张紧，当遇到硬度较大的固态垃圾时，挤压板5与固定板1之间的距离被压缩，使得活动板8、套筒9、传动块11和传动板12往下运动，连接杆13推动滑块14往一侧运动，同时压缩缓冲弹簧10和支撑弹簧15，从而对硬度较大的垃圾进行避让，避免出现硬性挤压而对进料带产生损伤。

综上所述，通过上述等结构之间的配合使用，解决了由于挤压弹簧张紧进料带的效果不好，且遇到较大的固态垃圾时避让效果不理想的问题，实现了缓冲装置3对进料带的张紧效果更好，且对较大固态垃圾的避让能力更强。

工作原理：该水上垃圾清理装置的送料机构使用时，初始状态下，在缓冲弹簧10和支撑弹簧15的作用下，给缓冲装置3内的其他结构提供恢复力，使得活动板8的顶部与框架7内壁接触，固定板1与挤压板5之间的距离最大，此时挤压筒6压紧在进料带内侧面上，使得进料带张紧，当遇到硬度较大的固态垃圾时，挤压板5与固定板1之间的距离被压缩，上支撑柱2进入缓冲装置3内，使得活动板8、套筒9、传动块11和传动板12往下运动，连接杆13推动滑块14往一侧运动，同时压缩缓冲弹簧10和支撑弹簧15，从而对硬度较大的垃圾进行避让，避免出现硬性挤压而对进料带产生损伤。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
