技术领域

本实用新型涉及污水处理技术领域，具体是一种污水处理用水下垃圾打捞装置。

背景技术

现有的水下垃圾在堤坝口中或者水渠中中存在大量的垃圾，目前人们打捞水中垃圾时工作人员驾驶船只使用打捞网将水表面的垃圾捞出，打捞垃圾工作劳动强度大，速度慢，且残留在水下的垃圾会影响开闸泄水的速度，并产生恶臭的问题；现有的水下垃圾打捞上来直接卸在垃圾车上，而且未经消毒处理的大量水下垃圾带来严重的环境污染，如产生粉尘、滋生细菌、散发臭味等的问题。

实用新型内容

本实用新型旨在于解决现有技术中存在的缺点，提供一种污水处理用水下垃圾打捞装置。

为实现上述目的，本实用新型提供如下技术方案，一种污水处理用水下垃圾打捞装置，包括支架、导轨和撑杆，所述支架左侧通过螺栓固定安装有两个导轨，所述支架与导轨之间通过螺栓固定安装有撑杆，所述两个导轨之间上下两端均通过螺栓固定安装有驱动轴，所述两个导轨之间通过螺栓固定安装有转轴，且转轴位于驱动轴之间，所述导轨上方通过螺栓固定安装有皮带运输机，所述两个导轨底端通过螺栓固定安装有护板，所述两个导轨右侧通过螺栓固定安装有滑板，所述支架右侧顶端通过螺栓固定安装有收集箱，所述收集箱上方通过螺栓固定安装有加热罩，所述加热罩底端通过螺栓固定安装有紫外线消毒灯，所述收集箱左右两侧均开口设置有开口，所述收集箱右侧的开口上方通过合页转动连接有挡板，所述收集箱底端通过螺栓固定安装有隔离板。

进一步的，所述支架与导轨之间呈倾斜状设置，且导轨截面呈弧形状。

进一步的，所述滑板上表面平整光滑，且滑板与导轨之间的角度为80°。

进一步的，所述加热罩与紫外线消毒灯均由外接电源连接，并配合控制开关进行使用。

进一步的，所述收集箱右侧的开口与挡板相互契合，且收集箱右侧的开口与挡板之间通过螺栓固定安装。

进一步的，所述收集箱底端与隔离板之间设有一厘米的间隙，且隔离板上方设有呈网格状均匀排列的漏水孔。

本实用新型提供了一种污水处理用水下垃圾打捞装置，具有以下有益效果：

1、本实用优点在于，通过导轨上方通过螺栓固定安装的皮带运输机将水底下的塑料瓶、海藻等水下垃圾运送到滑板上，由于滑板与导轨之间的角度为80°，使其皮带运输机上的塑料瓶、海藻等水下垃圾滑落至收集箱进行集中收集处理并经过隔离板上方设有呈网格状均匀排列的漏水孔分离脱水，能够快速的完成水中垃圾的打捞工作，无需人们手工打捞，降低水中垃圾打捞强度，从而提高了水下垃圾垃圾打捞的效率。

2、其次，通过加热罩将水下垃圾上的海藻进行脱水，同时减少水下垃圾腐蚀产生放入恶臭，并且脱水紫外线消毒灯将水下垃圾进行消毒处理，不会对环境造成二次污染。

附图说明

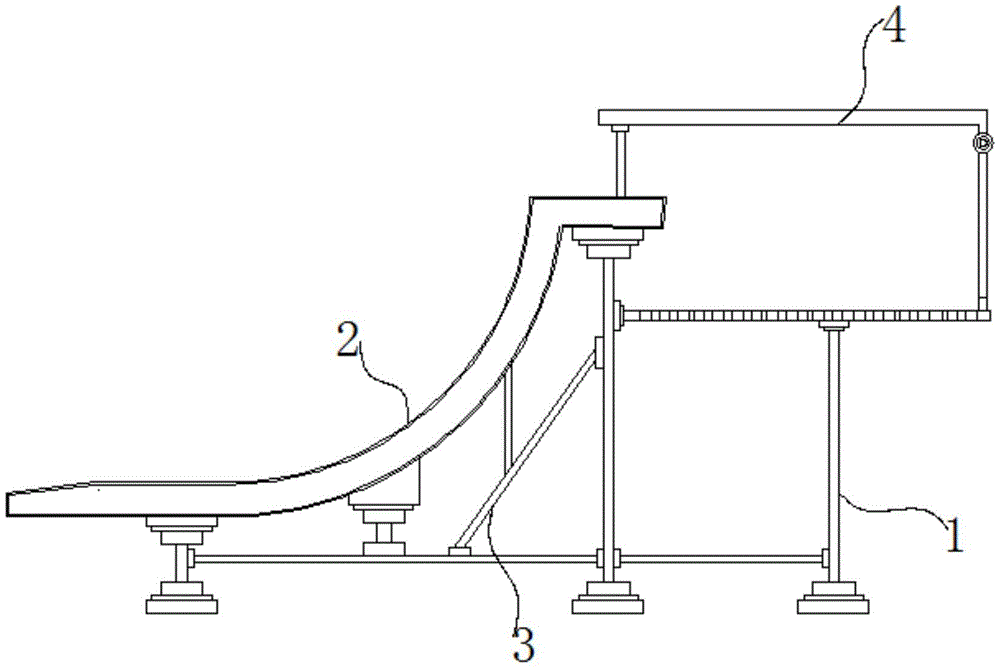

图1为本实用新型的整体结构示意图。

图2为本实用新型的导轨整体示意图。

图3为本实用新型的收集箱剖面示意图。

图1-3中：支架1、导轨2、驱动轴201、转轴202、皮带运输机203、护板204、滑板205、撑杆3、收集箱4、加热罩401、紫外线消毒灯402、开口403、挡板404、隔离板405。

具体实施方式

基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1-3中，

本实施例提供的一种污水处理用水下垃圾打捞装置，包括支架1、导轨2和撑杆3，支架1左侧通过螺栓固定安装有两个导轨2，支架1与导轨2之间通过螺栓固定安装有撑杆3，两个导轨2之间上下两端均通过螺栓固定安装有驱动轴201，两个导轨2之间通过螺栓固定安装有转轴202，且转轴202位于驱动轴201之间，导轨2上方通过螺栓固定安装有皮带运输机203，两个导轨2底端通过螺栓固定安装有护板204，两个导轨2右侧通过螺栓固定安装有滑板205，支架1右侧顶端通过螺栓固定安装有收集箱4，收集箱4上方通过螺栓固定安装有加热罩401，加热罩401底端通过螺栓固定安装有紫外线消毒灯402，收集箱4左右两侧均开口设置有开口403，收集箱4右侧的开口403上方通过合页转动连接有挡板404，收集箱4底端通过螺栓固定安装有隔离板405。

进一步的，支架1与导轨2之间呈倾斜状设置，且导轨2截面呈弧形状，能够快速的完成水中垃圾的打捞工作，无需人们手工打捞，降低水中垃圾打捞强度，从而提高了水下垃圾垃圾打捞的效率。

进一步的，滑板205上表面平整光滑，且滑板205与导轨2之间的角度为80°，由于滑板205与导轨2之间的角度为80°，使其皮带运输机203上的塑料瓶、海藻等水下垃圾滑落至收集箱4进行集中收集处理并经过隔离板405上方设有呈网格状均匀排列的漏水孔分离脱水。

进一步的，加热罩401与紫外线消毒灯402均由外接电源连接，并配合控制开关进行使用，使用者通过制开关进行开启加热罩401与紫外线消毒灯402，加热罩401将水下垃圾上的海藻进行脱水，同时减少水下垃圾腐蚀产生放入恶臭，并且脱水紫外线消毒灯402将水下垃圾进行消毒处理，不会对环境造成二次污染。

进一步的，收集箱4右侧的开口403与挡板404相互契合，且收集箱4右侧的开口403与挡板404之间通过螺栓固定安装，使用者可打开挡板404对收集箱4内的水下垃圾进行统一装卸至垃圾车上。

进一步的，收集箱4底端与隔离板405之间设有一厘米的间隙，且隔离板405上方设有呈网格状均匀排列的漏水孔，使用者将装置通过支架1安置在堤坝口中或者水渠中，通过导轨2上方通过螺栓固定安装的皮带运输机203将水底下的塑料瓶、海藻等水下垃圾运送到滑板205上。

在使用本实用新型一种污水处理用水下垃圾打捞装置时，首先使用者将装置通过支架1安置在堤坝口中或者水渠中，通过导轨2上方通过螺栓固定安装的皮带运输机203将水底下的塑料瓶、海藻等水下垃圾运送到滑板205上，由于滑板205与导轨2之间的角度为80°，使其皮带运输机203上的塑料瓶、海藻等水下垃圾滑落至收集箱4进行集中收集处理并经过隔离板405上方设有呈网格状均匀排列的漏水孔分离脱水，接着使用者通过制开关进行开启加热罩401与紫外线消毒灯402，加热罩401将水下垃圾上的海藻进行脱水，同时减少水下垃圾腐蚀产生放入恶臭，并且脱水紫外线消毒灯402将水下垃圾进行消毒处理，不会对环境造成二次污染。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
