技术领域

本实用新型涉及市政污水处理设备技术领域，具体为一种市政用生物污水处理池。

背景技术

污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，市政污水在处理过程中需要对其进行沉淀，现有的沉淀池在使用时结构较为简单，在使用时沉淀质量较差，影响污水处理的效率。

为此，提出一种市政用生物污水处理池。

实用新型内容

本实用新型的目的在于提供一种市政用生物污水处理池，通过一阶沉淀池、二阶沉淀池和三阶沉淀池对污水进行分阶沉淀，分阶过滤能够减少一阶沉淀池、二阶沉淀池和三阶沉淀池的沉淀分量，提高对污水的过滤质量，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种市政用生物污水处理池，包括一阶沉淀池、二阶沉淀池和三阶沉淀池，所述一阶沉淀池、二阶沉淀池和三阶沉淀池高度依次降低，所述一阶沉淀池、二阶沉淀池和三阶沉淀池一侧均设置有溢水口，所述溢水口焊接在一阶沉淀池、二阶沉淀池或三阶沉淀池一侧，所述一阶沉淀池、二阶沉淀池和三阶沉淀池内部底端设置有隔板，所述隔板放置在一阶沉淀池、二阶沉淀池和三阶沉淀池内部底端，所述隔板上侧设置有通孔，所述通孔贯穿隔板，所述一阶沉淀池、二阶沉淀池和三阶沉淀池外侧均设置有排污管，所述排污管焊接在一阶沉淀池、二阶沉淀池或三阶沉淀池底端一侧，所述二阶沉淀池和三阶沉淀池上侧均设置有过滤架，所述过滤架内部底端设置有过滤网，所述过滤网焊接在过滤架内部底端。

一阶沉淀池用于对污水进行初级沉淀、二阶沉淀池用于对污水进行二次沉淀，三阶沉淀池用于对污水进行最后沉淀，

优选的，所述一阶沉淀池、二阶沉淀池和三阶沉淀池底端内部两侧均设置有斜板，所述斜板焊接在一阶沉淀池、二阶沉淀池或三阶沉淀池内部两侧.

斜板用于将一阶沉淀池、二阶沉淀池和三阶沉淀池内部沉淀的物体垃圾集中到排污管处，便于一阶沉淀池、二阶沉淀池和三阶沉淀池内部的固体垃圾排出。

优选的，所述过滤架两侧设置有扶手架，所述扶手架一端焊接在过滤架两侧。

扶手架的设置便于工作人员对过滤架进行移动。

优选的，所述一阶沉淀池上侧设置有储料箱，所述储料箱通过螺栓固定安装在一阶沉淀池一侧，所述储料箱内部储存有除臭剂。

储料箱用于储存除臭剂，除臭剂能够去除一阶沉淀池内部的臭味，保持一阶沉淀池周围空气的清洁。

优选的，所述通孔为锥形设置，所述通孔大口径端向上，所述通孔小口径端向下，通孔锥形设置能够在不影响固体垃圾沉淀的情况下，避免由于水流的原因，使得沉淀后的固体垃圾产生上浮。

优选的，所述过滤架放置在一阶沉淀池或二阶沉淀池上侧。

过滤架放置在一阶沉淀池或二阶沉淀池上侧，通过过滤架自身的重力，避免在使用过程中过滤架产生移动，方便讲过滤架取下和放置。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型，通过一阶沉淀池、二阶沉淀池和三阶沉淀池对污水进行分阶沉淀，分阶过滤能够减少一阶沉淀池、二阶沉淀池和三阶沉淀池的沉淀分量，提高对污水的过滤质量；

2、本实用新型，过滤架放置在一阶沉淀池或二阶沉淀池上侧，通过过滤架自身的重力，避免在使用过程中过滤架产生移动，方便讲过滤架取下和放置；

3、本实用新型，通孔锥形设置能够在不影响固体垃圾沉淀的情况下，避免由于水流的原因，使得沉淀后的固体垃圾产生上浮。

附图说明

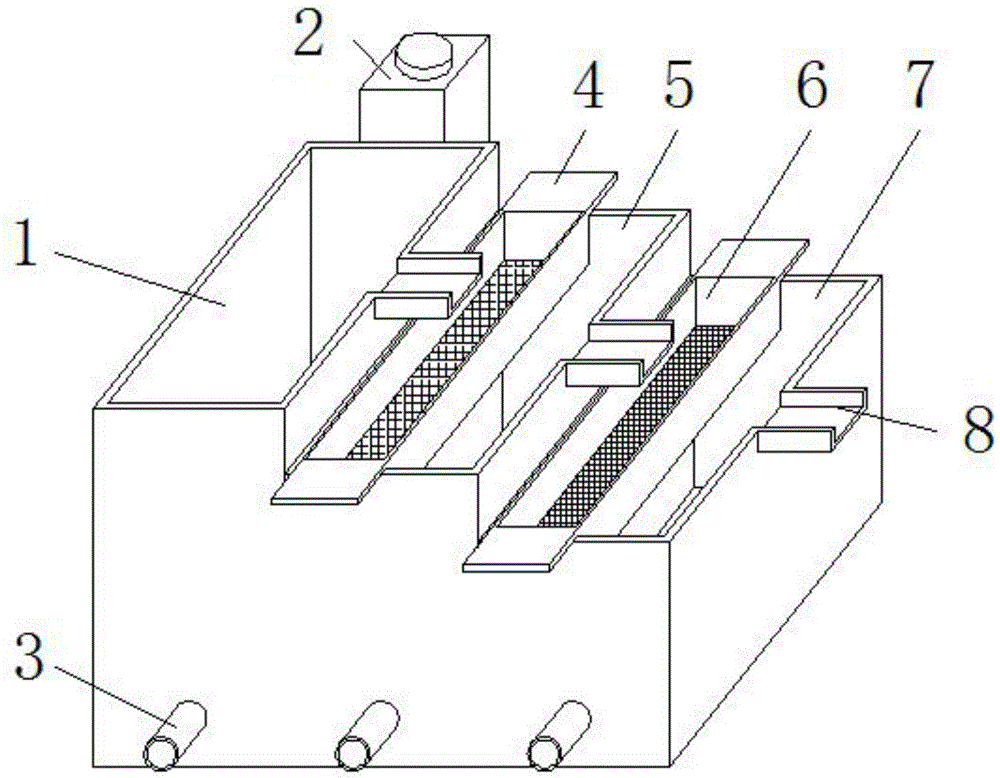

图1为本实用新型的结构示意图；

图2为本实用新型的内部结构示意图；

图3为本实用新型的过滤架的结构示意图。

图中：1、一阶沉淀池；2、储料箱；3、排污管；4、扶手架；5、二阶沉淀池；6、过滤架；7、三阶沉淀池；8、溢水口；9、隔板；10、通孔；11、斜板；12、过滤网。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种市政用生物污水处理池，如图1-3所示，包括一阶沉淀池1、二阶沉淀池5和三阶沉淀池7，一阶沉淀池1、二阶沉淀池5和三阶沉淀池7高度依次降低，一阶沉淀池1、二阶沉淀池5和三阶沉淀池7一侧均设置有溢水口8，溢水口8焊接在一阶沉淀池1、二阶沉淀池5或三阶沉淀池7一侧，一阶沉淀池1、二阶沉淀池5和三阶沉淀池7内部底端设置有隔板9，隔板9放置在一阶沉淀池1、二阶沉淀池5和三阶沉淀池7内部底端，隔板9上侧设置有通孔10，通孔10贯穿隔板9，一阶沉淀池1、二阶沉淀池5和三阶沉淀池7外侧均设置有排污管3，排污管3焊接在一阶沉淀池1、二阶沉淀池5或三阶沉淀池7底端一侧，二阶沉淀池5和三阶沉淀池7上侧均设置有过滤架6，过滤架6内部底端设置有过滤网12，过滤网12焊接在过滤架6内部底端。

通过上述技术方案，一阶沉淀池1用于对污水进行初级沉淀、二阶沉淀池5用于对污水进行二次沉淀，三阶沉淀池7用于对污水进行最后沉淀，污水在一阶沉淀池1内部进行初步沉淀，沉淀的固体垃圾将会透过隔板9上侧的通孔10沉入一阶沉淀池1内部，一阶沉淀池1内部的水满时，污水将会通过溢水口8流入二阶沉淀池5内部，污水在二阶沉淀池5内部进行再次沉淀，沉淀的固体垃圾将会透过隔板9上侧的通孔10沉入二阶沉淀池5内部，当二阶沉淀池5内部的水满时，污水将会通过溢水口8流入三阶沉淀池7内部，污水在三阶沉淀池7内部进行最后的沉淀，沉淀的固体垃圾将会透过隔板9上侧的通孔10沉入三阶沉淀池7内部。

具体的，如图2所示，一阶沉淀池1、二阶沉淀池5和三阶沉淀池7底端内部两侧均设置有斜板11，斜板11焊接在一阶沉淀池1、二阶沉淀池5或三阶沉淀池7内部两侧。

通过上述技术方案，斜板11用于将一阶沉淀池1、二阶沉淀池5和三阶沉淀池7内部沉淀的物体垃圾集中到排污管3处，便于一阶沉淀池1、二阶沉淀池5和三阶沉淀池7内部的固体垃圾排出。

具体的，如图1和3所示，过滤架6两侧设置有扶手架4，扶手架4一端焊接在过滤架6两侧。

通过上述技术方案，扶手架4的设置便于工作人员对过滤架6进行移动。

具体的，如图1所示，一阶沉淀池1上侧设置有储料箱2，储料箱2通过螺栓固定安装在一阶沉淀池1一侧，储料箱2内部储存有除臭剂。

通过上述技术方案，储料箱2用于储存除臭剂，除臭剂能够去除一阶沉淀池1内部的臭味，保持一阶沉淀池1周围空气的清洁。

具体的，如图2所示，通孔10为锥形设置，通孔10大口径端向上，通孔10小口径端向下。

通过上述技术方案，通孔10锥形设置能够在不影响固体垃圾沉淀的情况下，避免由于水流的原因，使得沉淀后的固体垃圾产生上浮。

具体的，如图1所示，过滤架6放置在一阶沉淀池1或二阶沉淀池5上侧。

通过上述技术方案，过滤架6放置在一阶沉淀池1或二阶沉淀池5上侧，通过过滤架6自身的重力，避免在使用过程中过滤架6产生移动，方便讲过滤架6取下和放置。

工作原理：使用时将市政污水导入一阶沉淀池1内部，污水在一阶沉淀池1内部进行初步沉淀，沉淀的固体垃圾将会透过隔板9上侧的通孔10沉入一阶沉淀池1内部，当一阶沉淀池1内部的水满时，污水将会通过溢水口8流入二阶沉淀池5内部，在污水通过溢水口8流出时，过滤架6将会对污水进行过滤，过滤架6放置在一阶沉淀池1或二阶沉淀池5上侧，通过过滤架6自身的重力，避免在使用过程中过滤架6产生移动，方便讲过滤架6取下和放置，污水在二阶沉淀池5内部进行再次沉淀，沉淀的固体垃圾将会透过隔板9上侧的通孔10沉入二阶沉淀池5内部，当二阶沉淀池5内部的水满时，污水将会通过溢水口8流入三阶沉淀池7内部，污水在三阶沉淀池7内部进行最后的沉淀，沉淀的固体垃圾将会透过隔板9上侧的通孔10沉入三阶沉淀池7内部，最后沉淀的污垢将会通过外界排污泵抽取，通过排污管3导出。
