技术领域

本实用新型属于箱包生产技术领域，具体涉及一种用于箱包生产的布屑粉尘清除装置。

背景技术

箱包是对袋子的统称，是用来装东西的各种包包的统称，包括一般的购物袋、手提包、手拿包、钱包、背包、单肩包、挎包、腰包和多种拉杆箱等。随着人们生活和消费水平的不断提高，各种各样的箱包已经成为人们身边不可或缺的饰品。人们要求箱包产品不仅在实用性上有所加强，装饰性已成为主要拓展。根据消费者品位的改变，箱包的材质更加多样化，真皮、PU、涤纶、帆布、棉麻等质地箱包引领时尚潮流。同时，在越来越标榜个性的时代，简约、复古、卡通等各类风格也从不同侧面迎合时尚人士张扬个性的需求。箱包的款式也由传统的商务包、书包、旅行包、钱包、小香包等拓展。在箱包的加工制作过程中会用到大量的布料，但是布料融入不进行加工，其表面如果有一定量的布屑粉尘，会影响后续的使用，降低箱包的品质。

因此针对这一现状，迫切需要设计和生产一种用于箱包生产的布屑粉尘清除装置，以满足实际使用的需要。

实用新型内容

本实用新型的目的在于提供一种用于箱包生产的布屑粉尘清除装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于箱包生产的布屑粉尘清除装置，包括固定柱、横板和集气装置，所述固定柱的侧面安装有直线电机，所述直线电机的移动部的侧面固定焊接有竖板，所述固定柱的侧面还固定焊接有两组并列设置的横板，且直线电机设置在两组横板之间，两组所述横板相邻的侧面均固定连接有导轨，所述导轨上滑动连接有滑块，所述竖板的两端分别与两组滑块的侧面固定连接，所述滑块靠近直线电机的侧面还通过连接杆连接有固定板，所述固定板通过螺栓安装有毛刷；

所述横板的两组对称设置的竖向侧面还通过螺栓连接有挡板，所述横板远离固定柱的一侧安装有集气装置，所述集气装置内安装有抽风机，所述集气装置的出气口通过法兰连通有通气管，所述通气管的另一端设置在储液箱内的液面以下，所述储液箱安装在固定柱的一侧。

优选的，所述集气装置包括连接板和集气斗，两组所述横板相互远离的一侧均设置有L形板，所述L形板的横向部和竖向部通过螺钉分别与横板和连接板固定连接，所述连接板挖设有通气通道，所述连接板远离横板的一侧固定连接有集气斗，所述集气斗设置为水平设置的漏斗。

优选的，所述连接杆的竖向剖面设置为“U”型，且并列设置为两组，两组并列设置的所述毛刷错位设置。

优选的，所述横板上钻设有贯通上表面和下表面的倾斜通孔，且倾斜通孔内安装有鼓风机，且两组横板的鼓风机的风向相反。

优选的，所述固定柱的底端固定焊接有底盘，所述底盘通过螺钉与地面连接。

本实用新型的技术效果和优点：该用于箱包生产的布屑粉尘清除装置，通过设置的能够水平移动的毛刷，使得布料的两组表面的布屑和粉尘能以刷动，而且两组毛刷的刷动使得布料能够得到更好的刷动，降低布屑粉尘粘在布料上的可能性，利用鼓风机和抽风机的双重效果，使得刷出的布屑粉尘等被吹进集气装置内，然后进入储液箱，使得布屑粉尘与储液箱内的水液混合，避免其流通出去影响环境，通过设置的螺栓使得挡板和毛刷便于更换，使得能够根据不同布料，选择不同的毛刷，该用于箱包生产的布屑粉尘清除装置，不仅能够对布料上的布屑粉尘进行清理，还能够将其很好的处理，避免影响环境。

附图说明

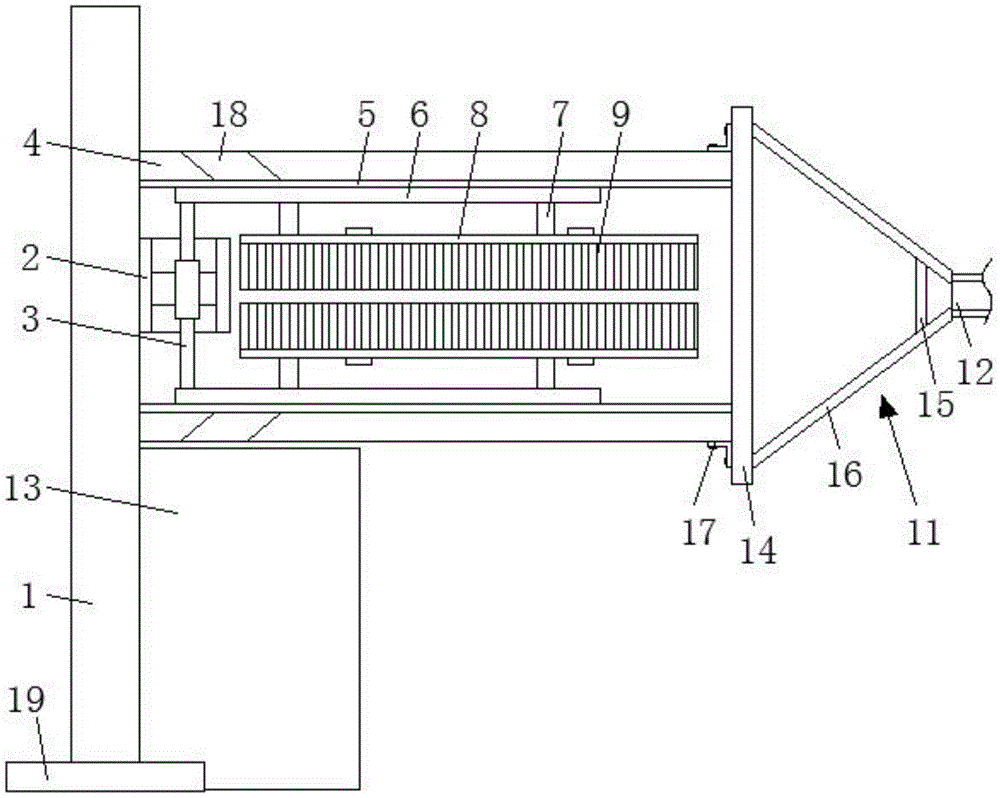

图1为本实用新型的剖视图；

图2为本实用新型结构示意图。

图中：1固定柱、2直线电机、3竖板、4横板、5导轨、6滑块、7连接杆、8固定板、9毛刷、10挡板、11集气装置、12通气管、13储液箱、14连接板、15抽风机、16集气斗、17L形板、18鼓风机、19底盘。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

除非单独定义指出的方向外，本文涉及的上、下、左、右、前、后、内和外等方向均是以本实用新型所示的图中的上、下、左、右、前、后、内和外等方向为准，在此一并说明。

本实用新型提供了如图1-2所示的一种用于箱包生产的布屑粉尘清除装置，包括固定柱1、横板4和集气装置11，所述固定柱1的侧面安装有直线电机2，直线电机2的型号设置为GJ-30，所述直线电机2的移动部的侧面固定焊接有竖板3，所述固定柱1的侧面还固定焊接有两组并列设置的横板4，且直线电机2设置在两组横板4之间，两组所述横板4相邻的侧面均固定连接有导轨5，所述导轨5上滑动连接有滑块6，所述竖板3的两端分别与两组滑块6的侧面固定连接，所述滑块6靠近直线电机2的侧面还通过连接杆7连接有固定板8，所述固定板8通过螺栓安装有毛刷9；

所述横板4的两组对称设置的竖向侧面还通过螺栓连接有挡板10，所述横板4远离固定柱1的一侧安装有集气装置11，所述集气装置11内安装有抽风机15，所述集气装置11的出气口通过法兰连通有通气管12，所述通气管12的另一端设置在储液箱13内的液面以下，所述储液箱13安装在固定柱1的一侧，使得毛刷9清理出来的布屑粉尘能够被抽进集气装置11内，进而进入储液箱13内，与储液箱13内的水液混合。

具体的，所述集气装置11包括连接板14和集气斗16，连接板14的设置，使得横板4和集气斗16得以连通，两组所述横板4相互远离的一侧均设置有L形板17，所述L形板17的横向部和竖向部通过螺钉分别与横板4和连接板14固定连接，所述连接板14挖设有通气通道，所述连接板14远离横板4的一侧固定连接有集气斗16，所述集气斗16设置为水平设置的漏斗。

具体的，所述连接杆7的竖向剖面设置为“U”型，且并列设置为两组，两组并列设置的所述毛刷9错位设置，使得清理的更加彻底。

具体的，所述横板4上钻设有贯通上表面和下表面的倾斜通孔，且倾斜通孔内安装有鼓风机18，且两组横板4的鼓风机18的风向相反，使得能够加速空气流通到两组横板4之间。

具体的，所述固定柱1的底端固定焊接有底盘19，所述底盘19通过螺钉与地面连接，方便固定柱1的固定。

具体的，该用于箱包生产的布屑粉尘清除装置，将需要清理的布料设置在两组横板4之间，且保证每组毛刷9均能接触布料，然后开启直线电机2、鼓风机18和抽风机15，在布料移动的过程中，直线电机2的移动部带动竖板3和滑块6横向移动，从而带动毛刷9进行横向移动，进行使得移动的布料进行清理，在此过程中，鼓风机18和抽风机15的工作加速空气的流通，使得毛刷9清理出来的布屑粉尘能够被抽进集气装置11内，进而进入储液箱13内，与储液箱13内的水液混合，在清理完成后，如果更换了布料的种类，可以通过更换毛刷9进行清理的模式。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
