技术领域

本实用新型涉及实木家具加工技术领域，具体涉及一种用于实木家具加工的废木料处理装置。

背景技术

在实木家具加工过程中，会产生大量的木材废料，这些木材废料经过粉碎处理后能够实现再利用，用于人造板材生产，而目前对木材废料进行处理的装置，一般的废料处理装置大都处理效果差、工作效率低，不能满足木材废料处理的使用需求。

实用新型内容

(一)技术问题

本实用新型目的在于提供一种用于实木家具加工的废木料处理装置，改善现有技术的不足，解决以上背景技术提出的问题。

(二)技术方案

本实用新型提供了一种用于实木家具加工的废木料处理装置，包括：机体，齿轮，齿轮轴，刀片，一号转动电机，一号转轴，一号导流板，二号导流板，底座，控制开关，大齿轮，连接柱，万向轮，轴承，铁丝网，大导流板，二号转动电机，二号转轴，挡板，进料口，出料口，连接块，所述机体由挡板组成，所述机体呈长方状，且机体内部呈空心结构，所述机体顶部固定设有进料口，所述机体内部固定嵌入连接有三组齿轮，所述齿轮内部均固定套接有齿轮轴，所述齿轮底部固定嵌入安装有一组一号导流板，所述一号导流板底部固定嵌入连接有嵌入安装有一组一号转轴，所述一号转轴外部均固定设有连接块，所述一号转轴左端固定嵌入连接有一号转动电机，所述一号转轴底部固定嵌入安装有铁丝网，所述铁丝网底部固定嵌入安装有一组一号转轴，一组二号转轴，所述二号转轴外部均固定设有刀片，所述一号转轴和二号转轴右端均固定套接有轴承，所述二号转轴左端固定嵌入连接有二号转动电机，所述二号转轴底部固定嵌入安装有一组二号导流板，所述二号导流板底部固定嵌入安装有大导流板，所述机体底部固定安装有底座，所述底座外部固定设有控制开关，所述底座底部固定嵌入安装有连接柱，所述连接柱底部固定嵌入连接有万向轮。

优选的，所述三组齿轮呈凹槽状。

优选的，所述连接块呈凹凸状，且连接块外部呈圆球状。

优选的，所述一号导流板和二号导流板均呈对称结构。

优选的，所述大导流板顶部和挡板底部固定设有出料口。

优选的，所述底座呈空心结构，且万向轮使用螺栓贯穿。

优选的，所述万向轮可旋转。

优选的，所述控制开关和一号转动电机、二号转动电机电性连接。

(三)有益效果

本实用新型通过齿轮可以均匀的碾压废木料，一号转轴能够再次碾压废木料，且铁丝网可以过滤碎的废木料，没有碎的废木料可以进行循环碾压，直至碾碎废木材，二号转轴外部固定设有的刀片，可以碎废木材，达到再次利用的效果，适用范围广，而且废木料加工效果好等优点。

附图说明

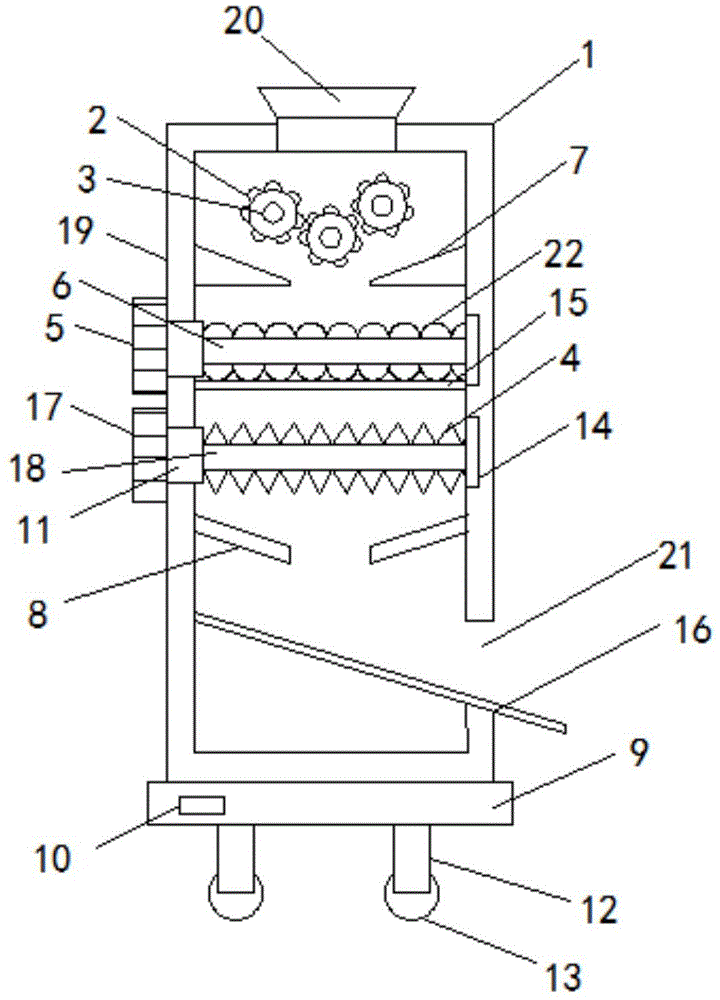

图1是本实用新型的整体结构示意图。

图1：机体-1，齿轮-2，齿轮轴-3，刀片-4，一号转动电机-5，一号转轴-6，一号导流板-7，二号导流板-8，底座-9，控制开关-10，大齿轮-11，连接柱-12，万向轮-13，轴承-14，铁丝网-15，大导流板-16，二号转动电机-17，二号转轴-18，挡板-19，进料口-20，出料口-21，连接块-22。

具体实施方式

下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。

参阅图1；

本实用新型的实施提供了一种用于实木家具加工的废木料处理装置，包括:机体1，齿轮2，齿轮轴3，刀片4，一号转动电机5，一号转轴6，一号导流板7，二号导流板8，底座9，控制开关10，大齿轮11，连接柱12，万向轮13，轴承14，铁丝网15，大导流板16，二号转动电机17，二号转轴18，挡板19，进料口20，出料口21，连接块22，机体1由挡板19组成，机体1呈长方状，且机体1内部呈空心结构，机体1顶部固定设有进料口20，机体1内部固定嵌入连接有三组齿轮2，齿轮2内部均固定套接有齿轮轴3，齿轮2底部固定嵌入安装有一组一号导流板7，一号导流板7底部固定嵌入连接有嵌入安装有一组一号转轴6，一号转轴6外部均固定设有连接块22，一号转轴6左端固定嵌入连接有一号转动电机5，一号转轴6底部固定嵌入安装有铁丝网15，铁丝网15底部固定嵌入安装有一组一号转轴6，一组二号转轴18，二号转轴18外部均固定设有刀片4，一号转轴6和二号转轴18右端均固定套接有轴承14，二号转轴18左端固定嵌入连接有二号转动电机17，二号转轴18底部固定嵌入安装有一组二号导流板8，二号导流板8底部固定嵌入安装有大导流板16，机体1底部固定安装有底座9，底座9外部固定设有控制开关10，底座9底部固定嵌入安装有连接柱12，连接柱12底部固定嵌入连接有万向轮13。

其中，三组齿轮2呈凹槽状，便于废木料能够均匀的碾压。

其中，连接块22呈凹凸状，且连接块22外部呈圆球状，便于再次碾压废木料。

其中，一号导流板7和二号导流板8均呈对称结构，便于导流废木料往下流。

其中，大导流板16顶部和挡板19底部固定设有出料口21，便于大导流板16导出废木料从出料口21流出。

其中，底座9呈空心结构，且万向轮13使用螺栓贯穿，便于万向轮13能够转动，可以万向轮13收入底座9内部。

其中，万向轮13可旋转，便于收纳万向轮13。

其中，控制开关10和一号转动电机5、二号转动电机17电性连接，控制开关10输出端和一号转动电机5、二号转动电机17输入端电性连接。

工作原理：首先，通过机体1顶部固定设有进料口20，便于工人从进料口20放入废木料，通过控制控制开关10控制一号转动电机5和二号转动电机17带动一号转轴6和二号转轴18进行转动工作，机体1内部固定嵌入连接有三组齿轮2，三组齿轮2呈凹槽状，便于废木料能够均匀的碾压，其次，通过一号导流板7底部固定嵌入连接有嵌入安装有一组一号转轴6，一号转轴6底部固定嵌入安装有铁丝网15，便于再次碾压废木材，没有经过铁丝网15过滤下去的废木材，可以再次通过一号转轴6再次碾压直至废木材可以过滤下去，最后，通过铁丝网15底部固定嵌入安装有一组一号转轴6，一组二号转轴18，二号转轴18外部均固定设有刀片4，通过铁丝网15过滤下来的废木材通过刀片4可以碎废木材，废木材可以再次进行碾压，二号转轴18底部固定嵌入安装有一组二号导流板8，大导流板16顶部和挡板19底部固定设有出料口21，便于大导流板16导出废木料从出料口21流出，通过控制控制开关10控制一号转动电机5和二号转动电机17带动一号转轴6和二号转轴18停止转动工作，完成废木料的加工。
