技术领域

本实用新型涉及PVC管技术领域，具体来说，涉及一种PVC管定量定距切断结构。

背景技术

PVC管在过氧化物、偶氮化合物等引发剂；或在光、热作用下按自由基聚合反应机理聚合而成的聚合物。氯乙烯均聚物和氯乙烯共聚物统称之为氯乙烯树脂；

在现有的技术中，PVC生产加工出来的PVC管在进行切断时，牵引装置均需要停止下来，等待切割完成后在继续工作，因此，急需一种PVC管定量定距切断结构。

实用新型内容

(一)技术问题

综上所述，本实用新型是一种PVC管定量定距切断结构，通过结构与功能性的改进，以解决上述PVC生产加工出来的PVC管在进行切断时，牵引装置均需要停止下来，等待切割完成后在继续工作的问题。

(二)技术方案

本实用新型提供了一种PVC管定量定距切断结构,包括：支撑杆、支撑架、进管口、牵引装置、伺服电机、切断装置、连接杆、连接杆二、固定杆、固定板、缓冲结构、计数器和显示器，所述支撑架两端底端均固定连接设有支撑杆，所述支撑架右端固定连接设有进管口，所述支撑架内部右端固定连接设有牵引装置，所述支撑架顶端右端活动连接设有切断装置，所述切断装置中间活动连接设有连接杆，所述连接杆一端外壁活动连接设有连接杆二，所述连接杆二一端活动连接设有固定杆，且固定杆底端活动连接设有固定板，且固定板与支撑架顶端下表面活动连接，所述连接杆二另一端固定连接设有缓冲结构，所述连接杆二顶端固定连接设有计数器，所述计数器顶端固定连接设有显示器；

所述牵引装置包括：牵引轮、凹槽、齿轮和传动轮，所述牵引装置内部活动连接设有两个牵引轮，且牵引轮两端与支撑架活动连接，两个所述牵引轮中间均固定连接设有凹槽，两个所述牵引轮一端固定连接设有齿轮，所述齿轮一端固定连接设有传动轮；

所述切断装置包括：马达、螺杆、移动块、激光切割器、平面轴承、滑动槽、固定槽和马达控制器，所述切断装置一端固定连接设有马达，所述切断装置底端与支撑架顶端上表面活动连接，所述切断装置内部底端固定连接设有滑动槽，所述滑动槽顶端固定连接设有固定槽，且固定槽与连接杆活动连接，所述马达一端固定连接设有螺杆，所述螺杆一端活动连接设有平面轴承，且平面轴承与滑动槽一端活动连接，所述螺杆外壁活动连接设有移动块，所述移动块底端固定连接设有激光切割器，所述马达一侧固定连接设有马达控制器；

所述缓冲结构包括：弹簧、支撑板和压力传感器，所述缓冲结构一端固定连接设有弹簧，且弹簧与连接杆二固定连接，所述弹簧另一端固定连接设有支撑板，且支撑板顶端与连接杆固定连接，所述支撑板一侧固定连接设有压力传感器。

优选的，所述连接杆和连接杆二均呈L型结构设置。

优选的，所述压力传感器与计数器和马达控制器电性连接；

马达控制器与马达电性连接；

计数器与显示器电性连接。

优选的，所述连接杆上设有刻度尺，且连接杆可以在固定槽内部左右滑动。

优选的，所述支撑架底端和顶端中间均设有贯穿槽，且缓冲结构可以在槽内左右移动，切断装置可以在槽内左右移动。

优选的，所述凹槽为环形半圆形结构。

(三)有益效果

1、本实用新型通过设置切断装置和缓冲结构，使PVC管定量定距切断结构在进行切割时，PVC管可以继续往左端运动，使牵引装置不需要停止下来，使PVC管切割效率提高，可可以事先调节好需要切割的PVC管长度进行切割。

2、本实用优点在于通过设置压力传感器、计数器和显示器，使PVC管定量定距切断结构可以对切割的PVC管进行计数，使作业人员可以免去后期的清点的环节。

附图说明

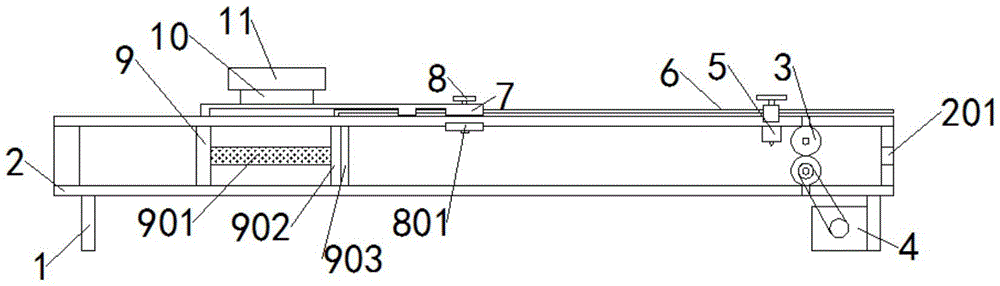

图1是本实用新型的整体结构示意图。

图2是本实用新型的牵引装置侧视图。

图3是本实用新型的切断装置侧视图。

图4是本实用新型的切断装置侧视图。

在图1至图4，部件名称或线条与附图编号的对应关系为：

支撑杆-1，支撑架-2，进管口-201，牵引装置-3，牵引轮-301，凹槽-302，齿轮-303，传动轮-304，伺服电机-4，切断装置-5，马达-501，螺杆-502，移动块-503，激光切割器-504，平面轴承-505，滑动槽-506，固定槽-507，连接杆-6，连接杆二-7，固定杆-8，固定板-801，缓冲结构-9，弹簧-901，支撑板-902，压力传感器-903，计数器-10，显示器-11。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。

实施例：

请参阅图1、图2、图3、图4所示，本实用新型一种PVC管定量定距切断结构,包括：支撑杆1、支撑架2、进管口201、牵引装置3、伺服电机4、切断装置5、连接杆6、连接杆二7、固定杆8、固定板801、缓冲结构9、计数器10和显示器11，支撑架2两端底端均固定连接设有支撑杆1，支撑架2右端固定连接设有进管口201，支撑架2内部右端固定连接设有牵引装置3，支撑架2顶端右端活动连接设有切断装置5，切断装置5中间活动连接设有连接杆6，连接杆6一端外壁活动连接设有连接杆二7，连接杆二7一端活动连接设有固定杆8，且固定杆8底端活动连接设有固定板801，且固定板801与支撑架2顶端下表面活动连接，连接杆二7另一端固定连接设有缓冲结构9，连接杆二7顶端固定连接设有计数器10，计数器10顶端固定连接设有显示器11；

牵引装置3包括：牵引轮301、凹槽302、齿轮303和传动轮304，牵引装置3内部活动连接设有两个牵引轮301，且牵引轮301两端与支撑架2活动连接，两个牵引轮301中间均固定连接设有凹槽302，两个牵引轮301一端固定连接设有齿轮303，齿轮303一端固定连接设有传动轮304；

切断装置5包括：马达501、螺杆502、移动块503、激光切割器504、平面轴承505、滑动槽506、固定槽507和马达控制器508，切断装置5一端固定连接设有马达501，切断装置5底端与支撑架2顶端上表面活动连接，切断装置5内部底端固定连接设有滑动槽506，滑动槽506顶端固定连接设有固定槽507，且固定槽507与连接杆6活动连接，马达501一端固定连接设有螺杆502，螺杆502一端活动连接设有平面轴承505，且平面轴承505与滑动槽506一端活动连接，螺杆502外壁活动连接设有移动块503，移动块503底端固定连接设有激光切割器504，马达501一侧固定连接设有马达控制器508；

缓冲结构9包括：弹簧901、支撑板902和压力传感器903，缓冲结构9一端固定连接设有弹簧901，且弹簧901与连接杆二7固定连接，弹簧901另一端固定连接设有支撑板902，且支撑板902顶端与连接杆6固定连接，支撑板902一侧固定连接设有压力传感器903。

其中，连接杆6和连接杆二7均呈L型结构设置，使连接杆二7可以将缓冲结构9的底端与支撑架2顶端通过固定杆8和固定板801固定在一起，形成固定结构，使连接杆6可以与支撑板902形成固定结构，当弹簧901被挤压使，切断装置5可以跟随支撑板902一起往左运动，使切断装置5与需要切断的PVC管相对处于静止状态。

其中，压力传感器903与计数器10和马达控制器508电性连接，使压力传感器903在检测到PVC管时，使马达控制器508控制器马达，使计数器10计数；

马达控制器508与马达501电性连接，马达控制器508可以马达501的正反转，使螺杆502正反转，使移动块503左右移动，使激光切割器左右切割；

计数器10与显示器11电性连接，使计数器10记录的数据通过显示器11展示出来，便于作业人员记录。

其中，连接杆6上设有刻度尺，且连接杆6可以在固定槽507内部左右滑动，可以通过调节切断装置5在连接杆6的位置，来改变需要切断的PVC管长度，在通过摇杆将连接杆6和固定槽507固定住。

其中，支撑架2底端和顶端中间均设有贯穿槽，且缓冲结构9可以在槽内左右移动，切断装置5可以在槽内左右移动，在调节切断长度时，可以调节缓冲结构9的位置，和切断装置5的位置。

其中，凹槽302为环形半圆形结构，使凹槽302可以卡在PVC杆的上下对PVC管进行牵引。

实施方案：

首先，调节好需要的PVC管长度，调节切断装置5在连接杆6上的位置，缓冲结构9的位置，将固定杆8和固定板801固定住，将连接杆二7固定住，调节好后；

冷却好的PVC管从进管口201进入，在牵引装置3的作用下，往左边运动，当PVC管支撑到压力传感器903时，切断装置5开始切断，并切断装置5跟随连接杆6和支撑板902一起往左运动，此时，切断装置5与PVC管相对静止，马达控制器508卡在马达501转动，使移动块503左右移动，使激光切割器504左右移动，对PVC管进行等距切割；

当切割完成，PVC管在自身重力作用下落下，压力传感器903压力改变，计数器10计数，显示器11对计数器10的数据进行显示。
