技术领域

本实用新型涉及农产品加工技术领域,具体来说，涉及一种干辣椒粉碎去籽装置。

背景技术

干辣椒是红辣椒经过自然晾晒、人工脱水等过程而形成的辣椒产品，又称作辣椒干、干制辣椒，制干辣椒、加工辣椒、加工型辣椒等。它的特点是含水量低、适合长期保藏，但未密封包装或含水量高的干辣椒容易霉变。干辣椒的吃法主要是作为调味料食用；

在现有技术中，当对干辣椒进行粉碎制成辣椒粉时，辣椒籽会严重影响辣椒粉的品质，且辣椒籽的合理收集有利于，辣椒种子的制成，因此，急需一种干辣椒粉碎去籽装置。

实用新型内容

本实用新型旨在于解决背景技术中提出的问题，从而提供一种干辣椒粉碎去籽装置。

为实现上述目的，本实用新型提供如下技术方案：一种干辣椒粉碎去籽装置,包括：外箱、进料筒、切断筒、切断杆、去籽腔、筛网、震动器、排籽槽、集籽箱、排籽口、挡板、分离槽、粉碎筒、过滤网、粉碎杆、出粉槽和伺服电机，所述外箱顶端左侧固定连接设有进料筒，所述外箱内部顶端固定连接设有切断筒，所述切断筒内部中间活动连接设有切断杆，且切断杆两端与外箱左右两端内部活动连接，所述切断筒下方固定连接设有去籽腔，所述去籽腔右端固定连接设有筛网，且筛网位于切断筒右端下方，所述筛网下表面四角均固定连接设有震动器，且震动器底端与外箱内壁固定连接，所述筛网下方固定连接设有排籽槽，所述排籽槽左端固定连接设有分离槽，所述排籽槽底端固定连接设有集籽箱，且集籽箱与箱体右侧外壁固定连接，所述集籽箱底端固定连接设有排籽口，所述排籽口顶端活动连接设有挡板；

所述分离槽底端固定连接设有粉碎筒，且粉碎筒与外箱内部中间固定连接，所述粉碎筒底端固定连接设有过滤网，所述粉碎筒内部活动连接设有粉碎杆，且粉碎杆与外箱内壁左右两侧活动连接，所述粉碎筒下方设有出粉槽，且出粉槽与外箱内壁底端固定连接，所述出粉槽左侧下方设有伺服电机，且伺服电机与外箱底端左侧固定连接。

优选的，所述切断筒和粉碎筒均为圆柱筒结构。

优选的，所述切断杆外壁设有螺旋状刀片，且刀片与切断筒内壁相切。

优选的，所述筛网呈倾斜设置，且筛网顶端与切断筒底端右侧出口对齐。

优选的，所述过滤网呈圆弧面结构，且过滤网与粉碎杆相切，粉碎杆外壁设有若干不规则刀片，且刀片均为外边开口，且刀片呈悬挂设有。

优选的，所述排籽槽、排籽口、分离槽和出粉槽均为倾斜设置，且上表面均设有0.1mm厚度的聚四氟乙烯涂层。

本实用新型提供了一种干辣椒粉碎去籽装置，具有以下有益效果：

1、该干辣椒粉碎去籽装置通过设置切断筒、切断杆、筛网、振荡器、排籽槽和集籽箱，使该装置可以在对干辣椒进行粉碎时，提前将辣椒籽去除，确保干辣椒粉质量，不受辣椒籽的影响。

2、该干辣椒粉碎去籽装置通过设置集籽箱、排籽口和挡板，使该装置对干辣椒进行粉碎时，可以将辣椒籽进行收集搜集，便于辣椒种子的制备。

附图说明

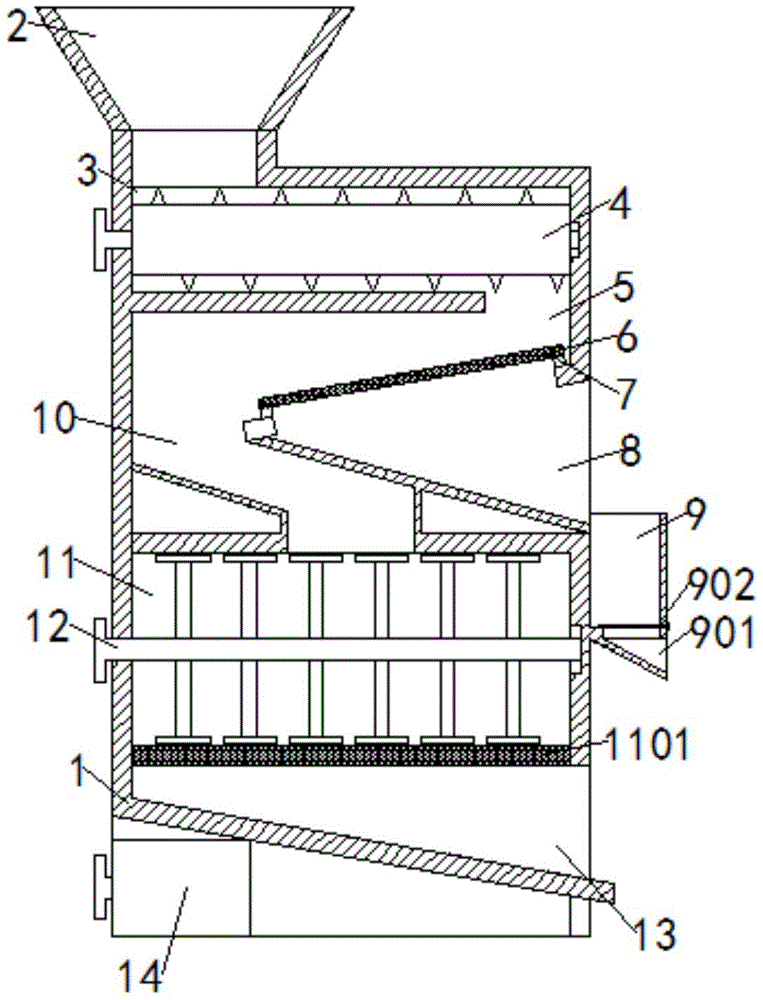

图1是本实用新型的整体剖视图。

图2是本实用新型的整体结构示意图。

图3是本实用新型的切断杆左视图。

图4是本实用新型的粉碎筒侧剖视图。

在图1至图4，部件名称或线条与附图编号的对应关系为：

外箱-1，进料筒-2，切断筒-3，切断杆-4，去籽腔-5，筛网-6，震动器-7，排籽槽-8，集籽箱-9，排籽口-901，挡板-902，分离槽-10，粉碎筒-11，过滤网-1101，粉碎杆-12，出粉槽-13，伺服电机-14。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型一种干辣椒粉碎去籽装置,包括：外箱1、进料筒2、切断筒3、切断杆4、去籽腔5、筛网6、震动器7、排籽槽8、集籽箱9、排籽口901、挡板902、分离槽10、粉碎筒11、过滤网1101、粉碎杆12、出粉槽13和伺服电机14，外箱1顶端左侧固定连接设有进料筒2，外箱1内部顶端固定连接设有切断筒3，切断筒3内部中间活动连接设有切断杆4，且切断杆4两端与外箱1左右两端内部活动连接，切断筒3下方固定连接设有去籽腔5，去籽腔5右端固定连接设有筛网6，且筛网6位于切断筒3右端下方，筛网6下表面四角均固定连接设有震动器7，且震动器7底端与外箱1内壁固定连接，筛网6下方固定连接设有排籽槽8，排籽槽8左端固定连接设有分离槽10，排籽槽8底端固定连接设有集籽箱9，且集籽箱9与箱体1右侧外壁固定连接，集籽箱9底端固定连接设有排籽口901，排籽口901顶端活动连接设有挡板902；

分离槽10底端固定连接设有粉碎筒11，且粉碎筒11与外箱1内部中间固定连接，粉碎筒11底端固定连接设有过滤网1101，粉碎筒11内部活动连接设有粉碎杆12，且粉碎杆12与外箱1内壁左右两侧活动连接，粉碎筒11下方设有出粉槽13，且出粉槽13与外箱1内壁底端固定连接，出粉槽13左侧下方设有伺服电机14，且伺服电机14与外箱1底端左侧固定连接。

本实施例中，切断筒3和粉碎筒11均为圆柱筒结构，使干垃圾粉更好集中在切断筒3和粉碎筒11内壁最低端。

本实施例中，切断杆4外壁设有螺旋状刀片，且刀片与切断筒3内壁相切，当对干辣椒进行粉碎时，切断杆4先将干辣椒切断成小段，使干辣椒内壁辣椒籽暴露出来，同时跟随切断杆4网切断筒3右端运动。

本实施例中，筛网6呈倾斜设置，且筛网6顶端与切断筒3底端右侧出口对齐，当筛网6对辣椒籽进行过滤时，震动器7震动带动筛网6震动，使筛网6对干辣椒小段和辣椒籽进行分离，辣椒籽落入排籽槽8内部，集中收集在集籽箱9内部，当集籽箱9集籽满了时，可通过拉动挡板902将集籽箱9内部辣椒籽从排籽口91排出收集。

本实施例中，过滤网1101呈圆弧面结构，且过滤网1101与粉碎杆12相切，粉碎杆12外壁设有若干不规则刀片，且刀片均为外边开口，且刀片呈悬挂设有，当粉碎杆12转动时，粉碎杆12上悬挂刀片也可旋转对干辣椒进行粉碎，且粉碎杆12与过滤网1101相切，可以确保干辣椒粉碎充分，且过滤网1101对辣椒粉进行过滤，确保辣椒粉质量。

本实施例中，排籽槽8、排籽口901、分离槽10和出粉槽13均为倾斜设置，且上表面均设有0.1mm厚度的聚四氟乙烯涂层，在进行粉碎作业时，聚四氟乙烯涂层在排籽槽8、排籽口901、分离槽10和出粉槽13表面形成不粘涂层，使辣椒粉不会粘黏在排籽槽8、排籽口901、分离槽10和出粉槽13上表面，导致干辣椒的浪费。

本实施例中，伺服电机14通过皮带与切断杆4一端和粉碎杆12一端进行连接，时伺服电机14带动切断杆4和粉碎杆12转动。

工作原理：首先将干辣椒粉碎去籽装置与电源开关进行连接；

当对干辣椒进行粉碎时，将干辣椒倒入进料筒2内部，干辣椒落入切断筒3内部，切断杆4先将干辣椒切断成小段，使干辣椒内壁辣椒籽暴露出来，同时跟随切断杆4往切断筒3右端运动，干辣椒小段落入筛网上6表面，当筛网6对辣椒籽进行过滤时，震动器7震动带动筛网6震动，使筛网6对干辣椒小段和辣椒籽进行分离，辣椒籽落入排籽槽8内部，集中收集在集籽箱9内部，当集籽箱9集籽满了时，可通过拉动挡板902将集籽箱9内部辣椒籽从排籽口91排出收集；

去籽干辣椒小段从分离槽10落入粉碎筒11内部，粉碎杆12对干辣椒进行粉碎，当粉碎杆12转动时，粉碎杆12上悬挂刀片也可旋转对干辣椒进行粉碎，且粉碎杆12与过滤网1101相切，可以确保干辣椒粉碎充分，且过滤网1101对辣椒粉进行过滤，确保辣椒粉质量；

粉碎好的辣椒粉从出粉槽13排出，通过容器进行收集。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
