技术领域

本实用新型属于箱包加工技术领域，具体涉及一种便于下料的箱包切边装置。

背景技术

箱包是对袋子的统称，是用来装东西的各种包包的统称，包括一般的购物袋、手提包、手拿包、钱包、背包、单肩包、挎包、腰包和多种拉杆箱等。随着人们生活和消费水平的不断提高，各种各样的箱包已经成为人们身边不可或缺的饰品。人们要求箱包产品不仅在实用性上有所加强，装饰性已成为主要拓展。根据消费者品位的改变，箱包的材质更加多样化，真皮、PU、涤纶、帆布、棉麻等质地箱包引领时尚潮流。同时，在越来越标榜个性的时代，简约、复古、卡通等各类风格也从不同侧面迎合时尚人士张扬个性的需求。箱包的款式也由传统的商务包、书包、旅行包、钱包、小香包等拓展。在箱包的制作过程中，箱包的裁剪一般会留出一部分的安全位置，在后期进行裁剪切割，传统的切割，会产生大量的会产生一定的扬尘，而且随着切割的进行，温度也会上升，对箱包的质量造成一定的影响。

因此针对这一现状，迫切需要设计和生产一种便于下料的箱包切边装置，以满足实际使用的需要。

实用新型内容

本实用新型的目的在于提供一种便于下料的箱包切边装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于下料的箱包切边装置，包括固定架、直线电机和旋转电机，两组并列设置的所述固定架之间固定焊接有两组横杆，两组所述固定架之间还固定焊接有直线电机，两组所述固定架的之间还设置有收料箱，所述直线电机的移动部的顶端安装有固定板，所述横杆的顶端固定焊接有竖板，所述竖板上通过调节装置连接有横板，所述横板的底端通过螺栓安装有旋转电机，所述旋转电机的输出轴通过联轴器连接有丝杆，丝杆的另一端与切割刀的侧面正中固定连接，所述横板的侧面还焊接有切割刀的保护壳；

所述竖板的侧面安装有抽风机，所述抽风机的进风口连通有进风管，所述进风管的端部通过固定夹安装在旋转电机的侧面，且朝向固定板，所述抽风机的出风口连通有出风管，所述出风管的另一端设置在储液箱的内部，且出风管的端口设置在储液箱的液面以下。

优选的，所述调节装置包括限位板和螺栓，所述限位板的竖向剖面设置为倒置的“U”字型，所述限位板的两组竖向部与竖板固定焊接，所述限位板的顶端钻设有两组并排设置的竖向通孔，所述横板设置在限位板和竖板之间，所述横板的顶端钻设有多组等距排列的竖向螺纹孔，所述螺栓与横板的竖向螺纹孔螺纹连接，所述螺栓还穿过限位板的竖向通孔。

优选的，所述收料箱设置为顶端具有开口的箱体，所述收料箱设置在旋转电机的正下方，所述收料箱的底端四角均固定焊接有支撑腿，且支撑腿的下半部转动连接有滚轮。

优选的，所述保护壳包括内扇形板、外扇形板和弧形板，所述内扇形板与横板的侧面固定连接，所述切割刀设置在内扇形板和外扇形板之间，所述内扇形板和外扇形板的之间固定连接有弧形板。

优选的，所述固定架的竖向剖面设置为倒置的“U”字型，所述储液箱设置在一组固定架的一侧。

本实用新型的技术效果和优点：该便于下料的箱包切边装置，将准备切边的箱包固定在固定板上，随着直线电机的移动部的移动，能够进行精准切割，抽风机的进风管对准固定板，使得在切割时产生的扬尘和伴随的热空气一部分抽进抽风机，然后进入储液箱，降低对产品和环境的影响，通过设置的调节装置，使得切割刀相对竖板的距离得以调节，便于适应不同类型的箱包的切边，该便于下料的箱包切边装置，不仅能够对箱包进行精准切边，还能抽取一定量切割刀附近的空气，保护环境和产品。

附图说明

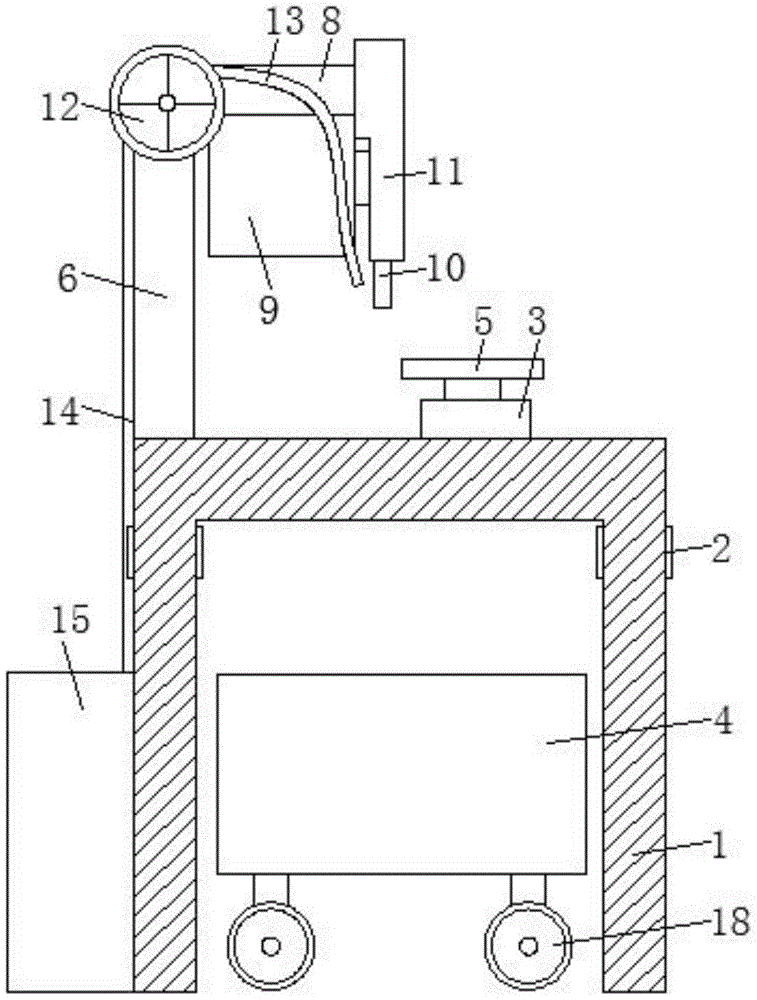

图1为本实用新型的主视图；

图2为本实用新型的竖板的结构示意图；

图3为本实用新型的保护壳的结构示意图。

图中：1固定架、2横杆、3直线电机、4收料箱、5固定板、6竖板、7调节装置、8横板、9旋转电机、10切割刀、11保护壳、12抽风机、13进风管、14出风管、15储液箱、16限位板、17螺栓、18滚轮、19内扇形板、20外扇形板、21弧形板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

除非单独定义指出的方向外，本文涉及的上、下、左、右、前、后、内和外等方向均是以本实用新型所示的图中的上、下、左、右、前、后、内和外等方向为准，在此一并说明。

本实用新型提供了如图1-3所示的一种便于下料的箱包切边装置，包括固定架1、直线电机3和旋转电机9，旋转电机9的型号设置为YZ-7124，两组并列设置的所述固定架1之间固定焊接有两组横杆2，两组所述固定架1之间还固定焊接有直线电机3，直线电机3的型号设置为GJ-30，两组所述固定架1的之间还设置有收料箱4，所述直线电机3的移动部的顶端安装有固定板5，所述横杆2的顶端固定焊接有竖板6，所述竖板6上通过调节装置7连接有横板8，所述横板8的底端通过螺栓17安装有旋转电机9，所述旋转电机9的输出轴通过联轴器连接有丝杆，丝杆的另一端与切割刀10的侧面正中固定连接，所述横板8的侧面还焊接有切割刀10的保护壳11；

所述竖板6的侧面安装有抽风机12，所述抽风机12的进风口连通有进风管13，所述进风管13的端部通过固定夹安装在旋转电机9的侧面，且朝向固定板5，所述抽风机12的出风口连通有出风管14，所述出风管14的另一端设置在储液箱15的内部，且出风管14的端口设置在储液箱15的液面以下。

具体的，所述调节装置7包括限位板16和螺栓17，所述限位板16的竖向剖面设置为倒置的“U”字型，所述限位板16的两组竖向部与竖板6固定焊接，所述限位板16的顶端钻设有两组并排设置的竖向通孔，所述横板8设置在限位板16和竖板6之间，所述横板8的顶端钻设有多组等距排列的竖向螺纹孔，所述螺栓17与横板8的竖向螺纹孔螺纹连接，所述螺栓17还穿过限位板16的竖向通孔，通过调整螺栓17穿过的不同位置的横板的竖向螺纹孔，使得旋转电机9与竖板6的相对距离得以调节。

具体的，所述收料箱4设置为顶端具有开口的箱体，所述收料箱4设置在旋转电机9的正下方，使得产生的废料能够落到收料箱4内，便于后续处理，所述收料箱4的底端四角均固定焊接有支撑腿，且支撑腿的下半部转动连接有滚轮18。

具体的，所述保护壳11包括内扇形板19、外扇形板20和弧形板21，所述内扇形板19与横板8的侧面固定连接，所述切割刀10设置在内扇形板19和外扇形板20之间，所述内扇形板19和外扇形板20的之间固定连接有弧形板21，外扇形板20和弧形板21能够对切割刀10进行保护，还能降低工作人员和产品被切割刀10误伤的可能性。

具体的，所述固定架1的竖向剖面设置为倒置的“U”字型，所述储液箱15设置在一组固定架1的一侧。

具体的，该便于下料的箱包切边装置，将需要切边的箱包固定在固定板5上，根据箱包的类型调整横板8的位置，利用螺栓17将横板8进行固定，开启旋转电机9、直线电机3和抽风机12，直线电机3的移动部带动固定板5上箱包进行移动，旋转的切割刀10对经过的箱包进行切割，在此过程中，抽风机12的工作使得进风管13能够抽取切割刀10附近的空气，使得切割产生的扬尘和热空气一部抽进储液箱15内，切割产生的废料掉落到收料箱4内。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
