技术领域

本实用新型涉及机电设备领域，具体的是一种机电设备零部件传送清洗机。

背景技术

机电零件清洗机主要用于将机电零件表面附着的切削液、油污、粉尘、颗粒杂质等经过处理后，使附着物与金属表面脱离，再经过高压喷淋冲洗后，能够彻底清洗金属工件上的颗粒杂质和油污，从而达到人工无法达到的理想清洗效果。

然而在冲洗过程中产生的污垢，经冲洗后常常积攒在传送带俩侧，有可能二次污染零件，并且减慢传送带的速度，容易使传送带在运作过程中造成卡死并传送带进行损坏。

实用新型内容

针对上述问题，本实用新型提供一种机电设备零部件传送清洗机。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种机电设备零部件传送清洗机，其结构包括传送仓、清洗箱、送水管、支座、进料台、进料口、喷淋器，所述清洗箱固定安装在传送仓上方位置，所述送水管连接在清洗箱上方，所述进料口位于传送仓的右侧位置，所述进料台与传送仓固定连接，所述进料口位于传送仓开口处，所述支座固定在传送仓底部位置，所述喷淋器固定在清洗箱内壁的两侧，所述传送仓主要由传送槽、传送带、传送轴、连接杆、第一控制器、清扫器、第二控制器组成，所述传送带内设有传送轴，所述传送带中间位置设有的传送槽，所述第一控制器与第二控制器固定在传送带上方，所述第一控制器通过连接杆与第二控制器相连接，所述第一控制器与第二控制器上均设有清扫器。

更进一步的，所述清扫器主要由连接器、转动器、清扫盘组成。

更进一步的，所述清扫盘通过转动器与连接器相连接。

更进一步的，所述喷淋器主要由转向器与喷嘴组成。

更进一步的，所述喷淋器设有两个以上，并并排设置在清洗箱内壁两侧位置。

与现有技术相比，本实用新型具有如下有益效果：

本实用新型通过在传送仓的传送带设有传送槽，使零件集中处理，进行多次喷洗提高清洗程度，并在传送带上设有的清扫器，用来清扫传送带上的污垢，清扫器两次的污垢清洗后不会在附着在传送带上，对零件进行二次污染，并且能够有效清理积攒在俩侧的杂质，避免杂质阻碍传送带运行，防止传送带在运转过程中造成卡死。

附图说明

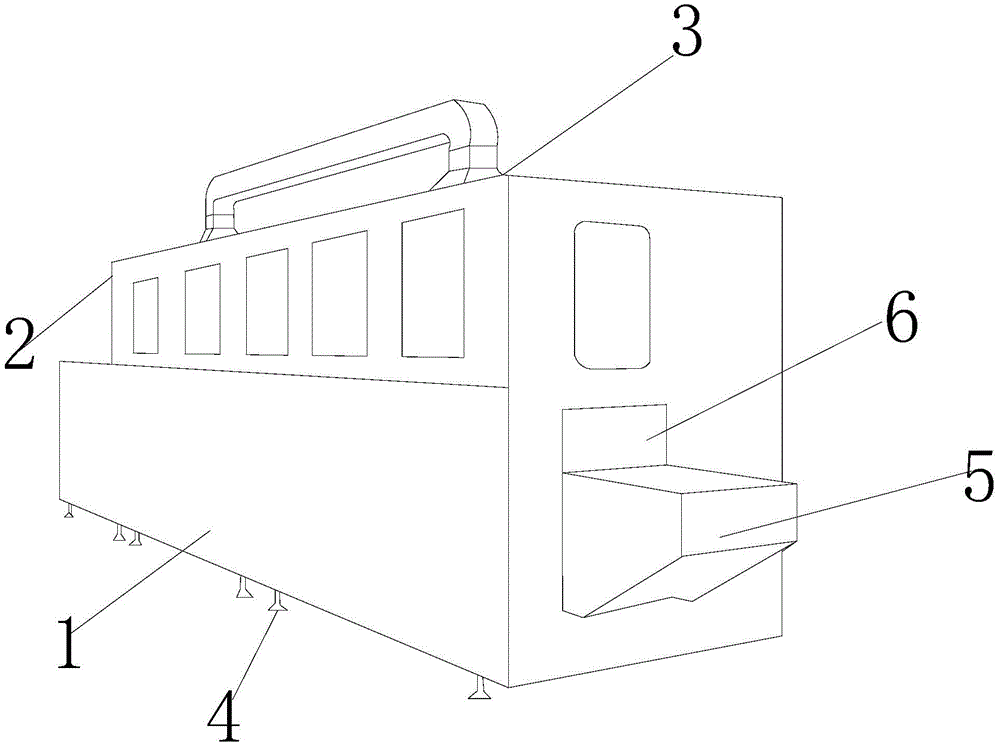

图1为本实用新型一种机电设备零部件传送清洗机的结构示意图。

图2为本实用新型一种机电设备零部件传送清洗机的俯视结构示意图。

图3为本实用新型传送仓的内部结构示意图。

图4为本实用新型清扫器的结构示意图。

图5为本实用新型喷淋器的结构示意图。

图中：传送仓-1、清洗箱-2、送水管-3、支座-4、进料台-5、进料口-6、喷淋器-7、传送槽-101、传送带102、传送轴-103、连接杆-104、第一控制器-105、清扫器-106、第二控制器-107、连接器-106a、转动器-106b、清扫盘-106c、转向器-701、喷嘴-702。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

实施例

如图1-图5所示，本实用新型提供一种机电设备零部件传送清洗机，其结构包括传送仓1、清洗箱2、送水管3、支座4、进料台5、进料口6、喷淋器7，所述清洗箱2固定安装在传送仓1上方位置，所述送水管3连接在清洗箱2上方，所述进料口6位于传送仓1的右侧位置，所述进料台5与传送仓1固定连接，所述进料口6位于传送仓1开口处，所述支座4固定在传送仓1底部位置，所述喷淋器7固定在清洗箱2内壁的两侧，所述传送仓1主要由传送槽101、传送带102、传送轴103、连接杆104、第一控制器105、清扫器106、第二控制器107组成，所述传送带102内设有传送轴103，所述传送带102中间位置设有的传送槽101，所述第一控制器105与第二控制器107固定在传送带102上方，所述第一控制器105通过连接杆104与第二控制器107相连接，所述第一控制器105与第二控制器107上均设有清扫器106，所述清扫器106主要由连接器106a、转动器106b、清扫盘106c组成，所述清扫盘106c通过转动器106b与连接器106a相连接，所述喷淋器7主要由转向器701与喷嘴702组成，所述喷淋器7设有两个以上，并并排设置在清洗箱2内壁两侧位置。

下面对本实用新型的工作原理做如下说明：首先通过启动电机后将零件放入进料台5，通过进料口6进入到传送仓1，零件放置到传送槽101内，在传送轴103带动下，传送带102传送零件事在经过喷淋器时通过转向器701进行角度调节后喷嘴702对零件的清洗，杂质则由清扫器106清扫去除，冲洗后即冲洗干净。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
