技术领域

本实用新型涉及皮包制造工具领域，特别是一种皮包制造切割装置。

背景技术

皮包制造中需要对皮料进行切割，现有的皮包切割常采用人工切割，需要人工的技术水平很高，且对于较厚的皮料切割较为困难，在皮包制作时需要对缝制位置打孔，现有打孔通过人工，需要技术水平较高，否则容易出现打孔的偏差，故需要一种皮包制造切割装置。

实用新型内容

本实用新型的目的是为了解决上述问题，设计了一种皮包制造切割装置。

实现上述目的本实用新型的技术方案为，一种皮包制造切割装置，包括底座、安装架、矩形滑动杆、压板、下压螺母、下压螺杆、滑轨、滑块、动块、更换螺纹孔、切割结构、打孔结构，所述安装架安装于底座上，所述矩形滑动杆可上下滑动插装安装于安装架上，所述压板安装于滑动杆上，所述下压螺母安装于安装架上且位于矩形滑动杆上方，所述下压螺杆旋拧安装于下压螺母上且其下端与矩形滑动杆可转动连接，其特征在于，所述滑轨安装于安装架上，所述滑块滑动安装于滑轨上，所述动块可上下滑动安装于滑块上，三个所述更换螺纹孔开于动块上，所述切割结构或打孔结构可拆装安装于更换螺纹孔上。

优选的，所述切割结构包括更换螺纹杆一、切割片、切割刀片、初步切割轮、下压弹簧，所述更换螺纹杆一可转动插装安装于切割片上且与更换螺纹孔位置对应，所述切割刀片安装于切割片下部，所述初步切割轮可上下滑动安装于切割刀片前部的切割片上且其轮部边缘尖锐，所述下压弹簧安装于初步切割轮上且其上端与切割片连接。

优选的，所述打孔结构包括更换螺纹杆二、打孔片、打孔轮，所述更换螺纹杆二可转动插装安装于打孔片上且与更换螺纹孔位置对应，所述打孔轮安装于打孔片上，所述打孔轮的边缘为齿形结构。

优选的，所述动块上设有配重，所述配重为多块重量不同的铁块放置于动块上。

优选的，所述底座上设有尼龙塑料垫板，尼龙塑料垫板安装于底座上表面上。

有益效果

本实用新型提供了一种皮包制造切割装置，具备以下有益效果，本装置通过其结构设计利用滑动结构对皮料进行稳定的切割，且在切割刀片前加设初步切割轮进行初步切割，便于切割刀片彻底切开皮料，通过转动的打孔轮加上固定重量的配重，实现了利用挤压对皮料的均匀力度打孔，便于进行下一步的缝制工作。

附图说明

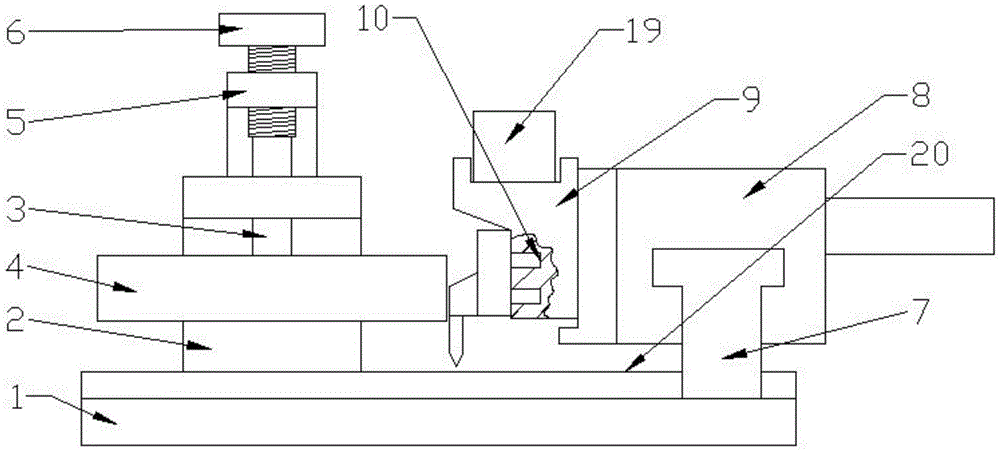

图1是本实用新型所述皮包制造切割装置的结构示意图；

图2是本实用新型所述皮包制造切割装置的切割结构的示意图；

图3是本实用新型所述皮包制造切割装置的打孔结构的示意图。

图中，1、底座；2、安装架；3、矩形滑动杆；4、压板；5、下压螺母；6、下压螺杆；7、滑轨；8、滑块；9、动块；10、更换螺纹孔；11、更换螺纹杆一；12、切割片；13、切割刀片；14、初步切割轮；15、下压弹簧；16、更换螺纹杆二；17、打孔片；18、打孔轮；19、配重；20、尼龙塑料垫板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种皮包制造切割装置，包括底座1、安装架2、矩形滑动杆3、压板4、下压螺母5、下压螺杆6、滑轨7、滑块8、动块9、更换螺纹孔10、切割结构、打孔结构，所述安装架2安装于底座1上，所述矩形滑动杆3可上下滑动插装安装于安装架2上，所述压板4安装于滑动杆上，所述下压螺母5安装于安装架2上且位于矩形滑动杆3上方，所述下压螺杆6旋拧安装于下压螺母5上且其下端与矩形滑动杆3可转动连接，其特征在于，所述滑轨7安装于安装架2上，所述滑块8滑动安装于滑轨7上，所述动块9可上下滑动安装于滑块8上，三个所述更换螺纹孔10开于动块9上，所述切割结构或打孔结构可拆装安装于更换螺纹孔10上。所述切割结构包括更换螺纹杆一11、切割片12、切割刀片13、初步切割轮14、下压弹簧15，所述更换螺纹杆一11可转动插装安装于切割片12上且与更换螺纹孔10位置对应，所述切割刀片13安装于切割片12下部，所述初步切割轮14可上下滑动安装于切割刀片13前部的切割片12上且其轮部边缘尖锐，所述下压弹簧15安装于初步切割轮14上且其上端与切割片12连接。所述打孔结构包括更换螺纹杆二16、打孔片17、打孔轮18，所述更换螺纹杆二16可转动插装安装于打孔片17上且与更换螺纹孔10位置对应，所述打孔轮18安装于打孔片17上，所述打孔轮18的边缘为齿形结构。所述动块9上设有配重19，所述配重19为多块重量不同的铁块放置于动块9上。所述底座1上设有尼龙塑料垫板20，尼龙塑料垫板20安装于底座1上表面上。

下列为本案中器件的材质及形状说明：

初步切割轮：可转动的轮式结构其边缘尖锐

打孔轮：可转动的轮式结构其边缘为齿形

在本实施方案中：

本装置为纯机械结构。

底座1和安装架2起到支撑和安装平台的作用。

工作过程为：首先将皮料放置在底座1上的尼龙塑料垫板20上，然后通过旋拧下压螺杆6在下压螺母5的作用下，下压螺杆6推动矩形滑动杆3在安装架2上滑动进而带动压板4下降，压板4下降至与皮料相抵时，实现对皮料的固定；

然后将切割片12通过更换螺纹杆一11安装到动块9的更换螺纹孔10上，然后在动块9上加上配重19，然后推动滑块8在滑轨7上运动，带动动块9上的切割片12运动，切割片12运动时，首先初步切割轮14在下压弹簧15的作用下与皮料相抵进行初步切割，此切割切割出一个沟槽，然后位于初步切割轮14之后的切割刀片13将皮料彻底切割开来。

当需要打孔时，将皮料放置在底座1上的尼龙塑料垫板20上，然后通过旋拧下压螺杆6在下压螺母5的作用下，下压螺杆6推动矩形滑动杆3在安装架2上滑动进而带动压板4下降，压板4下压将皮料固定，然后通过更换螺纹杆二16将打孔片17固定到动块9上的更换螺纹孔10上，然后在动块9上加上不同重量(比切割时重量要轻，根据不同的皮质选用不同大小的配重，配重重量取经验值)的配重19，然后推动滑块8在滑轨7上运动，带动动块9上的打孔片17运动，进而带动打孔轮18在皮料上转动，在打孔轮18转动转动时其上的齿与皮料相抵，在皮料上挤出孔洞。

通过上述过程实现了对皮料的切割及打孔。

下压弹簧15作用为利用弹簧的弹力提供一个比施加于切割刀片13上要小的力。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
