技术领域

本实用新型涉及金属管加工技术领域，具体为一种金属管材加工用外口镋销结构。

背景技术

金属管加工的时候，为此其后期正常使用，需要根据实际情况对其尺寸进行切割，或者对其外口镋销，那么现在镗床分为卧式镗床、落地镗铣床、金刚镗床和坐标镗床等类型，多数为卧式镗床，而这种卧式镗床的加工效率较低，因为完成单个零件加工后需要人工更换零件，导致加工效率降低。

实用新型内容

针对现有技术的不足，本实用新型提供了一种金属管材加工用外口镋销结构，解决了现有的这种卧式镗床的加工效率较低，因为完成单个零件加工后需要人工更换零件，导致加工效率降低的技术问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种金属管材加工用外口镋销结构，包括底座以及安装背板，所述安装背板垂直固定在底座上，所述安装背板上设有物料加紧结构，所述底座上设有主运动镋销结构，

所述物料加紧结构，其包括：直线模组平移台、移动基板、驱动件、工位盘以及多个加紧架；

所述一对直线模组平移台位于安装背板上，所述移动基板固定于直线模组平移台的移动端上，所述驱动件固定于移动基板的中心部位，所述工位盘位于驱动件的驱动端上，所述多个加紧架等角度分布于工位盘上；

所述底座上设有门型架，所述门型架上设有步进电机，所述步进电机的驱动端设有竖直向下的镋刀。

优选的，所述安装背板上设有一对辅助滑轨，所述移动基板配装于一对辅助滑轨上；上述一对辅助滑轨用于辅助移动基板进行移动。

优选的，所述门型架与底座之间设有固定架；该固定架用于对门型架进行固定。

优选的，所述直线模组平移台与安装背板之间设有紧固架；该紧固架用于对直线模组平移台进行固定。

优选的，所述直线模组平移台电性连接有继电器；该继电器用于对直线模组平移台进行控制。

优选的，所述步进电机电性连接有变频器；该变频器用于对步进电机进行控制。

有益效果

本实用新型提供了一种金属管材加工用外口镋销结构。具备以下有益效果；本案的创新点在于提供一种具有多个加工工位的，且可批量加工的金属管外口镋销设备，有效的增加了加工效率，降低人工换取零件的时间，有效的解决了背景技术中所提及的而这种卧式镗床的加工效率较低，因为完成单个零件加工后需要人工更换零件，导致加工效率降低的技术问题。

附图说明

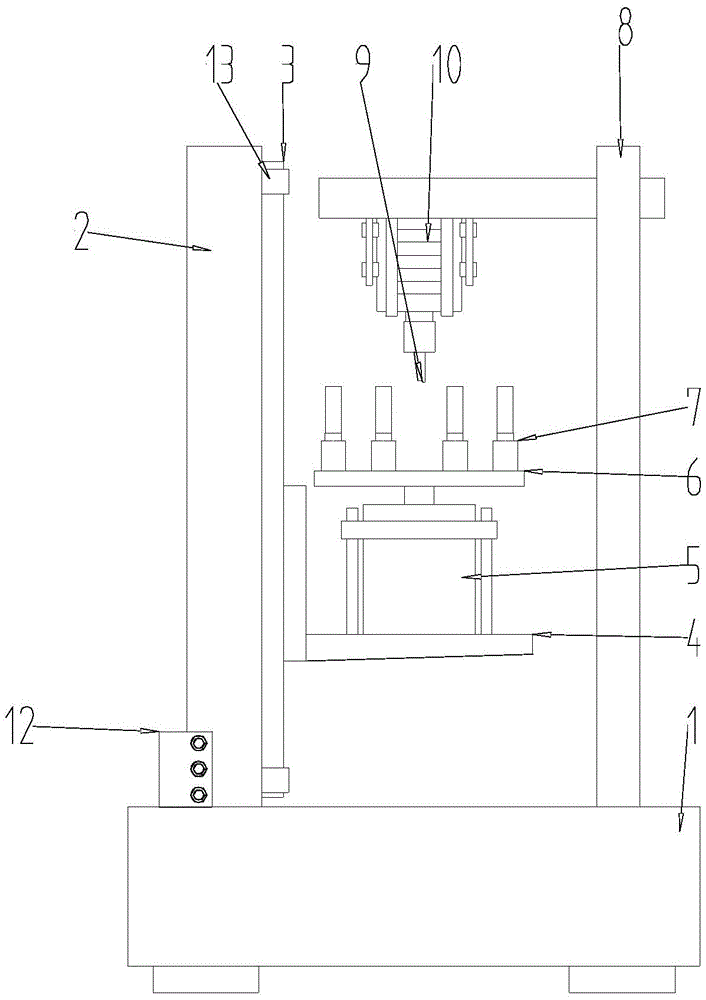

图1为本实用新型所述一种金属管材加工用外口镋销结构的结构示意图。

图2为本实用新型所述一种金属管材加工用外口镋销结构的侧视结构示意图；

图3为本实用新型所述一种金属管材加工用外口镋销结构的俯视结构示意图。

图中：1-底座；2-安装背板；3-直线模组平移台；4-移动基板；5-驱动件；6-工位盘；7-加紧架；8-门型架；9-镋刀；10-步进电机；11-辅助滑轨；12-固定架；13-紧固架；14-继电器；15-变频器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种金属管材加工用外口镋销结构，包括底座1以及安装背板2，所述安装背板2垂直固定在底座1上，所述安装背板2上设有物料加紧结构，所述底座1上设有主运动镋销结构，所述物料加紧结构，其包括：直线模组平移台3、移动基板4、驱动件5、工位盘6以及多个加紧架7；所述一对直线模组平移台3位于安装背板2上，所述移动基板4固定于直线模组平移台3的移动端上，所述驱动件5固定于移动基板4的中心部位，所述工位盘6位于驱动件5的驱动端上，所述多个加紧架7等角度分布于工位盘6上；所述底座1上设有门型架8，所述门型架8上设有步进电机10，所述步进电机10的驱动端设有竖直向下的镋刀9；所述安装背板2上设有一对辅助滑轨11，所述移动基板4配装于一对辅助滑轨11上；上述一对辅助滑轨11用于辅助移动基板4进行移动；所述门型架8与底座1之间设有固定架12；该固定架12用于对门型架8进行固定；所述直线模组平移台3与安装背板2之间设有紧固架13；该紧固架13用于对直线模组平移台3进行固定；所述直线模组平移台3电性连接有继电器14；该继电器14用于对直线模组平移台3进行控制；所述步进电机10电性连接有变频器15；该变频器15用于对步进电机10进行控制。

通过本领域人员，将本案中所有电气件与其适配的电源通过导线进行连接，并且应该根据实际情况，选择合适的控制器，以满足控制需求，具体连接以及控制顺序，应参考下述工作原理中，各电气件之间先后工作顺序完成电性连接，其详细连接手段，为本领域公知技术，下述主要介绍工作原理以及过程，不在对电气控制做说明。

下列为本案中在该领域内不常见的电气件的具体结构以及作用：

步进电机10：采用康达的PL57T020A-57H250E508系列电机，其是将电脉冲信号转变为角位移或线位移的开环控制电机，是现代数字程序控制系统中的主要执行元件，应用极为广泛。

直线模组平移台3：采用品牌为江云光电的型号为Y110TA50-500-CP的电动直线模组平移台，其作用为：电动式对其上的滑体使其自行进行移动。

变频器15：采用艾米克牌的AMK-M+系列的变频器，是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。

继电器14：继电器14；采用品牌为上继的型号为DLS-20型号的继电器，继电器是一种电控制器件，是当输入量激励量的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

实施例:首先人工将多个金属管分别固定于多个加紧架7上，其次控制门型架8上的步进电机10驱动镋刀9转动，并且控制安装背板2上的直线模组平移台3的移动端带着移动基板4上升，那么通过驱动件5驱动端上的工位盘6也会上升，从而使得金属管得到上升，并且由镋刀9对其加工，完成单个零件加工后，驱动件5驱动工位盘6转动，则开始加工另一个金属管。

作为优选方案，更进一步的，安装背板2上设有一对辅助滑轨11，移动基板4配装于一对辅助滑轨11上；上述一对辅助滑轨11用于辅助移动基板4进行移动。

作为优选方案，更进一步的，门型架8与底座1之间设有固定架12；该固定架12用于对门型架8进行固定。

作为优选方案，更进一步的，直线模组平移台3与安装背板2之间设有紧固架13；该紧固架13用于对直线模组平移台3进行固定。

作为优选方案，更进一步的，直线模组平移台3电性连接有继电器14；该继电器14用于对直线模组平移台3进行控制。

作为优选方案，更进一步的，步进电机10电性连接有继电器14；该继电器14用于对步进电机10进行控制。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
